Destacar:
forno do reflow do PWB
, máquina do forno do reflow
Pressão/capacidade do fluxo: |
3-5 bar/5.2L |
Transporte a velocidade: |
0-1800mm/min |
Aqueça a época da solda: |
Sobre 120mins para ajustar 250ºC |
Temp da solda. método de controle: |
PID&SSR |
Pré-aquecendo o tempo: |
Sobre 10-15mins para ajustar 150ºC |
Tipo da solda: |
Sem chumbo/Pb |
Poder total/correndo: |
19KW/5-7KW |
Escala do temp. controle: |
Temperatura ambiente---300ºC |
Equipamento de solda da auto onda, máquina de solda da onda dupla completa da monitoração de processo
Equipamento de solda da auto onda - monitoração de processo completa - máquina de solda da onda dupla sem chumbo (modelo: N300)
Parâmetros da especificação:
| Modelo não. |
YS-N300 |
| Número de zonas de aquecimento |
3 |
| Comprimento de zonas de aquecimento |
1450mm |
| Tamanho de corpo |
2800 (L)*1250 (W)*1560 (H) |
| Dimensão exterior |
3600 (L)*1250 (W)*1560 (H) |
| Peso |
1000KG |
| Poder total/correndo |
19KW/5-7KW |
| Suprimento de ar |
0.5MPa |
| Pré-aquecendo o método |
Ar do IR (padrão) /Hot |
| Pré-aquecendo o poder |
220V 6KW |
| Método de controle |
O PC +PLC/press fecha/tela táctil |
| Escala do temp. controle |
Temperatura ambiente---300ºC |
| Pré-aquecendo o tempo |
Sobre 10-15mins para ajustar 150ºC |
| Tipo da solda |
Sem chumbo/Pb |
| Capacidade do potenciômetro da solda |
280KG |
| Temperatura do potenciômetro da solda |
300ºC |
| Poder da solda |
380V 9KW |
| Temp da solda. método de controle |
PID&SSR |
| Poder da movimentação da crista de onda |
1KW 220V |
| Aqueça a época da solda |
Sobre 120mins para ajustar 250ºC |
| Largura do PWB |
50-300mm |
| Transporte a velocidade |
0-1800mm/min |
| Transporte o sentido |
L→R (R→L opcional) |
| Transporte o ângulo |
4-7 º |
| Pressão/capacidade do fluxo |
3-5 bar/5.2L |
Introduções da característica:
1. Projeto eficiente, de poupança de energia, sem chumbo, favorável ao meio ambiente, seguro e novo, operação simples, manutenção conveniente.
2. sistema de energia automático, controle do conversor de frequência, sistema de entrada automático da placa.
3. Sistema de pulverizadores do fluxo usando o bocal de pulverizador da exploração, bocais japoneses e os cilindros pneumáticos rodless e o controle do PLC, exato e seguro.
3. pré-aquecer o sistema usa o controle de temperatura três independente de modo que para assegurar a preservação excelente do calor, uniformidade da temperatura, diferença da temperatura não mais do que ±2ºC.
4. a corrente pecial do transporte da liga agarra, lata da não-vara e assegura a qualidade de soldar a placa do PWB.
5. o fogão da lata adota o controle de independente de alta frequência importado do motor da conversão, desempenho estável.
6. fornalha sem chumbo da solda com projeto, proteção ambiental e segurança independentes,
7. fácil de limpar.
8. usos controle infravermelho independente de alta velocidade do PID da fornalha de pré-aquecimento do fogão da lata e do aquecimento 2 (aquecimento do IR).
9. o tempo pode ser controlado, nós pode pré-ajustar funções de interruptor, fogão da lata pode aquecer-se dentro de 90 minutos.
10. Com função de memória da caixa negra, a máquina pode sempre armazenar os registros de gestão da produção, melhora a eficiência do trabalho.
11. função de limpeza da garra automática para assegurar a limpeza das garras.
12. Projeto razoável e sistema de alarme sensível da segurança da falha para assegurar a segurança estável do desempenho e dos operadores.
Exposições do programa demonstrativo:

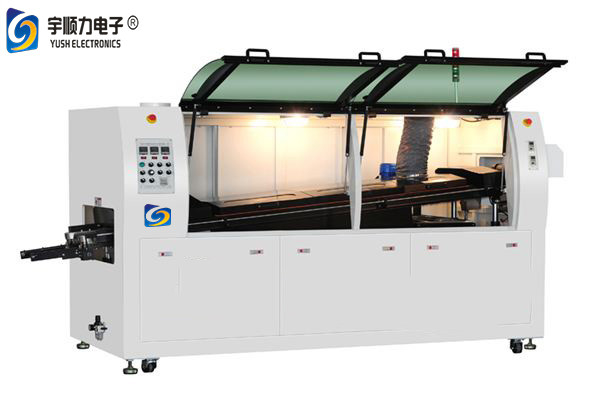

1. Máquina sem chumbo da onda de vista completa.
máquina do controle 2.computer
operação da exposição 3.Touch:
4. As chaves do interruptor controlam:
