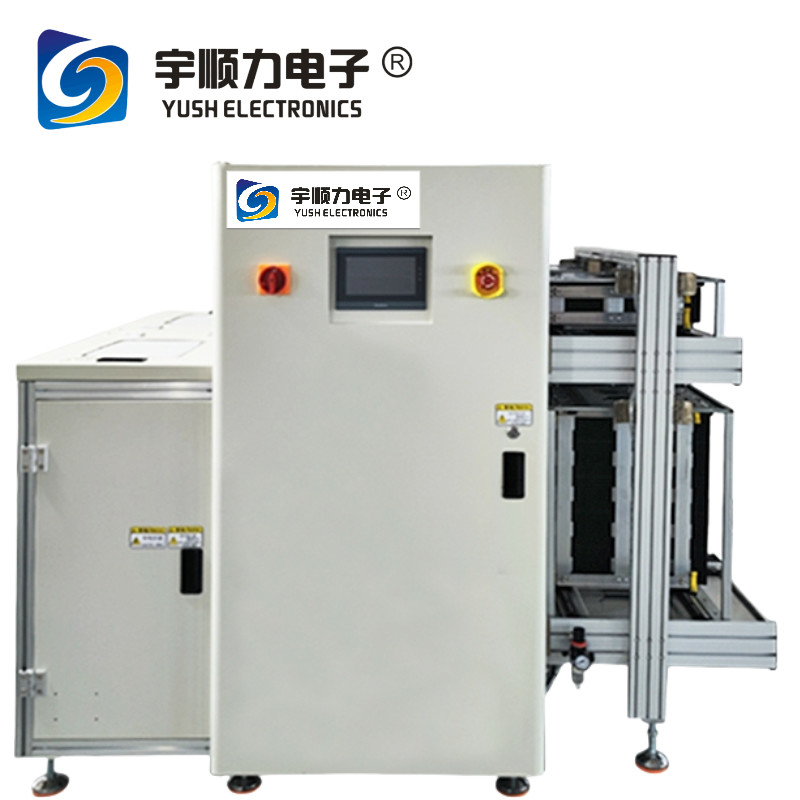

de alta qualidade YSL-330 Dual-Track High-Efficiency Transfer Unloader tamanho L1970*W1430*H1665mm

Introdução ao produto:

O Double - Track NG/OK - 330 UNloader, meticulosamente personalizado pela Huidia, é um dispositivo profissional e inovador de manuseio de materiais para linhas de produção SMT.Desenvolvido em resposta às demandas dos clientes por uma maior eficiência de produção, quebra as limitações dos dispositivos SMT tradicionais de duas vias.

Este equipamento apresenta um design inovador com um mecanismo de transferência patenteado adicionado a uma das faixas.Isto permite não só suportar o processamento simultâneo de PCBs de 330 mm de largura em ambas as faixas, que é 32% mais larga do que os padrões da indústria, mas também melhora muito a sua capacidade de processamento para placas de circuito maior tamanho.

O descarregador vem com uma função de dupla pista para separar as tábuas boas e ruins.e cada camada superior pode armazenar 10 tábuas ruins, realizando eficazmente a recolha classificada de placas de PCB e melhorando a conveniência e a eficiência da gestão da produção.

Em termos de funcionamento e controlo, utiliza um ecrã táctil produzido em conjunto em Taiwan como painel de controlo de funcionamento.É alimentado por um sistema Delta servo drive e equipado com um controlador programável PLC PanasonicEsta combinação permite um controlo preciso do funcionamento do equipamento, alcançando uma precisão de posicionamento de ± 0,1 mm com 10 - 50 mm de ajuste multi-pitch,e assegurar operações de descarga estáveis e fiáveis.

Benefícios adicionais do produto:

1.Excelente compatibilidade com placas de PCB grandes:Os dispositivos SMT tradicionais de dupla via geralmente têm uma distância de via de 686 mm e só podem suportar placas de PCB com uma largura máxima de 250 mm passando por ambas as vias simultaneamenteNo entanto, o nosso Double - Track NG/OK - 330 UNloader, através do seu design de transferência exclusivo, pode suportar placas de PCB com uma largura de 330 mm passando por ambas as faixas ao mesmo tempo,satisfazer as necessidades das linhas de produção SMT para placas de circuito de maior tamanho e ultrapassar de longe os pares em termos de compatibilidade.

2Função eficiente de classificação e recolha: O equipamento tem uma função de dupla via para separar as boas e as más placas.O projeto de duas camadas da caixa de material pode armazenar separadamente as tábuas boas e ruinsA camada inferior pode armazenar 50 tábuas boas cada, e a camada superior pode armazenar 10 tábuas ruins cada.reduz o tempo e os erros de classificação manual, e pode otimizar melhor o processo de produção em comparação com produtos similares.

3.Acionamento e controlo estáveis e fiáveis: utiliza um servomotor Inovance para conduzir o parafuso de esferas para conseguir a elevação passo a passo do Magnésio,e é combinado com um controlador programável PLC da PanasonicO uso de componentes-chave como fontes de alimentação Mean Well e relés Omron assegura ainda mais a fiabilidade e a durabilidade do equipamento,Redução do risco de avaria do equipamento e custos de manutenção.

4.Experiência de operação superior: O painel de controlo de operação utiliza uma tela táctil produzida em conjunto em Taiwan, que tem uma interface amigável e fácil de operar.Os operadores podem facilmente definir parâmetros e monitorizar o equipamento, melhorando a eficiência e a precisão da operação e proporcionando aos utilizadores uma melhor experiência de utilização.

Aplicação

O descarregador NG/OK-330 de duas vias é amplamente utilizado em várias linhas de produção SMT, especialmente em empresas de fabricação eletrônica que produzem placas de PCB de tamanho maior.Em domínios como a electrónica de consumo, equipamento de comunicação e controlo industrial, este equipamento pode completar de forma eficiente o trabalho de descarga e classificação,assegurar o bom funcionamento da linha de produção e melhorar a eficiência geral da produção e a qualidade dos produtosPor exemplo, na produção de placas-mãe de servidores em larga escala e placas de circuito de estações de base de comunicação de ponta, suas vantagens são plenamente demonstradas,fornecer um forte apoio às empresas para reforçar a sua competitividade.

Fabricação de eletrônicos: Ideal para fabricação de eletrônicos de consumo, eletrônicos automotivos e equipamentos de comunicação.

Manipulação de PCB: simplifica o manuseio de PCB, particularmente na fase de solda pós-refluxo.

Melhoria da eficiência: reduz a intensidade do trabalho e melhora a estabilidade do processo de produção.

YSL-330 Descarregador de duas vias
