Destacar:
Máquina autônoma do router do PWB Depaneling
, máquina do router do PWB Depaneling de 6mm
, Máquina de vidro do PWB Depaneling da cola Epoxy
Distribuindo a área: |
300 x 350 milímetros |
Espessura máxima do PWB (padrão): |
2mm |
Ajustando o dispositivo elétrico: |
2 estações |
Carregamento do PWB/que descarrega: |
Automático |
Espessura máxima do PWB (opção): |
6mm |
Material do PWB: |
Cola Epoxy de vidro, CEM1, CEM3, FR4 etc. |
Diâmetro do bocado do router: |
0.8~3.0mm |
motor do eixo: |
60.000 RPM máximos |
Repetibilidade: |
±0.01mm |

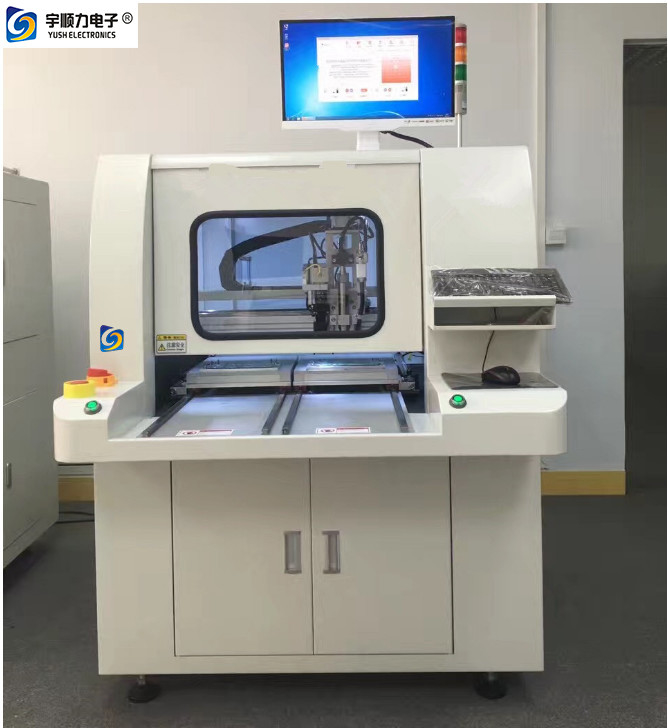

Máquina autônoma do router do PWB Depaneling para a cola Epoxy de vidro
Máquina autônoma de Depanleing do router do PWB para a cola Epoxy de vidro, CEM1, CEM3, FR4
Características:
A série YSVC-650 é um PWB automático do alinhamento visual router máquina, equipada com o dispositivo de alta velocidade da correção da visão do CCD, especialmente para a precisão e o PWB de alta capacidade roteamento das placas as operações, apropriadas para telefones celulares, GPS, PDA e MÓDULO e o outro pequeno O PWB são divididas em placas. Usando o eixo da precisão de NAKANISHI Japanese ( lso lata be selecionado de acordo com o eixo de Alemanha KAVO das exigências de cliente etc.), Sem esforço do corte, Borda da placa depois que o corte é liso, com elevada precisão.
A. Escolha o método da ordem conseguir o corte automático
1. O processo de corte é combinado com o modelo e a quantidade da produção, de acordo com o plano de PMC à produção;
2. Para evitar a emergência de produção e de capacidade de produção avançadas não é clara;
3. Para evitar alterações no processo da não-produção;
4. Para conseguir a separação de povos e de máquinas.
O código de B. Bidimensional recupera automaticamente o programa.
1. Com a regra de um código bidimensional pode diretamente ser transferido ao programa, conveniente, simples, nenhum erro;
2. Interruptor do produto inteligente.
Função da exploração do CCD do C.
1. Função líder de mercado da exploração da pensão completa de PCBA;
2. Reduza o tempo de programação, cortando o trajeto da exposição de tempo real, fácil alterar simples.
Sistema de D. Industrial 4.0-MES
1. Os dados do servidor são recuperados automaticamente;
2. dados da máquina da transferência de arquivo pela rede e dados da produção;
3. Detecção do tempo real de estado do equipamento
Especificação:
| |
YSVC-650 A |
YSVC-650 B |
YSVC-650C |
| Tipo |
Suporte apenas |
| Pogram |
Software do processamento de imagens |
| Distribuindo a área |
300 x 350 milímetros |
300 x 450 milímetros |
500 x450mm |
| Espessura máxima do PWB (padrão) |
2mm |
| Ajustando o dispositivo elétrico |
2 estações |
| Relação homem-máquina |
Monitor + teclado + rato industriais do écran sensível |
| Carregamento do PWB/que descarrega |
Automático |
| Espessura máxima do PWB (opção) |
6mm |
| Material do PWB |
Cola Epoxy de vidro, CEM1, CEM3, FR4 etc. |
| Diâmetro do bocado do router |
0.8~3.0mm |
| Repetibilidade |
±0.01mm |
| Motor do eixo |
60.000 RPM máximos |
| Porta |
Automóvel |
| Corrente elétrica |
C.A. 380V 50hz de 3 fases |
| Pneumático |
0,5 MPa |
| Tamanho do router (milímetros) |
1300*1100*1500mm |
1300*1350*1500mm |
1500*1350*1500mm |
| Peso |
800KG |
850KG |
900KG |
| Modelo do coletor de poeira |
VF-30N |
| Tipo |
Off-line |
| Versão de software |
Básico/profissional personalizado |
| Cortando a função |
Linear, circular, U-curva, arco, L-curva |
| Sistema visual |
Sistema de posicionamento automático visual |
| Cortando a precisão |
± 0.01mm |
| X, Y, modo da movimentação da linha central de Z |
Servo motor da C.A. |
| X, Y, modo da movimentação da linha central de Z |
Servo motor da C.A. |
| X, linha central de Y que corta a velocidade |
0-100 mm/s |
| Operação e dados |
Sistema do PC |
| Relação da operação |
Windows 7 |
| Tensão |
220 V 50HZ 1ψ |
| Poder |
1500W |
| Tensão de coletor da poeira |
380V 50HZ 3ψ |
| Poder do coletor de poeira |
2200w |
| Método de coleção da poeira |
Abaixo do coletor de poeira (padrão) ou do poeira-coletor ASCENDENTE (opção) |
