Máquina da solda de Reflow do PLC
, máquina da solda de Reflow 380V
, Forno do Reflow da solda do CE

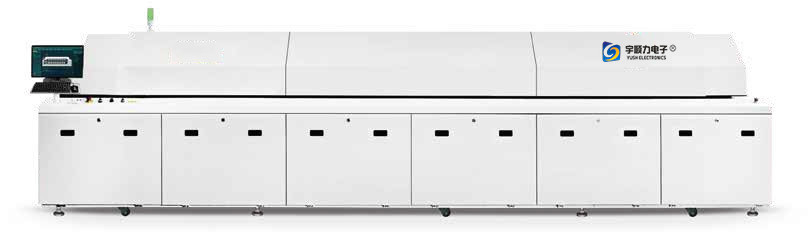

Fonte de alimentação da máquina 5W 380V da solda de Reflow da série do sistema de controlo U do PLC do PC
Solda de reflow da série de U
1. Energia calorífica de calor elevado, consumo de baixa energia, verifification de harmonização da roda de vento do motor do poder superior, o teórico e o prático; sob as mesmas circunstâncias ajustadas, pode assegurar os componentes pequenos e grandes para conseguir o difffference mínimo da absorção do calor, e conseguem o melhor equilíbrio térmico;
2. A tecnologia a mais atrasada da isolação térmica e o projeto novo da estrutura da fornalha podem effffectively reduzir a temperatura de superfície da fornalha e reduzir a perda de calor;
3. Controlador de programa importado do PLC, desempenho estável e seguro, elevada precisão do controle de temperatura e repetição da curva;
4. Trilho de guia frente e verso com uso de endurecimento especial do tratamento, o forte e o durável, o repetível, poupança de despesas até 50%;
5. A manutenção em linha do sistema de reciclagem da resina, projeto modular, manutenção conveniente, reduz o tempo de manutenção;
6. Sistema de ar quente patenteado, condução mais effiffifficient, compensação mais rápida da convecção do ar quente do calor;
7. Sistema de vigilância de tempo real incorporado de temperatura da fornalha, que pode automaticamente gerar a curva da temperatura da fornalha (opção);
os dados 8.Intelligent podem ser seguidos e transferido arquivos pela rede ao sistema de MES.
| Especificações principais do forno do reflow da série de U |
| Modelo No |
YVES SAINT LAURENT - 808UA/YVES Saint Laurent - 808UN |
YVES SAINT LAURENT - 810UA/YVES Saint Laurent - 810UN |
YVES SAINT LAURENT - 812UA/YVES Saint Laurent - 812UN |
| Sistema de aquecimento |
| Zona de aquecimento |
8 zonas de aquecimento, 16 módulos de aquecimento |
10 zonas de aquecimento, 20 módulos de aquecimento |
12 zonas de aquecimento, 24 módulos de aquecimento |
| Comprimento de aquecimento |
2950mm |
3670mm |
4390mm |
| Tipo refrigerando |
Três zonas refrigerando: forçado - refrigerar de ar/refrigerar de água |
| Diâmetro da exaustão da tomada, valume |
2-φ145, ³ /min*2 da procura 15-20m da exaustão |
| Sistema de transporte |
| Largura do produto |
min50mm-max400mm |
| Transportando o sentido |
L→R, R→L |
| Altura da correia transportadora |
900±20mm |
| Lado fixo do trilho |
|
| Tipo do transporte |
Corrente + malha com transtorte síncrono |
| Altura de Cmponent |
+30mm-25mm/Clearance acima de 30mm, afastamento abaixo de 25mm |
| Transportando a velocidade |
300mm-2000mm/min |
| Sistema de controlo |
| Fonte de alimentação |
AC30 5W 380V 50/60HZ |
| Poder total |
57KW |
71KW |
89KW |
| Comece ACIMA o poder |
30KW |
35KW |
40KW |
| Poder de corrida |
7.5KW |
9.5KW |
11.5KW |
| Variação da temperatura |
Temperatura ambiente 320℃ |
| Tipo do controle |
Sistema de controlo de PC+PLC |
| Largura do trilho que ajusta o modo |
Electric+Manual |
| Precisão de controle do Temp |
±1℃ |
| Desvio do Temp do PWB |
±1℃ |
| Armazenamento de dados |
Dados do processo e registro do estado |
| Proteção do falho elétrico |
Equipado com UPS |
| Relação da operação |
Chinês simplificado, interruptor livre em linha inglês de Windows |
| General |
| Dimensão (L*W*H) |
5580*1450*1620mm |
6300*1450*1620mm |
7020*1450*1620mm |
| Peso |
2300-2500KG |
2700-2900KG |
3100-3300KG |
| Cor |
Branco enrugado brilhante |
Exigências técnicas:
1, o cliente para instalar a válvula de controle para controlar a importação e a exportação do volume até 145 da exaustão; .
2, cada um controle de volume da exaustão do furo de até 145 entradas no ³ /min de 15-20M;
3, a fonte de alimentação principal: fio fifive da C.A. do diâmetro 3 380V, o diâmetro principal da linha elétrica do ² mais de 35mm.
Estrutura modular para a limpeza e a manutenção fáceis. Dianteiro e traseiro o projeto do retorno do ar pode eficazmente impedir a influência do fluxo de ar entre as zonas de temperatura e assegurar o controle de temperatura exato. Motor de ar quente do elevado desempenho da longa vida. O controle do inversor, motor de ar quente pode ser ajustado na alta velocidade.
Projeto manual + elétrico da estrutura do ajuste da largura, equipado com a estrutura da transmissão manual da emergência para impedir que a falha de energia queime o PWB na câmara
Sistema de controlo alto da estabilidade com funções poderosas
O ajuste da largura e o projeto especiais da estrutura da transmissão asseguram a transmissão estável e segura do PWB, e a corrente adota o anti-bloqueio da corrente da placa.
