Destacar:
Máquina de limpeza de estêncil de alta qualidade
, Máquina de limpeza de estênceis de 240 kg
, Máquina de limpeza de estênceis pneumática completa
Tamanho do estêncil: |
750 mm ((L) × 750 mm ((W) × 40 mm ((H) como máximo |
Capacidade do reservatório de líquidos: |
40L (no máximo) |
Método de lavagem: |
Dispositivos rotativos laterais de 360°, lavagem por pulverização líquida |
Métodos secos: |
Nozes rotativas laterais de 360° pulverizar ar líquido e secá-lo |
Tempo limpo: |
2 a 4 minutos (stensil de pasta de solda) |
Tempo Seco: |
2-5 min (stensil de pasta de solda) |
Fonte de ar externo: |
0.4Mpa~ 0.6Mpa |
Consumo de ar: |
400-600 L/min |

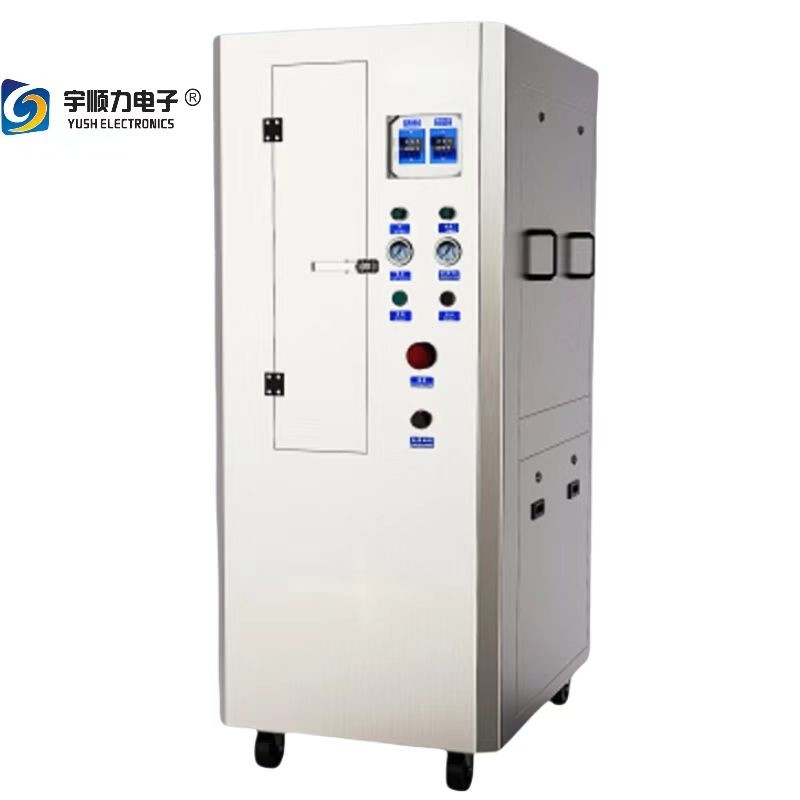

Máquina de limpeza de estênceis pneumática de alta qualidade Peso 240kg
0.4Mpa~ 0.6Mpa Máquina Pneumática de Limpeza de Estêncilos Para Soldadura Pasta Estêncilos Cola Cooper/Estêncilos de Borracha
Limpeza de estêncil pneumático
Modelo:YSL-600
YSL-600 Características principais:
Todo o corpo de aço inoxidável: belo, resistente ao desgaste, resistente à corrosão, em conformidade com
Requisitos e normas ambientais;
Ø Função totalmente pneumática, sem electricidade, sem incêndio e sem outros riscos de segurança;
Ø Projeto de secagem por sopro de entrada de ar nas paredes laterais;
Ø Design fácil de usar: operação com um botão e função automática de enchimento e drenagem, fácil
para operar;
O controlador modular intercambiável e o projeto de ligação rápida facilitam a manutenção e permitem que os sistemas de controlo possam ser mantidos em condições normais.
É conveniente.
O sistema de filtragem de dois estágios, com baixos gases de escape e conduta de escape em forma de S: solvente
reciclagem, baixo consumo de líquidos; Ø bico de limpeza isobárico de alta densidade, de dupla rotação,
Forte poder de limpeza, não danifica a tensão da malha de aço.
Ø Integração sistemática dos dispositivos globais de controlo da qualidade para assegurar uma qualidade excelente, estável e
desempenho e longa vida útil;
Diagrama de fluxo YSL-600:
Especificação principal YSL-600:
| S/N |
Ponto de referência |
SPEC |
A Comissão |
| 1 |
Tamanho do estêncil |
750 mm ((L) × 750 mm ((W) × 40 mm ((H) como máximo |
|
| 2 |
Capacidade do reservatório de líquidos |
40L (no máximo) |
|
| 3 |
Método de lavagem |
Dispositivos rotativos laterais de 360°, lavagem por pulverização líquida |
|
| 4 |
Métodos secos |
Nozes rotativas laterais de 360° pulverizar ar líquido e secá-lo |
|
| 5 |
Tempo limpo |
2 a 4 minutos (estêncil de pasta de solda) |
|
| 6 |
Tempo seco |
2-5min (estêncil de pasta de solda) |
|
| 7 |
Sistemas de filtragem |
1 mm SUS 304 rede de filtragem
Saco de filtragem de 20um para etiquetas, parafusos;
1um elementos de filtragem para bolas de solda, cola vermelha.
|
Liuqid para recirculação |
| 8 |
Fornecimento de ar |
0.4Mpa~ 0.6Mpa |
|
| 9 |
Consumo de ar |
400-600 L/min |
|
| 10 |
Peso líquido |
240 kg |
|
| 11 |
Tamanho da abertura |
Φ120xH30mm |
|
| 12 |
Tamanho da máquina |
800 mm ((L) × 950 mm ((W) × 1650 mm ((H) |
|
Comparação dos resultados da limpeza
Antes da limpeza
Após limpeza
estêncil de pasta de soldaEstêncil de borracha de cola vermelha
Estêncil de colagem vermelha
Equipado com função de adição e descarga de solvente.
As peças pneumáticas super conhecidas garantem uma máquina estável, fiável e de alta qualidade e um bom resultado de limpeza.
Manutenção e manutenção
1. Enchimento e drenagem automáticos
2Manutenção do controlador
3Controlador modular substituível e design de ligação rápida
4- Manutenção, manutenção é simples e conveniente
