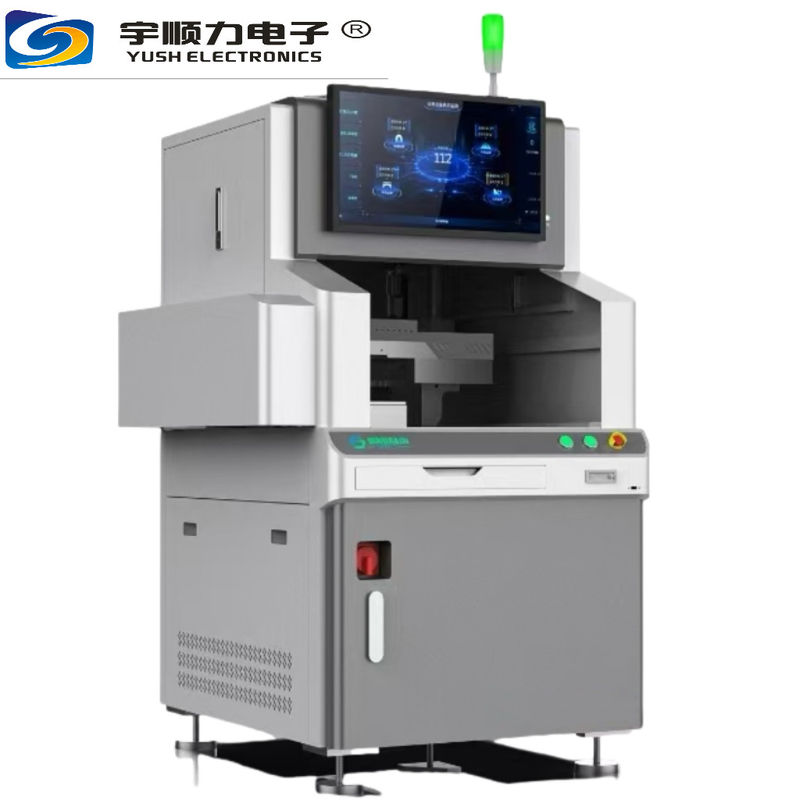

Name: Alta precisão / Alta qualidade Soldadura por ondas seletivas integradas YS-320Y / YS-320YT
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-320Y/YS-320YT
Price: 18000 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Jiangsu

Marca: YUSH

Certificação: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Número do modelo: YS-320Y/YS-320YT

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 conjunto

Preço: USD18000

Detalhes da embalagem: caixa de madeira

Tempo de entrega: 3-5 dias

Termos de pagamento: L/C, D/P, T/T, Western Union, Paypal

Habilidade da fonte: 100 conjuntos

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:

Tamanho da placa de PCB aplicável:	L*W: 50 × 50 ≈ 320 × 250 mm	Tamanho da placa de PCB aplicável Espessura da placa de PCB aplicável:	Espessura do substrato: 0,8 ∼3 mm / comprimento do alfinete: 3 mm
Altura do componente:	Menos de 100 mm acima do substrato / Menos de 50 mm abaixo do substrato	Forma e condições do substrato:	1. Borda de colocação do substrato: mais de 3 mm da borda do processo do substrato. \ n2. O peso inc
Fornos de estanho:	Material/capacidade do forno de estanho: material totalmente de liga de titânio / 12 kg Capacidade d	Potência de pré-aquecimento:	Pré-aquecimento por infravermelho 1 kW
Potência total:	AC 220V 3,5 kW	N2 Requisitos:	Purificação do nitrogénio: 99,999% Pressão/Consumo: 0,5 MPa / 20 l/min 30 l/min / 1,2 m3
Bocal de fluxo:	0Bico de fluido de precisão de.5 mm importado do Japão	Capacidade de fluxo:	2 litros
Fonte de gás:	00,5-0,7 MPa

Tamanho da placa de PCB aplicável:	L*W: 50 × 50 ≈ 320 × 250 mm
Tamanho da placa de PCB aplicável Espessura da placa de PCB aplicável:	Espessura do substrato: 0,8 ∼3 mm / comprimento do alfinete: 3 mm
Altura do componente:	Menos de 100 mm acima do substrato / Menos de 50 mm abaixo do substrato
Forma e condições do substrato:	1. Borda de colocação do substrato: mais de 3 mm da borda do processo do substrato. \ n2. O peso inc
Fornos de estanho:	Material/capacidade do forno de estanho: material totalmente de liga de titânio / 12 kg Capacidade d
Potência de pré-aquecimento:	Pré-aquecimento por infravermelho 1 kW
Potência total:	AC 220V 3,5 kW
N2 Requisitos:	Purificação do nitrogénio: 99,999% Pressão/Consumo: 0,5 MPa / 20 l/min 30 l/min / 1,2 m3
Bocal de fluxo:	0Bico de fluido de precisão de.5 mm importado do Japão
Capacidade de fluxo:	2 litros
Fonte de gás:	00,5-0,7 MPa

Alta precisão / Alta qualidade Soldadura por ondas seletivas integradas YS-320Y / YS-320YT

Alta precisão / Alta qualidade Soldadura por ondas seletivas integradas YS-320Y / YS-320YT

Resolver as dificuldades na solda DIP

Resolver a produção flexível de várias variedades e pequenos lotes (flexível e conveniente)
Soldadura rápida em linha, sem necessidade de acessórios (a soldadura direta pode ser feita a uma distância segura)
Custo de aquisição de equipamento extremamente baixo (custo de investimento inicial baixo)
Os custos de utilização e manutenção extremamente baixos (economia de escória de estanho, fluxo, electricidade e consumíveis)
A taxa de penetração de estanho é de 100% e a taxa de rendimento de soldagem é superior a 98%
Área de piso extremamente baixa (cerca de 1 metro quadrado)

Modo de trabalho de solda por ondas seletiva

Durante a soldagem seletiva offline,O bocal de soldagem é fixado.A placa de PCB é definida

Mover nos eixos X, Y e Z para alcançar a solda de juntas de solda de PCB.

Alta precisão / Alta qualidade Soldadura por ondas seletivas integradas YS-320Y / YS-320YT 0

Solução por onda selectiva integrada

Elementos de especificação	YS-320Y/YS-320YT
Tamanho da placa de PCB aplicável	L*W: 50 × 50 ≈ 320 × 250 mm
Espessura da placa de PCB aplicável	Espessura do substrato:0.8·3 mm / comprimento do alfinete:dentro de 3 mm
Altura do componente	Menos de 100 mm acima do substrato / Menos de 50 mm abaixo do substrato
Forma e condições do substrato	1. Borda de colocação do substrato: mais de 3 mm da borda do processo do substrato. n2. O peso, incluindo os componentes, é de 5 kg.
Fornos de estanho	Material/capacidade do forno de estanho: material totalmente de liga de titânio / 12 kg Capacidade do banho de estanho: Potência: 4*500W, 2KW
Potência de pré-aquecimento	Pré-aquecimento por infravermelho 1 kW
Potência total	AC 220V 3,5 kW
N2 Requisitos	Purificação do azoto:99.999% Pressão/Consumo:0.5MPa / 20 l/min 30 l/min 1.2 metros cúbicos
Bocal de fluxo	0Bico de fluido de precisão de.5 mm importado do Japão
Capacidade de fluxo	2 litros
Fonte de gás	0.5-0.7Mpa
Diâmetro interno do bico	φ 3 mm ~ φ 20 mm Dimensões personalizáveis
Altura máxima	Alinhamento automático/medição de altura
Controle do sistema	PC+PLC ((windows+Huichuan)
Software de programação	Apoio à programação para a produção de imagens online ou offline
Vigilância por vídeo	A monitorização de vídeo em tempo real torna conveniente observar o efeito de soldagem
Fornecimento de energia/potência	Força de arranque monofásica 220V±10:3.5KW
Peso	120 kg (contendo solda12 kg)
YS-320YDimenções externas	LWH 910×980×1350 mm (com visor)
YS-320YTDimenções externas	LWH 910×980×1500 mm (incluindo a tampa superior)

Alta precisão / Alta qualidade Soldadura por ondas seletivas integradas YS-320Y / YS-320YT 1

Comparação dos equipamentos de produção convencionais

	Projeto	Soldagem de ondas ordinária	Robô de solda	Máquina de soldadura seletiva
	Projeto
1	Área de aplicação da produção	Produção em massa/processo convencional	Soldadura em pequenos lotes/processo simples	Pequenos lotes/modelos múltiplos Os requisitos de qualidade da solda são elevados
2	Placas de circuitos multicamadas Permeabilidade do estanho através de um buraco	50%	80%	99.99%
3	Capacidade de banho de estanho	400 a 500 kg	Fios de solda	12 kg
4	Quantidade de escória de solda produzida em 8 horas	5 ‰ 8 kg	0.5 kg	0.2 kg
