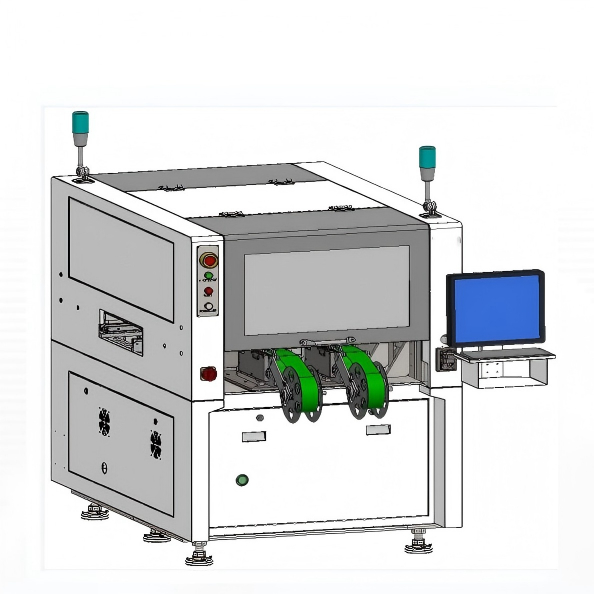

Máquina de rotulagem totalmente automática de alta eficiência e alta precisão para linha SMT

Equipamento de produção - Arquitetura excelente)

1. Estrutura: Estrutura integrada de alta precisão e estrutura estável para garantir a estabilidade para trabalhos de montagem em alta velocidade.

2. Armário elétrico: Design seguro e conveniente do tipo gaveta, em comparação com a estrutura de controle eletrônico embutida, é mais fácil de manter e limpar. O design visual dos componentes de controle eletrônico do equipamento é fácil de gerenciar pela equipe de manutenção, eliminando os riscos de controle eletrônico em tempo hábil, melhorando a segurança da máquina e prolongando sua vida útil.

3. O equipamento utiliza bomba de vácuo silenciosa com baixo ruído e fonte de pressão negativa estável. O consumo de fonte de ar do nosso equipamento é tão baixo quanto 1L/Min, o que é muito menor do que as outras máquinas que usam gerador de vácuo (o consumo de fonte de ar é superior a 100L/Min), e economiza o consumo de fonte de ar para os clientes no local de produção. Se o consumo de fonte de gás for muito grande, a carga do compressor de ar na fábrica será aumentada e, se for grave, a pressão da linha de produção será instável e a produção será afetada.

4. Viga: Material de mármore natural, após processamento de moagem, o erro de retidão da montagem do trilho guia do equipamento pode ser controlado em 5 mícrons, para garantir os requisitos de alta precisão, a operação de longo prazo e não é fácil de deformar.

T2Parâmetro

T2DParâmetro

Série de Produtos

Cabeça de Montagem

Alimentador

Os tipos e modelos de alimentadores mais profissionais da indústria podem ser compatíveis com quase todos os requisitos de material de 1-350mm na indústria de montagem.

Modo de transporte

Múltiplas soluções de transporte podem suportar flexivelmente as necessidades de transporte de vários produtos.

Plataforma de Alimentação

Fornece soluções flexíveis e confiáveis para materiais que não podem ser transformados em bobinas.

Produto Personalizado

O equipamento pode ser personalizado de acordo com os requisitos reais do cliente para atender às necessidades em constante mudança dos clientes, como:

1.

Alimentação por placa de bandeja2.

Máquina automática de carga e descarga3.

Alimentação de material4.

Transportador de correia5.

Transportador de plataforma6.

Placa de inversão e outros requisitos especiaisBico de Sucção

Uma variedade de soluções de bicos são compatíveis com os requisitos de montagem de vários produtos da indústria.

Garantia de Qualidade

Após a instalação do equipamento, interferômetro a laser, elemento quadrático e outros instrumentos são usados para detecção e correção de precisão, e então um teste de envelhecimento de 72 horas e um teste de produção real são realizados. Somente após todos os testes atenderem aos requisitos, o equipamento pode ser entregue.

aser interferômetro:A precisão do movimento de cada equipamento será testada e compensada pelo interferômetro a laser RENISHAW britânico para garantir que a precisão de montagem possa atingir ±0,05mm.O interferômetro a laser RENISHAW tem uma resolução de precisão de 0,0001mm.

Elemento quadrático:

A precisão do movimento de cada equipamento após a depuração será testada e calculada CPK por elemento quadrático para garantir a precisão de montagem.A resolução de precisão do elemento quadrático é de 0,001mm.

Garantia de Qualidade

Após a instalação do equipamento, interferômetro a laser, elemento quadrático e outros instrumentos são usados para detecção e correção de precisão, e então um teste de envelhecimento de 72 horas e um teste de produção real são realizados. Somente após todos os testes atenderem aos requisitos, o equipamento pode ser entregue.

Aplicação

Aplicação para Celular
