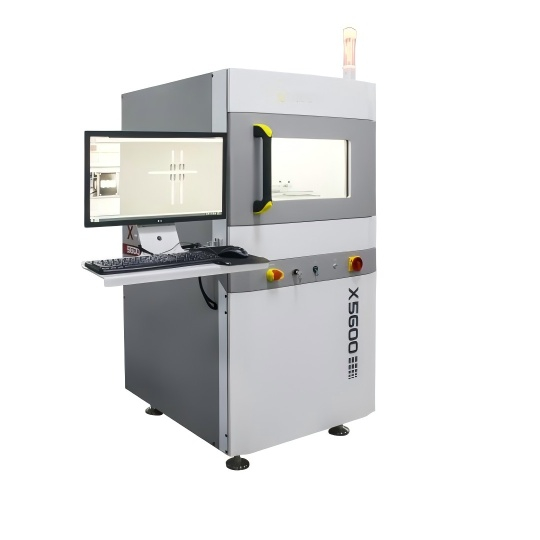

Name: Solução de raios-X YS-X5600,Fabricante de sistemas de inspecção de raios-X de microfoco
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-X5600
Price: 31940 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Guangdong

Marca: YUSH

Número do modelo: YS-X5600

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Preço: USD31940

Tempo de entrega: 20 dias úteis

Termos de pagamento: L/C, D/A, D/P, T/T, Western Union

Habilidade da fonte: 100

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:

Peso:	100kg	Modelo:	YS-X5600
Intervalo de tensão:	40-90kV	Intervalo de corrente:	10-200 μA
Campo de visão:	130 mm*130 mm

Peso:	100kg
Modelo:	YS-X5600
Intervalo de tensão:	40-90kV
Intervalo de corrente:	10-200 μA
Campo de visão:	130 mm*130 mm

Solução de raios-X YS-X5600,Fabricante de sistemas de inspecção de raios-X de microfoco

1. Aplicação:

1: Semicondutor	2: Eletrônica automotiva	3: PCB’A	4: LED
5: Inspeção BGA/QFN	6: Fundição de alumínio	7: Molde	8: Componentes elétricos e mecânicos
9: Semente de agricultura biológica	10: Componente de aviação	11: Cubo da roda	12: Fio/USB/Plug

2. Funções e Características:

Função	Vantagens
O detector de raios-X pode se mover ao longo da direção Z,A velocidade da mesa movendo-se ao longo da direção X-Y pode ser ajustada.	Maior alcance de detecção efetivo, melhorando o aumento e a eficiência de detecção do produto.
Longa vida útilTubo de raios-X, livre de manutenção por toda a vida	Adote a principal fonte de raios-X japonesa Hamamatsu do mundo
Falhas menores que 2,5μm podem ser detectadas. Alta precisão de repetição de detecção.	Fácil de distinguir a dobra e a quebra do fio de ouro do pacote de semicondutores.
Função de medição CNC poderosa, pode inspecionar automaticamente, o programa de teste pode ser editado.	Adequado para inspeção em larga escala e melhora a eficiência da detecção.
Corpo pequeno, fácil de colocar, menos espaço	Pode ser usado em laboratórios, salas de materiais, etc.
Visão de navegação grande, a mesa se moverá para onde você clicar com o mouse.	Muito fácil de operar, encontre rapidamente defeitos no item e melhore a eficiência da detecção

3.Vantagem da aplicação:

Equipamento miniaturizado, fácil de instalar e operar
Aplicável a Chip, BGA/CSP, Wafer, SOP/QFN, SMT e embalagens PTU, Sensores e inspeção de produtos em outros campos.
Design de alta resolução para obter a melhor imagem em um tempo muito curto.
A função de navegação e posicionamento automático infravermelho pode selecionar o local de disparo rapidamente.
Modo de inspeção CNC que pode inspecionar de forma rápida e automática a matriz de vários pontos.
A inspeção multi-ângulo inclinado facilita a inspeção de defeitos da amostra.
Operação de software simples, baixos custos operacionais
Longa vida útil

4. Cálculo automático da taxa de vazios

Função aprimorada de inspeção BGA

YS-X5600 pode selecionar e marcar rapidamente uma única esfera de solda ou selecionar as esferas de solda a serem inspecionadas por caixa de matriz; ele pode identificar manual ou automaticamente as esferas de solda BGA e concluir a inspeção. Siga as diretrizes do sistema para concluir facilmente o processo de inspeção e garantir resultados de inspeção precisos e confiáveis.

5. Princípio de funcionamento dos raios-X

6. Programação CNC

Basta clicar no mouse e você pode escrever programas.
A mesa de objetos se move ao longo da direção X, Y para posicionamento; o tubo de raios-X se move ao longo da direção Z para posicionamento.
Tensão e corrente definidas por software.
Configurações de imagem: brilho, contraste, ganho automático e exposição
Os usuários podem alterar o tempo de pausa para conversão de programa.
O sistema anti-colisão pode maximizar a inclinação e a observação das peças.
Análise automática do diâmetro, proporção da cavidade, área e arredondamento do BGA.
