Name: Impressora visual de alta eficiência totalmente automática YS-12
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL-12
Price: 30000 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Guangdong

Marca: YUSH

Número do modelo: YSL-12

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Preço: USD 30000

Tempo de entrega: 20 dias de trabalho

Termos de pagamento: L/C, D/A, D/P, T/T, Western Union

Habilidade da fonte: 1000

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                Impressora de pasta de solda totalmente automática, impressora visual de alta eficiência, Impressora de pasta de solda YS-12


Modelo:	YSL-12	Peso:	1500 kg
Tamanho min:	520*300mm	Tamanho máximo:	1500*750 mm

Modelo:	YSL-12
Peso:	1500 kg
Tamanho min:	520*300mm
Tamanho máximo:	1500*750 mm

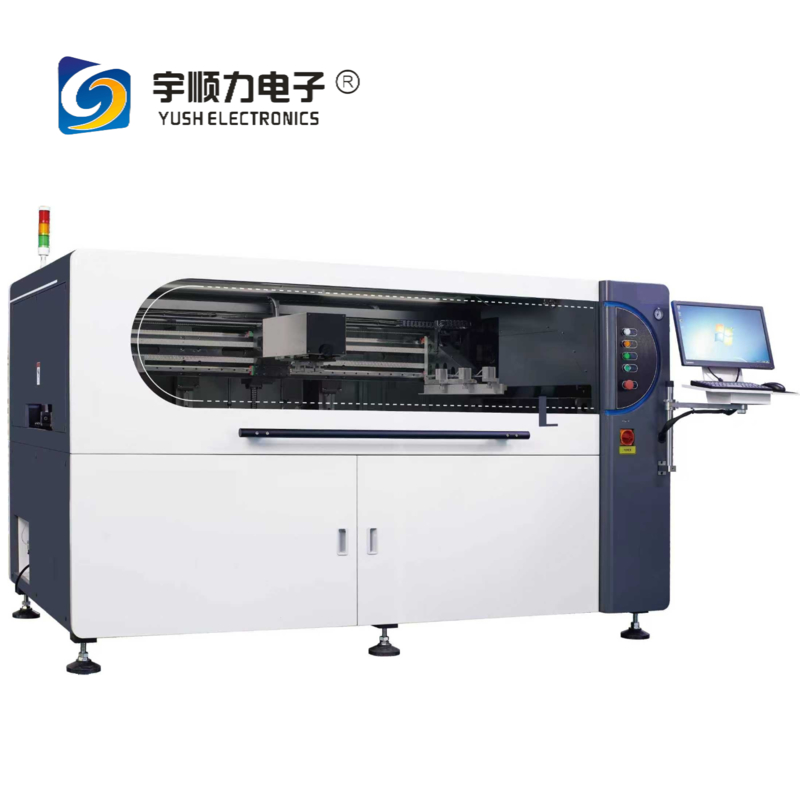

Impressora visual de alta eficiência totalmente automática YS-12

Máquina de impressão visual totalmente automática YS-12é usado principalmente em mini LED, impressão de semicondutores e novas energias. Pode atender perfeitamente aos requisitos do processo de 01005, 0,25Pich com espaçamento igual e alta precisão.

Parâmetros Técnicos

Molduras de tela
Tamanho mínimo	520x300MM
Tamanho máximo	1500X750MM
Grossura	20-40MM
Modo de posição do estêncil	Posicionamento manual

Parâmetros da placa PCB

Tamanho mínimo da PCB	50x50mm
Tamanho máximo da PCB	1200x350mm
Espessura da PCB	0,4-6 mm
Deformação do PCB	<1%
Folga da borda da placa PCB	2,5 mm
Altura da placa	25mm
Altura de Transporte	900±40mm
Velocidade de transporte	Máximo 1500 mm/S programável
Modo de transporte	Trilha de transporte de uma seção
Peso máximo da placa PCB	7kg
Direção de Transporte	Esquerda-Direita; Direita-Esquerda; Esquerda-Esquerda; Direita-Direita

Parâmetros de impressão

Velocidade de impressão	10-200 mm/seg
Pressão de impressão	0,5-25kg
Modo de impressão	Impressão de rodo simples ou duplo
Distância de liberação	0-20 mm
Modo Snap	Desmoldagem em três estágios
Tipo de rodo	Rodo de borracha/rodo de aço
Velocidade de liberação	0-20mm/seg

Precisão de impressão

Precisão de posição repetida	±0,015 mm
Precisão de impressão	±0,025mm
Tempo de ciclo (excluindo limpeza)	<15 (Excluir impressão e limpeza)
Tempo de mudança	<5 minutos

Parâmetros de limpeza

Curso de limpeza	Geração automática
Posição de limpeza	Limpeza certa
Velocidade de limpeza	10~200mm/seg
Consumo de fluidos de limpeza	Auto e manualmente ajustável
Consumo de papel de limpeza	Auto e manualmente ajustável

Parâmetros de imagem

CCD FOV	10*8mm
Tipo de câmera	Câmera digital de 130 megapixels
Sistema de câmera	Estrutura de opções de bloqueio/desativação
Tempo de ciclo da câmera	150ms
Tamanho da marca	0,1~6mm
Fique longe do número	Máx.: 1pcs
Marcar número	Máx.: 4 unidades
Detecção 2D	Detectar baixo teor de estanho/impressão ausente/estanho contínuo

Configuração Funcional

Controle com segurança	Porta aberta para parar, alarme anormal
IU inteligente	Interface totalmente nova, operação com teclas de atalho
Configuração de permissão	Pode ser definido livremente e a divisão de autoridade de operadores, técnicos e engenheiros pode ser definida
Sistema MES padrão	Saída personalizada de soluções da Indústria 4.0, pode registrar SOP e dados abertos de equipamentos e fazer upload
Conexão SPI	Compensação automática para deslocamento e detecção de menos estanho, Limpeza automática de malha de aço
Sistema de Rastreabilidade	Código de digitalização da câmera, tamanho compatível: 2,5 * 2,5-8, * 8 mm

Equipamento de instalação correspondente no local

Peso da máquina	1500kg
Fonte de alimentação principal	AC:220±10v;50/60Hz,3,5KW,com corrente estável e fonte de alimentação
Fio terra	O equipamento precisa ser aterrado separadamente puxando um fio terra
Tipo de plugue	SS145 inglês (13A)
Fonte Principal de Fornecimento de Ar	Fonte de gás industrial de 4,0-6qf / cm, com diâmetro de via aérea reta de 8 mm

Ambiente operacional do equipamento

Temperatura de trabalho	-20℃-45℃
Umidade do ambiente de trabalho	30%~60%
Proteção Eletrostática	Proteção eletrostática de aterramento ESD
