Name: YS-12 fully automatic visual printing machine is mainly used in mini LED,
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-12
Price: 50000 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Guangdong

Marca: YUSH

Número do modelo: YS-12

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Preço: USD50000

Tempo de entrega: 20 dias de trabalho

Termos de pagamento: L/C, D/A, D/P, T/T, Western Union

Habilidade da fonte: 1000

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                Impressora de pasta de solda de PCB totalmente automática, mini LED visual printing machine, Impressora de pasta de solda YS-12


Modelo:	YS-12	Peso:	1500kg
Tamanho min:	520*300mm	Tamanho máximo:	1500*750 mm

Modelo:	YS-12
Peso:	1500kg
Tamanho min:	520*300mm
Tamanho máximo:	1500*750 mm

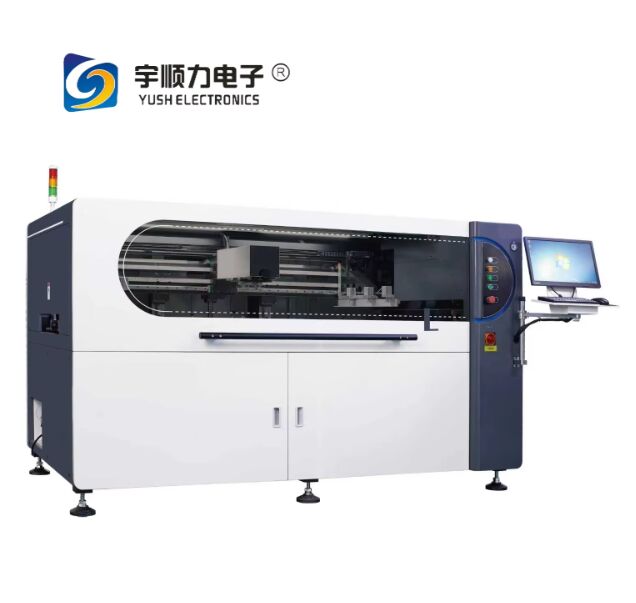

YS-12 fully automatic visual printing machine is mainly used in mini LED,

YS-12 Máquina de Impressão Visual Totalmente Automática

A máquina de impressão visual totalmente automática YS-12 foi projetada principalmente para aplicações de mini LED, oferecendo recursos de impressão de precisão para fabricação eletrônica avançada.

Visão Geral do Produto

Especificações Técnicas

Parâmetros da Moldura da Tela

Tamanho Mínimo	520 × 300 mm
Tamanho Máximo	1500 × 750 mm
Espessura	20-40 mm
Modo de Posição do Estêncil	Posicionamento manual

Parâmetros da Placa PCB

Tamanho Mínimo da PCB	50 × 50 mm
Tamanho Máximo da PCB	1200 × 350 mm
Espessura da PCB	0,4-6 mm
Empenamento da PCB	<1%
Folga da Borda da Placa PCB	2,5 mm
Altura da Placa	25 mm
Altura de Transporte	900 ± 40 mm
Velocidade de Transporte	Máximo de 1500 mm/s (Programável)
Modo de Transporte	Trilho de transporte de uma seção
Peso Máximo da Placa PCB	7 kg
Direção de Transporte	Esquerda-Direita; Direita-Esquerda; Esquerda-Esquerda; Direita-Direita

Parâmetros de Impressão

Velocidade de Impressão	10-200 mm/seg
Pressão de Impressão	0,5-25 kg
Modo de Impressão	Impressão com rodo simples ou duplo
Distância de Liberação	0-20 mm
Modo Snap	Desmoldagem em três estágios
Tipo de Rodo	Rodo de borracha/Rodo de aço
Velocidade de Liberação	0-20 mm/seg

Precisão de Impressão

Precisão de Posição Repetida	±0,015 mm
Precisão de Impressão	±0,025 mm
Tempo de Ciclo (Excluindo Limpeza)	<15 segundos
Tempo de Mudança	<5 minutos

Parâmetros de Limpeza

Curso de Limpeza	Geração automática
Posição de Limpeza	Limpeza à direita
Velocidade de Limpeza	10-200 mm/seg
Consumo de Fluido de Limpeza	Ajustável automática e manualmente
Consumo de Papel de Limpeza	Ajustável automática e manualmente

Parâmetros da Imagem

FOV da CCD	10 × 8 mm
Tipo de Câmera	Câmera digital de 130 megapixels
Sistema de Câmera	Estrutura de opção de bloqueio para cima/baixo
Tempo de Ciclo da Câmera	150 ms
Tamanho da Marca	0,1-6 mm
Número de Afastamento	Máximo: 1 peça
Número da Marca	Máximo: 4 peças
Detecção 2D	Detectar estanho baixo/impressão ausente/estanho contínuo

Configuração Funcional

Controle de Segurança: Porta aberta para parar, alarme anormal
Interface de Usuário Inteligente: Interface nova, operação com tecla de atalho
Configuração de Permissão: Divisão de autoridade livremente configurável para operadores, técnicos e engenheiros
Sistema MES Padrão: Soluções personalizadas da Indústria 4.0, gravação SOP, upload de dados do equipamento
Conexão SPI: Compensação automática para deslocamento, detecção de estanho insuficiente, limpeza automática da malha de aço
Sistema de Rastreabilidade: Código de digitalização da câmera, tamanho compatível: 2,5×2,5-8×8 mm

Requisitos de Instalação

Peso da Máquina	1500 kg
Fonte de Alimentação Principal	CA: 220±10V; 50/60Hz, 3,5KW, com corrente e fonte de alimentação estáveis
Fio Terra	O equipamento requer aterramento separado com fio terra dedicado
Tipo de Plugue	Inglês SS145 (13A)
Fonte Principal de Ar	Fonte de gás industrial de 4,0-6 kgf/cm², com diâmetro de via aérea reta de 8 mm

Ambiente Operacional

Temperatura de Trabalho	-20℃ a 45℃
Umidade do Ambiente de Trabalho	30% a 60%
Proteção Eletrostática	Proteção eletrostática de aterramento ESD
