Destacar:
                                                cortador de chumbo de PCB totalmente automático, Máquina de corte de componentes de alta velocidade, Solução de corte de chumbo de montagem SMT

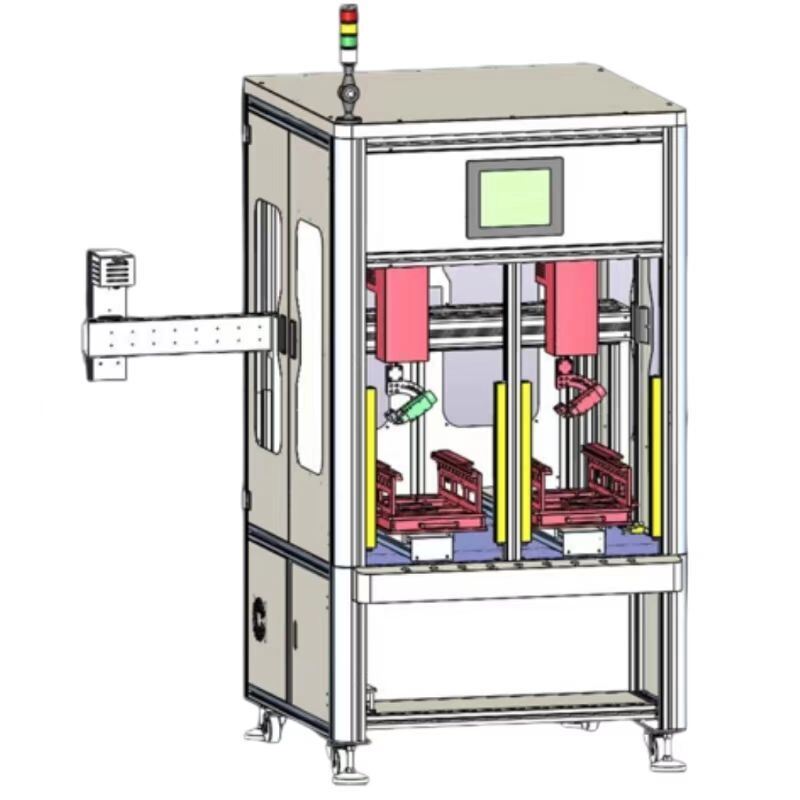

Máquina de corte de chumbo de PCB totalmente automática de alta velocidade

Solução avançada de corte de chumbo de componentes para fabricação de PCB de precisão com operação automatizada e desempenho de alta velocidade.

Especificações técnicas

Parâmetro	Especificações
Período de viagem válido	X1/200/X2/200/Y1/300/Y2/300/Z1/100/R/360° (personalizável)
Velocidade	100 pontos/minuto
Repetir a precisão	0.02-0.04 mm (rotação síncrona da correia)
Capacidade de carga de trabalho	Carga X, Y (10 kg) Carga Z (5 kg)
Dimensões	730 mm × 900 mm × 890 mm
Peso	68 kg
Construção do quadro	Estrutura de liga de alumínio de aviação com tratamento de superfície por eletroforese escovada
Sistema de accionamento	Motor a passo + guia linear + correia de regulação
Tipo de motor	Motor de precisão passo a passo
Velocidade do eixo (X/Y/Z)	0-600 mm/s
Fornecimento de energia	Voltagem total AC110V-220V
Eixos de controlo do motor	5 eixos
Resolução	0.01 mm/eixo
Método de programação	Ensinar programação ou programação de arrastar
Sistema de controlo de movimento	Cartão de controlo de movimento de cinco eixos, estável e eficiente
Capacidade de corte	Cobre 1,5 mm, Ferro 1,0 mm, Aço 0,5 mm (customizável)
Capacidade do programa	Arquivos de pontos ≤ 99, pontos ≤ 999
Intercâmbio de movimento	3 eixos
Output de entrada/saída	8 em 16 fora
Expansão do armazém	Suporta memória flash

Área de aplicação

Adequado para todos os tipos de PCBs de eletrónica de consumo e fabricação de componentes electrónicos.

Características e benefícios principais

Alta versatilidade:Compatíveis com componentes ou fios de PCB, com controlo de altura independente para operações de corte em pontos únicos ou globais
Maior flexibilidade:Instalações universais para intercâmbio rápido e chamada directa de programas através de uma interface de manobra
Performance de precisão:Taxa de defeito ≤ 0,02% para produtos normais com tolerância inferior a 0,2 mm
Design compacto:Impressão de espaço eficiente para facilitar a integração nas linhas de produção
Operação de plataforma dupla:Configuração de plataforma um-em-um-fora minimiza o tempo de inatividade e dobra a eficiência de corte
Opções de segurança:Medidas de proteção disponíveis, incluindo cortinas de luz de segurança com proteção de arranque automático
Interface do ecrã táctil:Sistema de controlo moderno com proteção opcional da grelha de segurança

Nota:Os modelos de tela sensível ao toque oferecem uma programação aproximadamente 67% mais rápida em comparação com os modelos de punho.
