Destacar:
máquina depaneling do PWB
, Máquina de desmontagem de painéis de corte a laser UV
, Máquina de desmontagem a laser de alta precisão

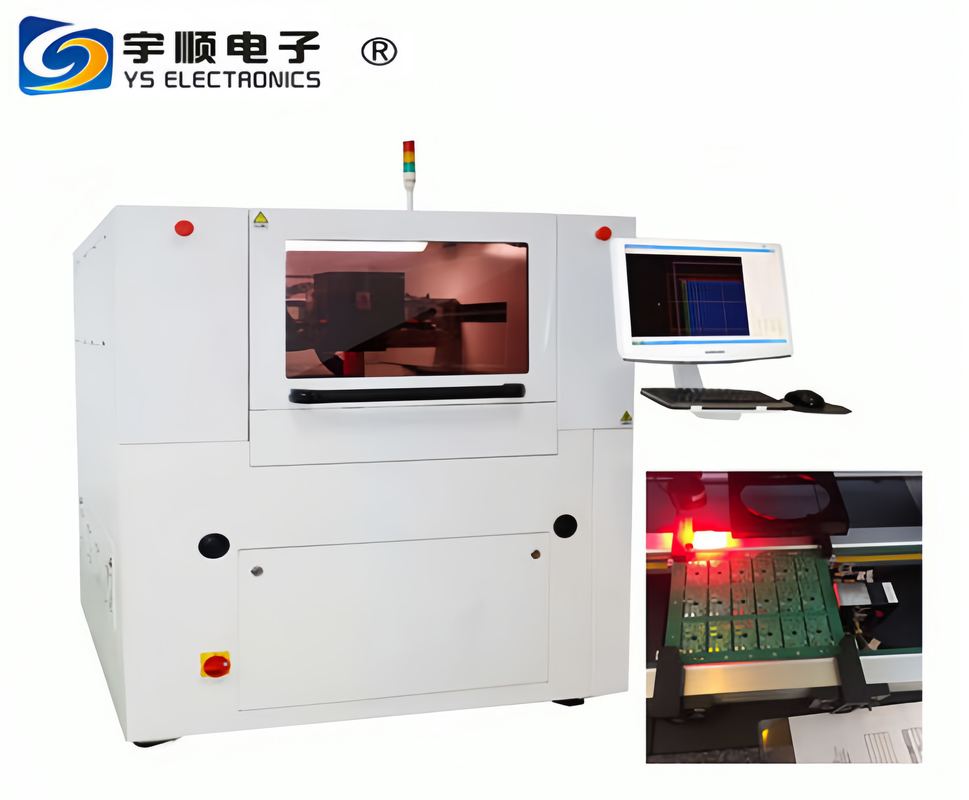

Máquina de corte a laser de placas de PCB
YSV-7A Característica do produto
Após o corte, as bordas são limpas e suaves;
Não produzir borbulhas, não haverá resíduos de poeira / partículas;
Alta precisão, especialmente para pequenos arcos e outros cortes finos;
Reduzir efetivamente a taxa de falha da moldagem
Uma peça composta com uma variedade de materiais e uma combinação de diferentes espessuras pode ser cortada uma vez
A cabeça de laser pode ajustar automaticamente a altura, fácil de manusear FPC de superfície montada de dois lados.
Com interface Perfect CAM, suporta o formato de arquivo de perfuração e fresagem;
A interface homem-máquina é amigável; o caminho óptico é selado e também tem uma integração estável e confiável de estrutura compacta; com sistema de controlo eletrónico modular, é fácil de manter.
Utilizado na processamento de placas de combinação suave e dura (PCBA RF), incluindo as placas de combinação suave e dura de FPC,que melhoram muito a adaptabilidade do equipamento e reduzem o preço.
Pode ser integrado com a linha de produção: estrutura de pórtico e design óptico de voo, fácil ac
A linha de produção, de acordo com as necessidades de produção, equipada com
O sistema INLINE permite a automatização total da produção, um
ncrescimento da eficácia da produção, é concebido para o processamento de FPC e PCB equipamento adaptado.
Aplicação de máquinas de corte a laser UV de PCB
• Utilizado no corte de uma variedade de materiais de placas de circuito flexíveis e filme de cobertura, carbonização limpa e livre; corte de material rígido Com alta qualidade, alta velocidade, espessura de até 1 mm (0,04 ").
• Dado que a luz ultravioleta é transmitida através da decomposição e da vaporização, em vez de ser derretida, quase não restam borbulhas após o processamento.
• O efeito térmico é pequeno, não há estratificação, mas após o corte, o corte
• O efeito térmico é pequeno, sem estratificação, mas após o corte, a borda de corte é precisa e lisa, e a parede lateral é íngreme.
de materiais de substrato, tais como silício, cerâmica, vidro, etc.;
• Vários filmes funcionais de formação por gravura de precisão.
• Corte de FPC/PCB eficiente e rápido, perfuração e revestimento da janela, corte de chips de identificação de impressões digitais, sub-placa de cartão de memória TF, móvel
Aplicações de corte de módulos de câmaras telefónicas
| Especificações básicas e parâmetros técnicos |
| Especificação/modelo |
YSV-7A |
| Cabeça de laser |
SP (EUA) |
| Tipo de laser |
UV |
| comprimento de onda do laser |
Laser UV de ondas de luz de 355 nm |
| Potência máxima |
10W /15w/17W |
| Frequência de repetição |
1 a 250 kHz |
| Precisão da localização da mesa de trabalho |
± 0,003 mm |
| Precisão de repetição da mesa de trabalho |
± 0,002 mm |
| Intervalo de alcance da tabela |
500 mm*500 mm |
| Precisão de localização do CCD |
0.005mm |
| Faixa de funcionamento máxima |
460mm*460mm (área maior 620*620mm pode ser personalizada) |
| Tamanho do ponto do feixe |
0.015 mm ± 0,003 mm |
| Dimensão ((L*W*H) |
1300 mmX1150 mmX1455 mm |
| Peso ((kg) |
1500 kg |
Nenhum contacto produzirá qualquer esforço mecânico e deformação.
Velocidade de plataforma de motor linear, alta precisão, baixo desgaste, fácilmanutenção, baixos custos de manutenção.
Características da máquina:
Eficiência e rapidez no corte de FPC/PCB, perfuração e revestimento da janela, corte de chips de identificação de impressões digitais, subplaca de cartão de memória TF, aplicações de corte de módulos de câmera de telefone celular.
Bloquear, delimitar, especificar o bloco ou selecionar a área cortada e moldada diretamente, a borda cortada arrundada, lisa sem borbulha, sem cola de transbordamento.Os produtos podem ser dispostos numa matriz para corte automático de posicionamento múltiplo, especialmente para padrões finos, difíceis e complexos, como a aparência de corte.Posicionamento automático CCD de alta precisão, focalização, para que o posicionamento seja rápido e preciso, poupando tempo,alta eficiênciaEntrega rápida.
Laser de alto desempenho: a utilização de lasers UV de estado sólido de marcas internacionais, com uma boa qualidade do feixe, ponto de foco é pequeno, distribuição de energia uniforme, efeito térmico é pequeno,largura da fenda é pequena, alta qualidade de corte é a garantia perfeita de qualidade de corte.
Rápido e de alta precisão: Galvanômetro de baixa deriva de alta precisão com combinação de plataforma de sistema de motor linear sem núcleo rápido, corte rápido mantendo a alta precisão da ordem dos mícrons.
Posicionamento totalmente automático: utilização de posicionamento automático CCD de alta precisão, de alta precisão, sem intervenção humana, operação simples, para obter o mesmo tipo de modo de um clique,Melhoria considerável da eficiência da produção.
Sistema de tratamento de gases de escape: sistema de sucção pode cortar todos os gases de escape para eliminar, para evitar o dano ao operador e a poluição do ambiente.
Alto grau de automação: correcção automática do galvanômetro, focagem automática, automação total,o uso de sensor de deslocamento a laser ajustar automaticamente o foco para a altura da mesa para alcançar o alinhamento rápido, poupando tempo e tranquilidade.
Fácil de aprender software: pesquisa e desenvolvimento independentes baseados no software de controle do sistema Windows, fácil de operar a interface chinesa, amigável e bonita, poderosa e diversificada,fácil de operar.
Características:
- Não.Classe de precisão: nível "000", plano 2um
- Não.Resistência à compressão: 245 ~ 254 N / mm2
- Não.Modulo elástico: 1,27 ~ 1,47 N / mm2, superior ao do ferro fundido
- Não.Coeficiente de expansão linear: 4.61×10-6 /°C
- Não.Coeficiente de amortecimento interno: 15 vezes maior que o aço, boa rigidez, pode chocar,
- Não.Coeficiente de amortecimento interno: 15 vezes maior que o aço, boa rigidez, pode chocar,
absorção de choque.
- Não.Resistência à terra: HS70 acima, boa resistência ao desgaste, 5 a 10 vezes superior à
Ferro fundido a 10 vezes superior ao ferro fundido
Diagrama do efeito de corte a laser UV FPC
Efeito de corte ao microscópio
