Destacar:
Máquina de limpeza de circuito impresso
, Máquina de limpeza de PCB de alta precisão
, Máquina de limpeza de PCB de alta eficiência
Dimensão de contorno: |
580 mm × 910 mm × 1650 mm |
Peso: |
Sobre 600KG |
Espessura máxima da peça machável: |
4 mm ((Por favor, comunique-se com o fabricante do equipamento com antecedência) |
Tipo de produtos processáveis: |
QFN、DFN、BGA、LGA、FC、MEMS,LED Placa BT de contas de luz e outros materiais com as mesmas característic |
Fonte: |
Fase única AC220V±10%, Potência máxima 4,5 KVA |
Máquina de limpeza de PCB de alta eficiência e alta precisão

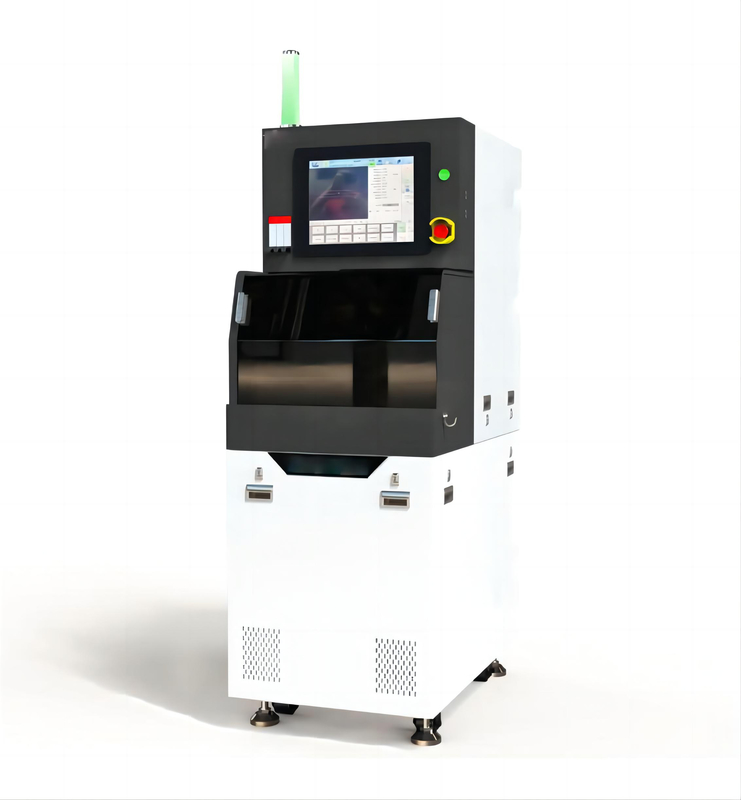

YSL 3600 Máquina de escrever de alta eficiência e alta precisão
Requisitos do ambiente de utilização do equipamento e parâmetros técnicos
YSL3600Método de corte eficiente de eixo único da máquina de escrever de precisão; o processamento máximo
tamanho da peça de trabalho é 150 * 150mm, adequado para pequenos materiais de embalagem substrato, materiais macios
corte, carregamento e descarregamento manuais, transmissão e posicionamento automáticos, corte automático de alinhamento.
1A máquina de escrever deve ser instalada sem vibrações visíveis.
Temperatura de funcionamento entre 20 e 25 °C
°C e permanece constante; a umidade relativa é < 60%, sem condensação.
2O ar comprimido utilizado pela máquina de escrever deve ser limpo, sem óleo e sem água.
e o ar comprimido deve ser filtrado através do secador a frio.
3A qualidade da água de arrefecimento de corte da máquina de corte deve ser limpa, sem impurezas.
A temperatura da água deve estar entre 16°C e 20°C, e a temperatura da água deve fluctuar
A temperatura da água é igual ou inferior a ± 1°C; a temperatura excessiva da água pode causar cortes e
dge ruptura, desgaste da membrana, lâmina e corte; temperatura da água da máquina de corte
a temperatura deve estar entre 9°C e 16°C e a flutuação da temperatura da água é igual ou inferior a t
± 2°C; a temperatura excessiva da água pode provocar a fusão do estanho, o corte inverso e a ruptura
(A diferença da temperatura ambiente está dentro de ± 3°C para evitar uma condição excessiva.
Ensa)
4.A qualidade da água da água de arrefecimento do fuso utilizado na máquina de escrever deve ser c
A temperatura da água deve estar entre 12°C e 20°C, e o
r a flutuação da temperatura é igual ou inferior a ± 1°C. Se a temperatura da água exceder
O sistema de refrigeração do fuso pode ser alterado, a precisão e a estabilidade do
O fuso, resultando em desvio de corte, má qualidade de corte e outras condições.
a temperatura ambiente e a temperatura de corte no limite de ± 3°C)
5O teor de óleo de fonte gasosa é inferior a 0,5 mg/m3.
| Fundamentos Parâmetros |
| Dimensão de contorno |
580 mm × 910 mm × 1650 mm |
| Peso |
Cerca de 600 kg |
| Espessura máxima da peça machável |
4 mm ((Por favor, comunique-se com o fabricante do equipamento com antecedência) |
| Tipo de produtos processáveis |
QFN,DFN,BGA,LGA,FC,MEMS,LED Placa BT de contas de luz e outros materiais com as mesmas características físicas |
| Fonte |
solteirofase AC220V±10%, potência máxima 4,5 KVA |
|
Ar comprimido
|
Pressão de ar comprimido de alimentação: superior a 0,6 MPa, a flutuação de pressão inferior a 0,02 MPa |
| |
Pressão de funcionamento do equipamento:0.55-0.6MPa |
| |
Consumo máximo: 200 l/min |
| |
Precisão de filtragem: 0,01 μm/99,5% de ar comprimido limpo e sem óleo |
|
Água de arrefecimento
|
Pressão:0.2-0.3MPa |
| |
Pico de consumo:20,0 L/min |
| |
Temperatura: 17°C ± 2°C (De acordo com o ajustamento de potência exigido do material de processamento, quanto maior a potência, menor a temperatura) |
| Cortar água |
Pressão:0.2-0.3MPa |
| |
Pico de consumo:60,0 L/min |
| |
Temperatura:10°C-16°C ((Quando a temperatura da água tiver requisitos especiais, contacte o fabricante do equipamento com antecedência) |
| Gás de escape do ar |
Descarga total de ar do equipamento:1.5 m3/min |
| |
Velocidade do ar da saída de ar do equipamento: > 17 m/s |
| Temperatura de funcionamento do equipamento |
23°C ± 2°C |
| Umidade relativa do ambiente |
40%-60%, sem condensação |
| Local de colocação do equipamento |
Manter longe da fonte de vibração, longe do vento forte, poeira, neblina de água, dispositivo de neblina de óleo. |
