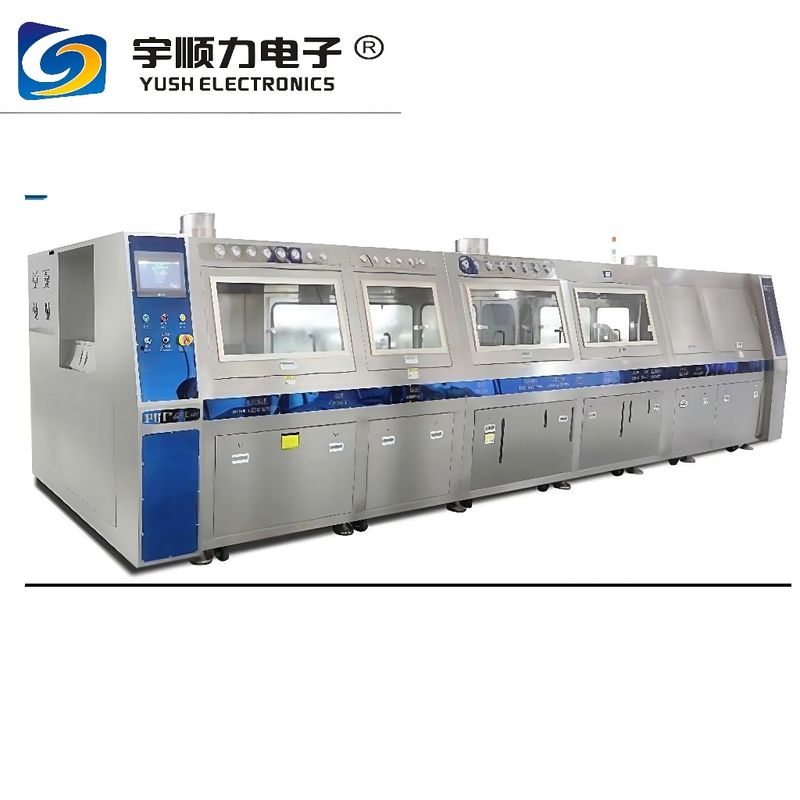

Máquina de limpeza online de PCBA à base de água de alta eficiência e ecológica YSL-600-500
Máquina de limpeza online de PCBA à base de água de alta eficiência e ecológica YSL-600-500
Equipamento Principol
Características
1. Modo de limpeza totalmente automático: O PCBA corre paralelo numa correia de malha com uma largura de W600mm.
alta pressão e em direcções iguais através dos braços de pulverização.
O processo completo de limpeza automática, enxaguamento (abertura do circuito) e secagem;
2- Visualização do processo completo: janela de visualização de vidro temperado, tornando o processo de limpeza claro de uma só vez.
3. Projeto científico do bico (patenteado): adopta uma distribuição gradualmente crescente em ambos os lados - limpeza completa, e o braço de pulverização e o bico são
Desmontável.
4Pressão ajustável do bico visual: Resolve o problema da colisão e borbulha de peças de pequeno porte sob pulverização de alta pressão.
condições durante a limpeza.
5A janela de visão e a entrada estão equipadas com protecção fotoelétrica para evitar que a solução de limpeza salte e a placa caia.
A detecção garante a sua segurança.
6- Sistema de limpeza completo: o reservatório de diluição padrão e o reservatório de enxaguamento por pulverização estão ambos equipados com sistemas de aquecimento que melhoram a limpeza
reduzir o tempo de limpeza e ser compatível
Execute lavagem com água ou limpeza química para SMT; Limpe minuciosamente e efetivamente os contaminantes orgânicos e inorgânicos, como resina e pasta de solda
permanecendo na superfície do PCBA da THT.
7O sistema de filtragem incorporado para limpeza e recuperação tem a função de compensar a concentração da solução de limpeza.
é condensado e recuperado para reciclagem, reduzindo a quantidade de solvente utilizada.
8Material do corpo: Todo o corpo é feito de aço inoxidável, resistente a ácidos, alcalinos e outras soluções de limpeza.
9. Equipar uma fonte de alimentação de reserva UPS para protecção. Em caso de falha sólida, deve ter um botão de parada de emergência e função de protecção contra fugas.
10Menores custos operacionais: Menores custos de investimento em equipamento, serviços localizados, equipas e abundante fornecimento de peças sobressalentes
YSL-600-500 Definir a configuração do parâmetro:
Área de limpeza: o tanque de armazenamento de limpeza é utilizado para recuperar e armazenar a solução de limpeza, e para realizar filtragem, aquecimento e monitorização em três fases, bem como
como monitorização do nível do líquido na solução de limpeza.
Bomba de água de pré-limpeza: 1,1 kW (1 unidade), bomba de água de limpeza: 5,5 kW (2 unidades);
Volume do reservatório de armazenamento: ≤ 270 L (1 unidade)
Dispositivo de filtragem: elementos de filtragem pré-limpos 0,45UM ((5 peças), limpeza 1 e limpeza 2 cada elemento de filtragem 0,45UM ((5 peças), filtros de aço inoxidável
1.5 mm (3 peças); Potência de aquecimento: 18 kW (2 peças), temperatura de aquecimento: temperatura ambiente -100°C (regulavel);
Protecção do nível do líquido: nível baixo, nível médio, nível de parada, nível de excesso.
Pressão de pulverização: 0,1-0,7 MPa (regulavel)
Área de enxaguamento: o reservatório de água de enxaguamento é utilizado para recuperar a água armazenada e a água de enxaguamento é submetida a filtragem por desbordamento + pulverização final em circuito aberto,
aquecimento e monitorização, bem como monitorização do nível do líquido.
Bomba de água pré-enxaguante: 1.1KW (1 unidade), bomba de água de enxaguante 1:3KW (1 unidade), bomba de água de enxaguante 2:1.1KW (1 unidade);
Volume do reservatório de água de pré-lavagem: ≤ 27 L (1 unidade) Capacidade do reservatório de água de lavagem 1: ≤ 72 L (1 unidade); Volume do reservatório de água de pulverização final: ≤
55L (1 unidade);
Potência de aquecimento do reservatório de água pré-lavagem: 9KW (1 peça); Potência de aquecimento do reservatório de água de lavagem: 18KW (2 itens); Lavagem 2. Potência de aquecimento do reservatório de água de pulverização final:
9KW (1 peça) Temperatura de aquecimento: temperatura ambiente -45°C (regulavel)
Dispositivo de filtragem: filtragem por sobrecolagem, tela de filtragem de aço inoxidável de 0,5 mm (1 peça);
Protecção do nível do líquido: nível baixo, nível médio, nível de parada, nível de excesso.
Pré- enxaguar, enxaguar 1, enxaguar 2 Pressão de pulverização: 0,1-0,6 MPa (regulado), pulverização final: Pressão de pulverização: 0,1-0,3 Mpa (regulado)
Área de secagem: a secção de secagem é utilizada para secar completamente os produtos e conduzir a circulação de ar quente + aquecimento e controlo da temperatura do ar.
Ventilador de ar quente: 1.5KW (1 peça), tubo de aquecimento com nadadeiras: 15KW (6 peças de 2500W), temperatura de aquecimento: temperatura ambiente -95°C (ajustável);
Dispositivo de circulação da correia de malha: O dispositivo de circulação é composto por um motor de redução, uma correia de malha de aço inoxidável, um conversor de frequência, etc.
Cinturão de malha para funcionar sem problemas.
Potência do motor: 90 W (1 conjunto), conversor de frequência: 200 W ((1 unidade), codificador 1 unidade;
Parâmetros do equipamento
|
Conteúdo
|
Parâmetros
|
|
Tamanho da área de limpeza
|
O comprimento total das três secções de limpeza é de 1140MM
|
|
Dimensões da aparência do equipamento:
|
5000MM*1960MM*1840MM
|
|
Fluxo de processo:
|
Para a secção do quadro, separação de vapor de água, pré-limpeza - limpa limpa 1-2 - isolamento químico -
Câmara de drenagem - enxaguar - enxaguar - enxaguar 12 - a pulverização final - corte de vento 1 - corte de vento 2 - secagem -
secagem da chapa 2 parágrafos
|
|
Cálculo da capacidade
|
Velocidade da correia de malha: ajustável de 0,1 a 1,5 metros por minuto.
velocidade de trabalho de 0,4-0,5 metros por minuto.
Referência: Para placas de 450 mmX100 mm, o espaçamento entre as placas é de 5 mm, e a distância de trabalho
A velocidade é de 0,5 metros por minuto.
|
|
Produção: aproximadamente 13 metros quadrados por hora; Método de cálculo: largura total/velocidade da correia de malhas
Exemplo: placa de 150*200 mm, potência por hora: aproximadamente 450 PCS/H. Esta potência é para referência
Método de cálculo: metros quadrados totais/metros quadrados individuais
|
|
Altura da superfície transportadora
|
950±50 mm (ajustar)
|
|
Direção de entrada e saída:
|
Esquerda para dentro, direita para fora (visto a partir da janela da frente da unidade)
|
|
Volume de escape (volume de extracção de ar):
|
cerca de 36 M3/Min;Diâmetro da saída de escape: 250 mm, três na frente, no meio e na traseira
|
|
Peso:
|
cerca de 1800KG
|
|
Requisitos de alimentação
|
AC380/3P/50H;Potência total: 102 kW/160 A Potência nominal de funcionamento: 55 kW/85 A
|
