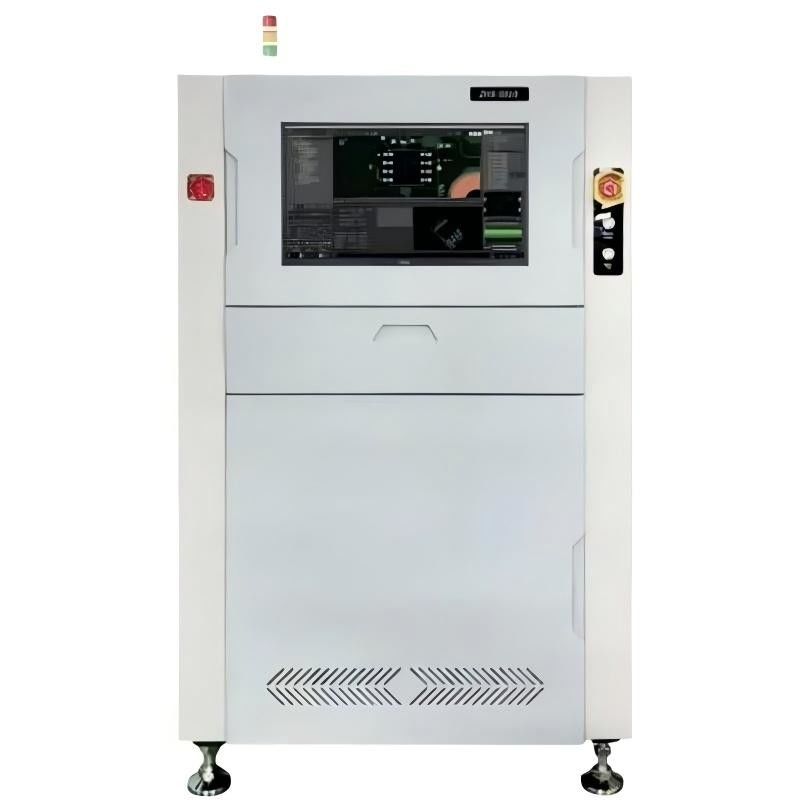

Equipamento de inspecção óptica totalmente automático de pista única / dupla AOI online de alta precisão

Name: Equipamento de inspecção óptica totalmente automático de pista única / dupla AOI online de alta precisão
Brand: YUSH Electronic Technology Co.,Ltd
SKU: O número de veículos é:
Price: 15,300.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Jiangsu

Marca: YUSH

Certificação: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Número do modelo: O número de veículos é:

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 conjunto

Preço: USD 12800~17800

Detalhes da embalagem: caixa de madeira revestida

Tempo de entrega: 7 dias

Termos de pagamento: L/C, D/A, D/P, T/T, Western Union

Habilidade da fonte: 10 conjuntos/mês

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                AOI online de alta precisão, AOI em linha de faixa única, AOI de dupla faixa online


Fornecimento de energia:	220V±10%,50/60Hz,1.6KW	Sistema de operação:	janelas 10 pro
Exibição:	24"LED	Câmara:	OCD de alta velocidade 12MP ((25MP para opção)
Lentes:	Lente telecentrista

Fornecimento de energia:	220V±10%,50/60Hz,1.6KW
Sistema de operação:	janelas 10 pro
Exibição:	24"LED
Câmara:	OCD de alta velocidade 12MP ((25MP para opção)
Lentes:	Lente telecentrista

Equipamento de inspecção óptica totalmente automático de pista única / dupla AOI online de alta precisão

YSL-S910 Equipamento de inspecção óptica totalmente automático de pista única/dual, AOI em linha de alta precisão

Características
Algoritmo inteligente de reconhecimento e detecção, alcançando rápido
Programação e detecção precisa
Plataforma de controlo de alta precisão
A plataforma de movimento adota o sistema de duplo condutor, alta velocidade, estável
Sem vibrações, sem ruídos.
Câmara industrial de alta velocidade
Sistema de grelha de estrutura multiprojectiva
O algoritmo de deslocamento de fase de N passos baseado nas franjas de Moir é capaz de fornecer
Nível de micrômetro Precisão de detecção
manipulação de reflexos e sombras
Equipamento de inspecção óptica totalmente automático de pista única / dupla AOI online de alta precisão 1

A tecnologia única de reconstrução de nuvem de pontos 3D pode melhorar muito a precisão de detecção e a abicidade de detecção, pode cobrir efetivamente a área cega de detecção 2D,2D é difícil de detectar o pé IC, a flutuabilidade das peças pode atingir 100% taxa de detecção.

Equipamento de inspecção óptica totalmente automático de pista única / dupla AOI online de alta precisão 2

Sob a coordenação profunda da câmara ultra-alta velocidade COAXPRESS de 12MP de alta definição e vários conjuntos de unidades de projeção digital 1080P, através de uma fonte de luz de torre LED de quatro cores RGBW de vários estágios,A projecção digital de 360° não em ângulo morto e a aquisição de imagem eficiente e o efeito real podem ser alcançados.

Equipamento de inspecção óptica totalmente automático de pista única / dupla AOI online de alta precisão 3

Profilometria de medição de fase (PMP) baseada na projecção de movimento sinusoidal por grelha de estrutura, as imagens múltiplas por deslocamento de fase discreto, para calcular a distribuição de fase por multifase,a triangulação e assim por diante para obter a alta precisão de contorno e volume do objeto, para obter a exibição de imagens estereoscópicas 3D a cores verdadeiras

技术参数 deveriam serECHNEu...CAL Parâmetro
影像系统 Sistema de visão	S910	S920	D910 D920
摄像头 Câmera	Máquina fotográfica de alta velocidade CCD, 12 milhões de pixels (opção: 25 milhões de pixels)
镜头 Lente	工业镜头 Lente telecentrista
投影单元 Sistema de projecção	4 direcções de projecção de luz 4 grades de projecção direccional
Fonte de luz	环形RGBW四色LED光源 Anel RGBWLEDLight
Resolução óptica	15 μm (opcional 12 μm, 10 μm, 8 μm)
VOC	60 × 45 mm ((15 μm) / 48 × 36 mm ((12 μm) / 40 × 30 mm ((10 μm)
检测能力 Performancee
3D altitude range Intervalo de medição de altura 3D	标准精度下: - 2~20mm, 高精度下: - 2~10mm
Alta resolução Resolução de altura	00,4 μm
Precisão de detecção de altitude Precisão de altura num alvo certificado	± 3 μm
Recuperação e recorrência de GR&R	≤ 10%
XY 定位精度 (precisão de posição XY) Precisão da posição de deslocamento	10 μm	5 μm	10 μm 5 μm
检测不良类型 nspectionTipos	缺件,偏移,歪斜,立碑,侧立,翻件,极性反,错件,破损,多锡,少锡,短路, dimensão Falha, desvio, distorção, lápide, cartaz, invertido, polaridade inversa, errada, danificada, demasiado baixa, insuficiente, curta, dimensão.
板?? compensação Pintura de PCB	± 5 mm ((2%)
equipamento Parâmetros da máquina
检测基板尺寸范围 Boardsize range	双轨时:50×50?? 510×300mm ((Max:510×320mm requer saída da fábrica antes da indicação) 50 × 50 ∼ 510 ∼ 460 mm 单轨时: 50×50 ¥510 ¥560 mm
零件上下限高 Espaço livre para o lado superior/do lado do bot	40/40 mm
Espessura de PCB Espessura do PCB	00,5-5,0 mm
轨道高度 Altura do transportador	900 ± 20 mm
尺寸 ((宽×深×高,高度不含三色报警灯) Dimensão (W × D * H, não contém luz da torre)	1200 × 1280 × 1656 mm	1382 × 1389 × 1600 mm	1200 × 1520 × 1656 mm	1300 × 1632 × 1600 mm
驱动系统 Condutor	伺服电机 Servo motor	Máquina de eletricidade Motor linear	伺服电机 Servo motor	Máquina de eletricidade Motor linear
Peso Peso	~ 700 kg	~ 900 kg	~ 950 kg	~ 1150 kg
电源 Fornecimento de energia	220V±10%,50/60Hz,1.6KW		220V±10%,50/60Hz,2.5KW
气源 Fornecimento de ar	0.5mpa, 40cm3/min
Sistema operacional Sistema de operação	Windows 10 Pro
Parâmetros do motor principal Parâmetros do PC	CPU:Intel I9, RAM:128G,HDD:1TB S SD+4TB empresa级HDD,GPU:RTX3060(12G显存) Intel 9 CPU,Memória:128G,Hard disk 1TB SSD+4TB Enterprise-dass HDD,GPU:RTX3060(12GMemory
显示器 Exibição	24"LED
界面显示 Resultado	2D/3D 真彩图 2D/3D cor verdadeira
