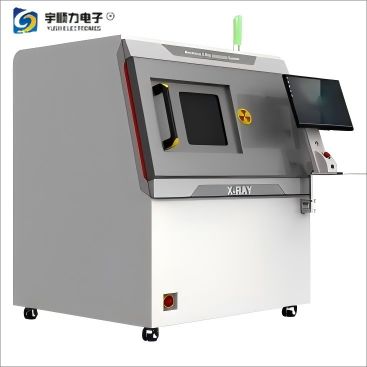

Solução de Raios-X de Alta Eficiência YS-X6600, Fabricante de Sistema de Inspeção por Raios-X de Microfoco

Name: Solução de Raios-X de Alta Eficiência YS-X6600, Fabricante de Sistema de Inspeção por Raios-X de Microfoco
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-X6600
Price: 38650 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Guangdong

Marca: YUSH

Número do modelo: YS-X6600

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Preço: USD38650

Tempo de entrega: 20 dias úteis

Termos de pagamento: L/C, D/A, D/P, T/T, Western Union

Habilidade da fonte: 100

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:

Peso:	1170kg	Modelo:	YS-X6600
Tamanho Padrão:	540mm*450mm	Potência total:	1700w

Peso:	1170kg
Modelo:	YS-X6600
Tamanho Padrão:	540mm*450mm
Potência total:	1700w

Solução de Raios-X de Alta Eficiência YS-X6600, Fabricante de Sistema de Inspeção por Raios-X de Microfoco

1. Aplicação

1: Semicondutor	2: Eletrônica automotiva	3: PCB’A	4: LED
5: Inspeção BGA/QFN	6: Fundição de alumínio	7: Molde	8: Componentes elétricos e mecânicos
9: Semente de agricultura biológica	10: Componente de aviação	11: Cubo da roda	12: Fio/USB/Plug

2. Funções e Características

Função	Vantagens
O tubo de raios X e o detector podem se mover ao longo da direção ZA velocidade da mesa movendo-se ao longo da direção X-Y pode ser ajustada.	Maior faixa de detecção efetiva, melhorando a ampliação e a eficiência de detecção do produto.
Detector de painel plano digital de alta definição. Máx.Ângulo Inclinadoé 60°, as amostras podem ser observadas com uma perspectiva única.	Fácil de identificar os defeitos laterais do produto e obter detecção sem ângulo morto.
Longa vida útilTubo de raios X, livre de manutenção para toda a vida.	Adote a principal fonte de raios X japonesa Hamamatsu do mundo
Defeitos menores que 2,5μm podem ser detectados. Alta precisão de repetição de detecção.	Fácil de distinguir a dobra e a quebra do fio de ouro do pacote de semicondutores.
Função de medição CNC poderosa, pode testar automaticamente, o programa de teste pode ser editado.	Adequado para inspeção em larga escala e melhora a eficiência da detecção.
Grande espaço de inspeção, pode colocar várias amostras de grandes dimensões. A mesa pode transportar itens de 10KG.	Mesa grande para grandes placas de controle industrial, tiras de LED ultralongas e produtos eletrônicos para vários campos
Visualização de navegação grande, a mesa se moverá para onde você clicar com o mouse.	Muito fácil de operar, encontre rapidamente os defeitos do item e melhore a eficiência da detecção

3. Parâmetros técnicos de hardware

Tipo de tubo	Tubo de raios X microfoco selado
Tensão do tubo	Tensão do tubo
Corrente do tubo	10-200uA(software limitado a 89uA)
Tamanho do ponto focal	5-15μm
Método de resfriamento	Resfriamento por convecção
Tipo de detector	Detector de painel plano digital HD (FPD)
Área de imagem	130mm*130mm
Matriz de pixels	1536*1536 pixels
Ângulo Inclinado	0-60°
Precisão do teste repetido	3μm
Velocidade de inspeção do software	3,0s/ponto (Excluindo tempo de carregamento e descarregamento)
Tamanho padrão	540mm*450mm
Área de inspeção efetiva	500mm×420mm
Capacidade de carga	≤5Kg
Plataforma operacional	Mouse, teclado, 2 modos de operação
Placa de chumbo interna	Placa de chumbo de 5 mm de espessura (isolar a radiação)
Dimensões	1245mm(C) * 1230mm(L) * 1900mm(A)
Peso	1170Kg
Fonte de alimentação	AC 110-220V(+10%)(fonte de alimentação geral internacional)

4. Parâmetros técnicos do software

Curto BGA	Imagens NG predefinidas, o software contrasta e reconhece automaticamente
Solda falsa BGA	Imagens NG predefinidas, o software contrasta e reconhece automaticamente
Medição de área	Tamanho da área padrão predefinido, função de prompt de produto NG.
Medição de tamanho	Distância, curvatura da linha de ouro, inclinação, ângulo, etc.
Posicionamento automático	Função de zero automático da mesa ao ligar, reinicialização do sistema
Modo de controle	Controle automático CNC, teclado de controle manual, mouse, 3 modos são opcionais.

5. Controle da mesa

1. A velocidade da mesa pode ser ajustada pela barra de espaço: baixa, normal e alta velocidade.

2. Os movimentos dos três eixos X, Y, Z e o ângulo inclinado são controlados pelo teclado.

3. Visualização de navegação grande, imagem de navegação clara, a mesa se moverá para onde você clicar com o mouse.

6. Programação CNC

1. Basta clicar no mouse e você pode escrever programas.

2. A mesa de objetos se move ao longo da direção X, Y para posicionamento; o tubo de raios X e o detector se movem ao longo da direção Z para posicionamento.

3. Tensão e corrente definidas por software.

4. Configurações de imagem: brilho, contraste, ganho automático e exposição

5. Os usuários podem alterar o tempo de pausa para conversão de programa.

6. O sistema anti-colisão pode maximizar a inclinação e a observação das peças.

7. Análise automática do diâmetro, proporção da cavidade, área e arredondamento do BGA.

7. Princípio de funcionamento dos raios X
