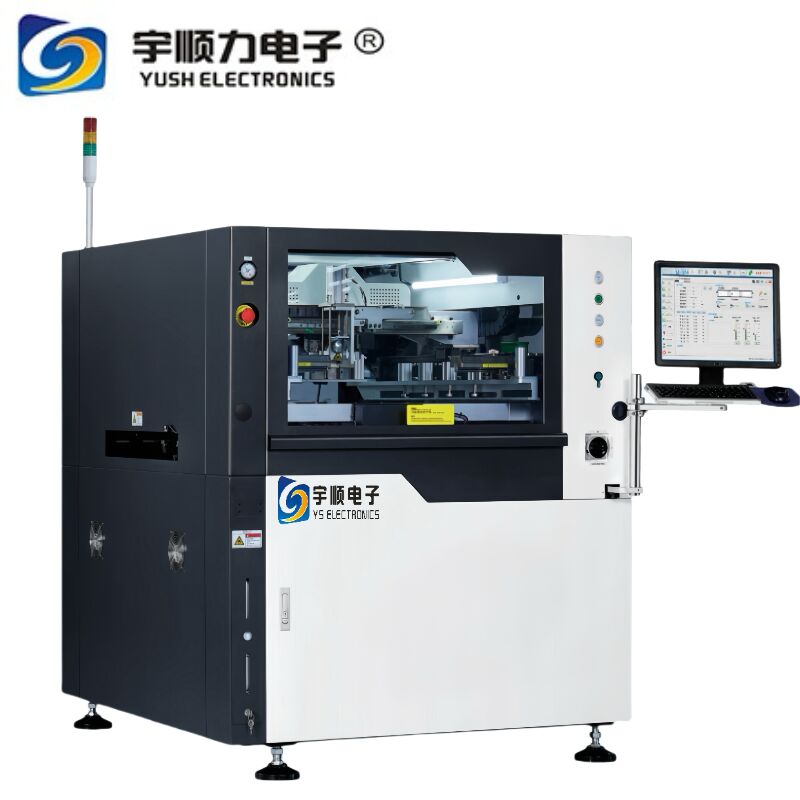

Impressora de pasta de solda totalmente automática de alta precisão para produção de PCB
Impressora de pasta de solda totalmente automática de alta precisão para produção de PCB
Especificações de desempenho da máquina
| Repetir a precisão da posição | ±10μm@6σ, CPK≥2.0 |
|---|
| Precisão de impressão | ± 18μm@6σ, CPK≥2.0 |
|---|
| NCP-CT (excluindo limpeza e impressão) | < 7,5 segundos |
|---|
| HCP-CT (incluindo limpeza e impressão) | 18 centímetros/pcs |
|---|
| TC de processo | Quatro minutos. |
|---|
| Linha de transferência CT | 2min |
|---|
Parâmetros de processamento do substrato
| Tamanho máximo da placa | 510*510 mm (opcional atualização para: 610*510 mm) |
|---|
| Tamanho mínimo da placa | 50*50 mm |
|---|
| Espessura do painel | 0.4 ~ 6 mm |
|---|
| Câmara Faixa mecânica | 528*510 mm |
|---|
| Peso máximo da placa | 5 kg |
|---|
| Espaçamento livre das bordas da placa | 2.5 mm |
|---|
| Altura da prancha | 23 mm para além dos elementos de traço |
|---|
| Velocidade de transporte | 900 ± 40 mm |
|---|
| Velocidade máxima de transporte | Controle segmentado, 1500 mm/s (máximo) |
|---|
| Direcção do transporte | Uma fase |
|---|
Parâmetros de impressão
| Velocidade de impressão | 10~200 mm/sec |
|---|
| Pressão de impressão | 0.5~20kg |
|---|
| Modo de Impressão | Uma/Duas vezes |
|---|
| Tipo de espremedor | Capa de borracha/espremedor (ângulo 45/55/60) |
|---|
| Descolagem | 0~20 mm |
|---|
| Velocidade do clique | 0~20 mm/s |
|---|
| Tamanho do quadro do modelo | 470*370mm~737*737mm |
|---|
| Método de posicionamento das malhas de aço | Posicionamento automático na direção Y |
|---|
Parâmetros de limpeza
| Sistema de limpeza | Seco, Molhado, Vaso três modos |
|---|
| Limpeza de alta velocidade | Limpeza integrada e de tecidos |
|---|
| Sistema de limpeza | Tipo de pulverização lateral |
|---|
| Tração de limpeza | Geração automática |
|---|
| Posição de limpeza | Limpeza dos postos |
|---|
| Velocidade de limpeza | 10-200 mm/sec |
|---|
| Consumo de líquidos de limpeza | Automático e ajustável manualmente |
|---|
| Consumo de papel de limpeza | Automático e ajustável manualmente |
|---|
Parâmetros de visão
| CCD FOV | 10*8 mm |
|---|
| Tipo de câmara | 130 mil CCD Câmera digital |
|---|
| Sistema de câmara | Estrutura óptica de bloqueio/desbloqueio |
|---|
| Tempo de ciclo da câmara | 100 ms |
|---|
| Tipos de marcas fiduciárias | Forma da marca fiduciária padrão: redonda, quadrada, diamante, cruz, pedestal e perfil |
|---|
| Tamanho da marca | 0.1-6 mm |
|---|
| Número da marca | Max: 4 peças |
|---|
| Afasta-te do número. | Max: 1pcs |
|---|
Parâmetros da máquina
| Fonte de energia | AC: 220±10%, 50/60Hz 2,2KW |
|---|
| Pressão do ar | 4 a 6 kgf/cm2 |
|---|
| Consumo de ar | Cerca de 5 litros/min |
|---|
| Temperatura de funcionamento | -20°C~+45°C |
|---|
| Umidade do ambiente de trabalho | 30% ~ 60% |
|---|
| Dimensão da máquina (sem luz da torre) | 1500 ((H) mm |
|---|
| Comprimento da máquina | 1240 ((L) mm |
|---|
| Largura da máquina | 1410 ((W) mm |
|---|
| Peso aproximado da máquina | Aproximadamente: cerca de 1100 kg |
|---|
| Requisitos relativos ao suporte de carga do equipamento | 650 kg/m2 |
|---|
Especificações do equipamento
Modelo de equipamento: YS-GT
Tamanho: 1240 ((L) * 1410 ((W) * 1500 ((H) mm
Requisitos de energia
Fornecimento de energia principal: CA: 220 ± 10%, 50/60HZ 3KW de fonte de energia estável com corrente nominal, tipo de tomada: sistema britânico.
Requisitos de abastecimento de gás
Fornecimento principal de gás: Uma fonte de gás industrial estável com uma pressão de 4,0-6 kgf/cm2.
Peso da máquina
Aproximadamente 1100 kg
Ambiente de utilização do equipamento
- Temperatura da oficina: -20°C~+45°C
- Umidade da oficina: 30-60%
- Proteção contra a eletricidade estática: são necessárias a ligação à terra ESD e a proteção contra a eletricidade estática.
- Capacidade de carga do piso: deve ser ≥ 650 kg/m2
