impressora semi auto da tela da pasta da solda da máquina de impressão do PWB 10kg de 450mm x de 350mm

Name: impressora semi auto da tela da pasta da solda da máquina de impressão do PWB 10kg de 450mm x de 350mm
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-X9
Price: 3000 USD
Availability: InStock

Detalhes do produto

Lugar de origem: jiangsu

Marca: YUSH

Certificação: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Número do modelo: YS-X9

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Preço: USD3000

Detalhes da embalagem: Caso de Plywooden

Tempo de entrega: 6-7days

Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Habilidade da fonte: mês de 300 grupos

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                impressora da tela da pasta da solda, máquina da impressora da pasta da solda


Tamanho máximo da placa (X x Y):	450mm x 350mm	Tamanho mínimo da placa (Y x X):	50mm x 50mm
Espessura do PWB:	0.4mm~14mm	Warpage:	Linha 1% de Máximo PWB Diagonal
Peso máximo da placa:	10kg	Diferença inferior máxima:	20mm
Velocidade de transferência:	1500mm/s (MAX)

Tamanho máximo da placa (X x Y):	450mm x 350mm
Tamanho mínimo da placa (Y x X):	50mm x 50mm
Espessura do PWB:	0.4mm~14mm
Warpage:	Linha 1% de Máximo PWB Diagonal
Peso máximo da placa:	10kg
Diferença inferior máxima:	20mm
Velocidade de transferência:	1500mm/s (MAX)

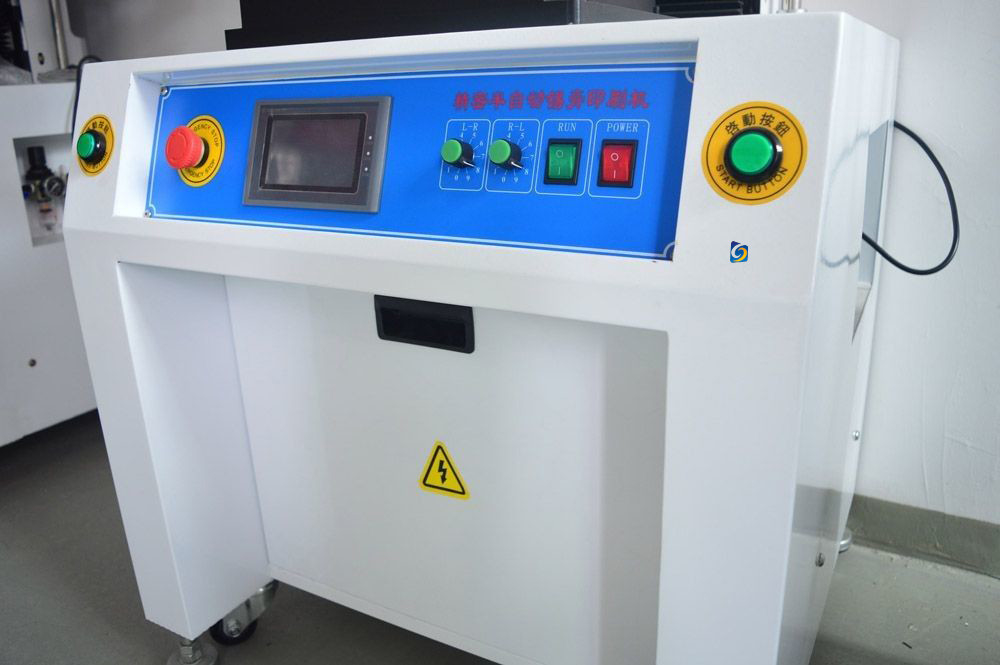

impressora semi auto da tela da pasta da solda da máquina de impressão do PWB 10kg de 450mm x de 350mm

máquina de impressão semi auto do estêncil de SMT da impressora da tela da pasta da solda da máquina de impressão do PWB 10kg de 450mm x de 350mm

Parâmetro técnico

Artigo nenhum	YS-X9
Parâmetros do PWB
Tamanho máximo da placa (X x Y)	450mm x 350mm
Tamanho mínimo da placa (Y x X)	50mm x 50mm
Espessura do PWB	0.4mm~14mm
Warpage	Linha 1% de Máximo PWB Diagonal
Peso máximo da placa	10kg
Diferença da margem da placa	Configuração a 3mm
Diferença inferior máxima	20mm
Velocidade de transferência	1500mm/s (MAX)
Altura de transferência da terra	980 ±40mm
Sentido da órbita de transferência	, Da direita para a esquerda, Esquerdo-esquerdo de direitas, Direito-direito (ajustes do programa)
Modo de transferência	Uma órbita da fase
PWB que aperta o método	Pressão lateral flexível programável + placa adaptável do PWB espessura + de sução da parte inferior vácuo integral da cavidade (opcional: 1, vácuo parcial multiponto na parte inferior; 2, borda travando e aperto da carcaça)
Método do apoio	Dedal magnético, bloco alto igual, cavidade da sução do vácuo, especial dispositivo elétrico do workpiece.
Parâmetros de impressão
Cabeça de impressão	Cabeça de impressão inteligente suspendida do laço fechado (motor linear)
Tamanho de quadro do molde	370mm x 470mm~737 milímetro x 737 milímetros
Área imprimindo máxima	450mm x 350mm
Tipo do rodo de borracha	Rodo de borracha de aço/rodo de borracha da colagem (ângulo 45°/55°/60°matching processo de impressão)
Comprimento do rodo de borracha	220mm~500mm
Altura do rodo de borracha	65 ±1mm
Espessura do rodo de borracha	revestimento semelhante ao diamante do carbono de 0.25mm
Modalidade de impressão	Impressão simples ou duplo do rodo de borracha
Comprimento de Demoulding	0,02 milímetros - 12 milímetros
Velocidade de impressão	0~ 200 mm/S
Imprimindo a pressão	0.5- 10Kg
Imprimindo o curso	±200mm do centro
Parâmetros da imagem
Campo de visão	6.4mm x 4.8mm
Escala de ajuste da plataforma	X, Y: ±7.0MM, θ: ±2.0°
Tipo do ponto da avaliação de desempenho	Ponto padrão da avaliação de desempenho da forma (padrão) de SMEMA, almofada da solda/ aberturas
Sistema da câmera	Câmera independente, para cima/para baixo sistema da visão da imagem latente, lugar de harmonização geométrico
Parâmetro de desempenho
Precisão da repetição da calibração da imagem	±10.0 σ do mícron @6, Cp≥2.0
Precisão da repetição da impressão	±20.0 σ do mícron @6, Cp≥2.0
Tempo de ciclo	< 7s="">
Comutação do produto	< 5mins="">
Equipamento
Exigências de poder	AC220V ±10%, 50/60HZ, 15A
Exigências do ar comprimido	4~6Kg/cm2, diâmetro 10,0 do tubo
Sistema operacional	Windows XP
Dimensão externo	L1140x W1410x H1480mm
Peso da máquina	Around1000Kg
Temperatura e módulo de controle da umidade (opcional)
Temperatura do ambiente	23±3℃
Humidade relativa	45~70%RH4

impressora semi auto da tela da pasta da solda da máquina de impressão do PWB 10kg de 450mm x de 350mm 0

Velocista 3M Solder Paste Printer, desde que é estrutura simples e segura, posicionamento exato e fácil ajustar, desse modo ele pode rapidamente e automaticamente ajustar a altura do pino para a espessura diferente do PWB.

O bocal de pulverizador faz o líquido de limpeza polvilhado uniformemente no papel de limpeza. O limpador de borracha arcado é macio, antiusura e antiferrugem, limpando completamente com o vácuo forte bidirecional.

É fácil ajustar a largura do papel de limpeza de 250 a 450mm, e pode ser usado para a tinturaria, limpeza limpando, molhada molhada, reciprocando a limpeza ou as outras finalidades.

impressora semi auto da tela da pasta da solda da máquina de impressão do PWB 10kg de 450mm x de 350mm 1

Sistema ótico coaxial superior e inferior avançado do alinhamento com compensação clara omni-direcional, definição clara, vasta gama de janela da aplicação do processo, o servo motor da elevada precisão e a combinação do parafuso o mais avançado da bola e do trilho linear da corrediça para o reconhecimento mais exato e a captura das imagens. A estabilidade proeminente pode assegurar a precisão coincidente do PWB e do estêncil.

impressora semi auto da tela da pasta da solda da máquina de impressão do PWB 10kg de 450mm x de 350mm 2

Com o sistema de feedback da pressão do rodo de borracha, nós podemos inteligentemente ajustar a profundidade do rodo de borracha e assegurar o valor da pressão invariavelmente no processo de impressão, para conseguir desse modo o melhor controle de processos para a impressão perfeita do alto densidade e de dispositivos finos do passo. Os dados da pressão medidos no tempo real, pode ser usado para a estatística e a monitoração de controle de processos.

impressora semi auto da tela da pasta da solda da máquina de impressão do PWB 10kg de 450mm x de 350mm 3

Siphonic e o líquido de atomização programável do bocal e da limpeza podem ser toda a combinação de métodos secos, molhados e do vácuo de limpeza para limpar completamente. O rodo de borracha de borracha antiusura macio é fácil de desmontar e limpando completamente.
