Destacar:
                                                                                                                                                                                                                                                                                                                                                Impressora de pasta de solda SMT, Impressora de pasta de solda de alta precisão, Impressora de pasta de solda de alta velocidade


Fonte de energia:	AC:220±10%, 50/60HZ,2.5KW	Pressão do ar:	4 a 6 kgf/cm2
Consumo de ar:	Aproximadamente: 5 L/min	Temperatura de operação:	-20°~+45°
Umidade de funcionamento:	30% ~ 60%	Dimensão da máquina (sem luz da torre):	1530 ((H) mm
Comprimento da máquina:	1172 ((L) mm	Largura da máquina:	1385 ((W) mm
Peso aproximado da máquina:	Aproximadamente: 1000 kg

Fonte de energia:	AC:220±10%, 50/60HZ,2.5KW
Pressão do ar:	4 a 6 kgf/cm2
Consumo de ar:	Aproximadamente: 5 L/min
Temperatura de operação:	-20°~+45°
Umidade de funcionamento:	30% ~ 60%
Dimensão da máquina (sem luz da torre):	1530 ((H) mm
Comprimento da máquina:	1172 ((L) mm
Largura da máquina:	1385 ((W) mm
Peso aproximado da máquina:	Aproximadamente: 1000 kg

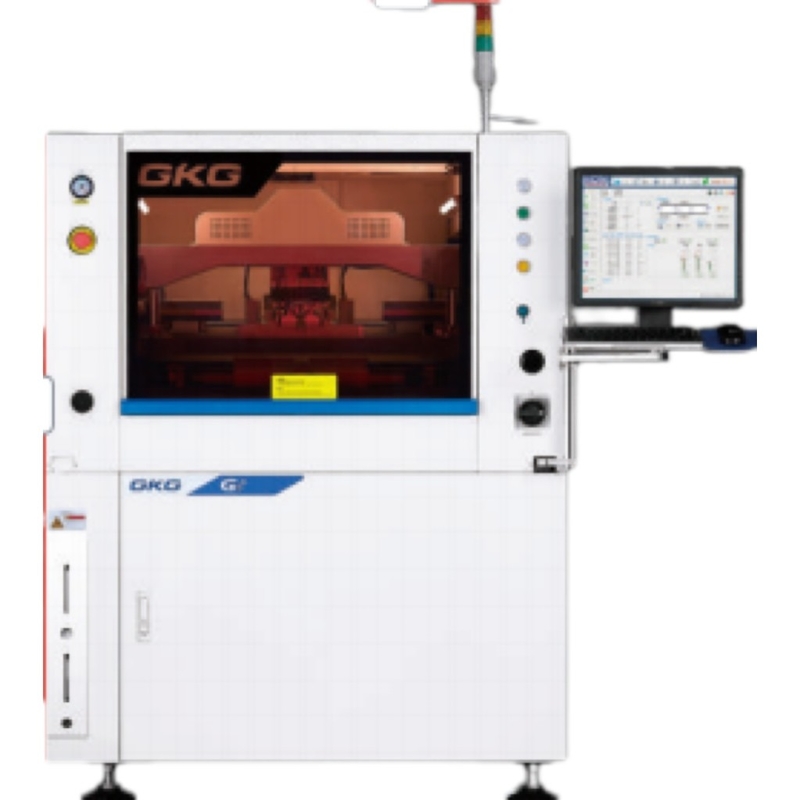

Impressora de pasta de solda de alta precisão e alta velocidade totalmente automática para SMT

Descrição do produto:

A imprensa automática de pasta de estanho G9+ é um modelo de ponta para aplicações de ponta SMT, que pode satisfazer os requisitos do processo de impressão de 03015, 0,25 passo, alta precisão e alta velocidade.

Características:

Com ambos os sistemas de fontes de luz, o brilho pode ajustar-se a um ciclo infinito.permitindo que diferentes pontos de marcação possam ser facilmente reconhecidos (incluindo pontos de marcação desiguais), tais como revestimento de estanho, revestimento de cobre, revestimento de prata, solda a ar quente, FPC e vários tipos de diferentes cores de PCB

Estrutura extremamente fiável com movimento XY estável. Ajuste manual faz com que seja fácil acomodar diferentes espessuras de PCB.

Novo padrão patenteado de trilho de guia pode ser desmontável, programável, pinça lateral flexível, específica para FPC,PCB warpage, realizar uma amortecimento única
O dispositivo de placa pode, através de programação de software, esticar e retirar automaticamente a espessura do PCB não afectada.

Adotar um sistema de esguichadeira abrangente que aumente a estabilidade e a vida útil.

Especificações

Processamento de substratos	G9+
Tamanho máximo da placa	450*340 mm
Tamanho mínimo da placa	50*50 mm
Espessura do painel	0.4 ~ 6 mm
Peso máximo da placa	3 kg
Espaçamento livre das bordas da placa	2.5 mm
Altura da prancha	15 mm
Altura de transporte	900 ± 40 mm
Velocidade de transporte	1500 mm/s (máximo) Controle do programa
Direcção do transporte	Uma fase
Grampos de tabuleiro	Patenteado sobre a fixação superior
	Prensagem lateral
	Função de adsorção
Sistema de desporto	Pin Magnético
	Bloco de suporte
	Tabela manual para cima e para baixo

Parâmetros da impressora

Parâmetros de impressão	G9+
Descolagem	0-20 mm
Modo de Impressão	Uma/Duas vezes
queegee Tipo	Blade de borracha/aço (ângulo 45/55/60)
Velocidade de impressão	10~200 mm/sec
Pressão de impressão	0.5~20kg
Tamanho do quadro do modelo	470370mm~737737mm
Sistema de limpeza	Sistema de limpeza de chuva
	Absorção de vácuo reforçada
	Seco, húmido e vácuo três modos
	Limpeza de ida e volta

Desempenho da máquina	G9+
Repetir a precisão da posição	±10um@6σ, CPK≥2.0
Precisão de impressão	± 18um@6σ, CPK≥2.0
Tempo de ciclo	< 7 segundos
Baseado no sistema de ensaio de terceiros (CTQ) Verificar a impressão da pasta de solda real

Visão	G9+
CCD FOV	10*8 mm
Tipos de marcas fiduciárias	Tipos de marcas fiduciárias
	Furo
	Pad
Sistema de câmara	Procurar estrutura óptica para cima/para baixo
	CCDcâmara digital
	Combinação de padrões geométricos

Impressora de pasta de solda de alta precisão e alta velocidade totalmente automática para SMT 0
