Name: Impressora de pasta de soldagem de PCB de alta precisão e alta velocidade totalmente automática
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL-E
Price: 17,800.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Jiangsu

Marca: YUSH

Certificação: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Número do modelo: YSL-E

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 conjunto

Preço: USD 12800~22800

Detalhes da embalagem: caixa de madeira revestida

Tempo de entrega: 3 a 7 dias

Termos de pagamento: L/C, D/A, D/P, T/T, Western Union

Habilidade da fonte: 10 conjuntos/mês

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                Impressora de pasta de solda de PCB totalmente automática, Impressora de pasta de solda de PCB de alta precisão, Impressora de pasta de soldagem de PCB de alta velocidade


Impressora de pasta de soldagem de PCB de alta precisão e alta velocidade totalmente automática

Impressora de pasta de soldagem de PCB de alta precisão e alta velocidade totalmente automática YSL-E

性能 Máquina Desempenho
重复定位精度 Repetição da precisão da posição	± 12,5um@6o CPK≥2.0
重复印刷精度 ImpressãoPrecisão	±22um@6o CPK≥2.0
NCP-CT (não inclui limpeza e impressão)	< 7,5 segundos
HCP-CT (incluindo limpeza e impressão)	19s/pcs
制程CT	5 minutos.
转线CT	Três minutos.
基板处理参数 Substrato processamento paiRâmetro
Tamanho máximo da placa	510*510 mm
Tamanho mínimo da placa	50*50 mm
基板厚度 dimensão espessura do painel	0.4 ~ 6 mm
取像机械范围 Câmera Câmera mecânica	510*510 mm
Peso máximo da prancha	5 kg
基板边缘间隙 Espaço livre das bordas do quadro	2.5 mm
过板高度 Altura do quadro	23 mm ultra-excesso de torção
Altura de transporte Velocidade de transporte	900 ± 40 mm
velocidade de transmissão (max) velocidade de transporte	Segmento de controlo: 1500 mm/s (máximo)
modo de transporte Direcção do transporte	1 estágio
Direcção de transmissão	esquerda para direita esquerda para direita
	Droit à gauche Direito à esquerda
	Entrar e sair da mesma maneira.
基板支?? 方法 Sistema de apoio	磁性顶针 ((65mm) Pin magnético
	等高块 ((65mm) Bloco de suporte
	Automático ajuste topo plataforma de elevação Manual de cima para baixo mesa
基板持 Board clamp	Manual comprimido superior retrátil
	柔性边侧 amortecimento
	Função de adsorção 真空吸附

印刷参数Impressão Parâmetros
印刷速度 Velocidade de impressão	10~200 mm/sec
印刷压力 Impressão	0.5~20kg
印刷模式 Modo de Impressão	单或双刀印刷 Um/Dois
Tipo de armação	¥刀/钢 ¥刀 ((角度45/55/60)) Lâmina de borracha/espremedor (ângulo 45/55/60)
脱模距离 Snap-off	0~20 mm
脱模速度 Snap-Speed (Velocidade instantânea)	0~20 mm/s
钢网框架尺寸 O tamanho do quadro do modelo	470370mm~737737mm
钢网定位方式	AutomáticoY orientação posicionamento ((兼容手动补偿调整)
清洗参数Limpeza Parâmetros
清洗方式 Sistema de limpeza	干擦,湿擦,真空 Seco, húmido e vácuo três modos
Limpeza de alta velocidade	Comecome limpeza limpeza de tecido
Sistema de limpeza	侧喷淋式 Tipo de pulverização lateral
清洗行程 Tração de limpeza	De acordo com o seu padrão de produção automática
Posição de limpeza	后置清洗 Pós-limpeza
清洗速度 Velocidade de limpeza	10-200 mm/sec
清洗液用量 Consumo de líquido de limpeza	Gerenciamento automático, manuseávelAuto & Manualmente ajustável
Consumo de papel de limpeza	Gerenciamento automático, manuseávelAuto & Manualmente ajustável
影像参数Visão Parâmetros
影像视域 CCD FOV	10*8 mm
Tipo de câmera	130 milhões de pixels digital camera 130 mil CCD câmera digital
摄像系统 Sistema de câmara	Up-Down-Picture, fonte de luz sem limite de regulação Estrutura óptica de bloqueio
取像CT(流光) Tempo do ciclo da câmera	300 ms
基准点类型 Tipos de marcas fiduciárias	标准形状基准点Forma da marca fiduciária padrão
	Por exemplo: círculo, quadrado, diamante, cruz.
	Pad e perfil
Tamanho da marca	0.3-6mm
Número de marca	Max: 4 peças
防呆点数 Stay away número	Máximo: 1 peça

设备硬件参数 Máquina Parâmetro
功率要求	Fonte de energia	AC:220±10%,50/60Hz 2,2KW
压缩空气要求耗气量	Pressão do ar Consumo de ar	4~6 kgf/cm2 约5L/min
temperatura do ambiente de trabalho Temperatura de funcionamento		-20°C~+45°C
ambiente de trabalho umidade ambiente de trabalho umidade		30% ~ 60%
机器高度 ((去除三色灯) Dimensão da máquina ((sem luz da torre)		1500 ((H) mm
机器长度 Duração da máquina		1258 ((L) mm
机器宽度 Largura da máquina		1425 ((W) mm
机器重量 Máquina Peso Aproximado		Aproximadamente 1100 kg.
设备承重要求 Requisitos de carga do equipamento		650 kg/m

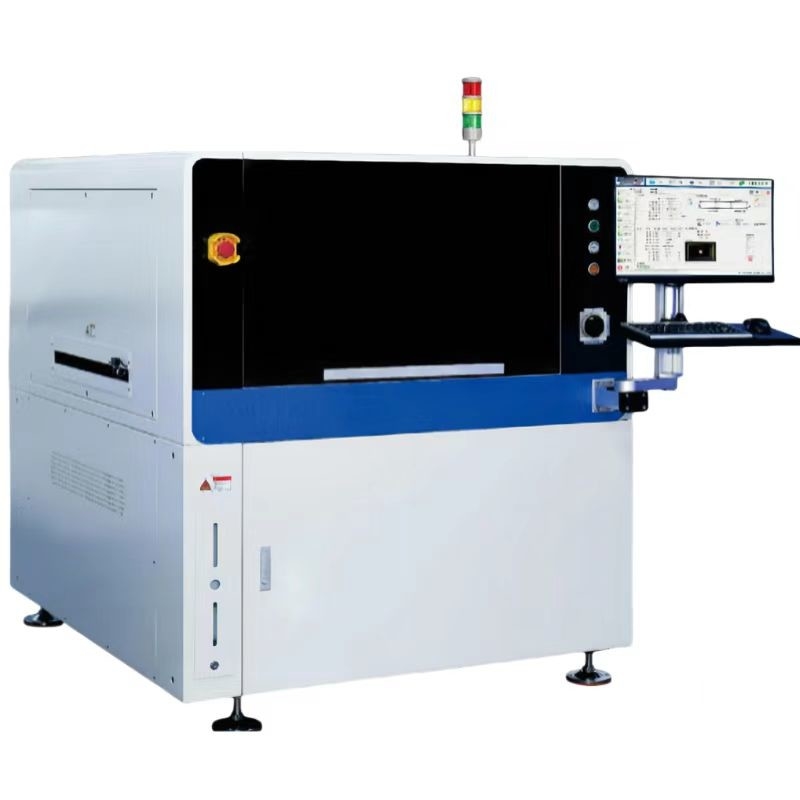

Impressora de pasta de soldagem de PCB de alta precisão e alta velocidade totalmente automática 1
