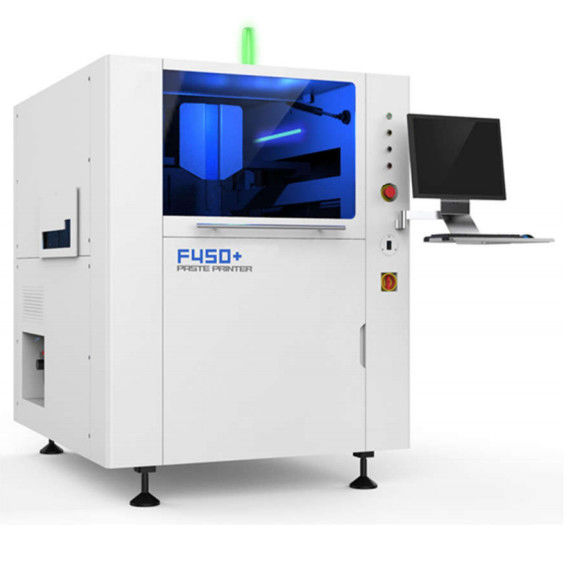

Name: Impressora de estêncil de alta precisão Full Auto F450 para linha de proteção SMT
Brand: YUSH Electronic Technology Co.,Ltd
SKU: F450
Price: 20000 USD
Availability: InStock

Detalhes do produto

Lugar de origem: jiangshu

Marca: YUSH

Certificação: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Número do modelo: F450

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 conjunto

Preço: USD 20000

Detalhes da embalagem: Pacote de madeira

Tempo de entrega: 30 dias

Termos de pagamento: T/T

Habilidade da fonte: 100 SET por mês

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                                                Impressora de Estêncil para Linha de Proteção SMT, Impressora de Estêncil de Alta Precisão


Tamanho máximo da placa:	450 mm x 350 mm	Tamanho da placa MIN:	50mm x 50mm
Espessura do PCB:	0.4mm~6mm	Página de guerra:	Max. diagonal do PCB 1%
Peso máximo da prancha:	6 kg	Espaçamento entre as bordas da placa:	configuração para 3 mm
Espaçamento máximo do fundo:	20 mm	velocidade da transmissão:	1500 mm/s (máximo)

Tamanho máximo da placa:	450 mm x 350 mm
Tamanho da placa MIN:	50mm x 50mm
Espessura do PCB:	0.4mm~6mm
Página de guerra:	Max. diagonal do PCB 1%
Peso máximo da prancha:	6 kg
Espaçamento entre as bordas da placa:	configuração para 3 mm
Espaçamento máximo do fundo:	20 mm
velocidade da transmissão:	1500 mm/s (máximo)

Impressora de estêncil de alta precisão Full Auto F450 para linha de proteção SMT

Impressora automática de estêncil de alta precisão F450

Descrição:

Parâmetros F450+TM
Parâmetros de PCB
Tamanho máximo da placa	450 mm x 350 mm
Tamanho mínimo da placa	50 mm x 50 mm
Espessura do PCB	0.4 mm~6 mm
Página de guerra	Max. diagonal do PCB 1%
Peso máximo da prancha	6 kg
Espaçamento entre as bordas da placa	configuração para 3 mm
Espaçamento máximo do fundo	20 mm
Velocidade de transmissão	1500 mm/s (máximo)
Altura da transmissão até a terra	900 ± 40 mm
Direção da transmissão	Esquerda-direita, direita-esquerda, esquerda-esquerda, direita-direita
Método de transmissão	Trilha de transmissão de um estágio
Método de captação de PCB	O software pode alterar a pressão lateral elástica ((Opcional: Multiponto no fundo ou vácuo parcial ou vácuo completo).
Apoio ao Conselho Método	Fingueiros magnéticos, blocos de contorno, fixações especiais para peças de trabalho
Parâmetros de impressão
Cabeça de impressão	Dois motores de tração em liga reta independentes
Tamanho do quadro do modelo	370 mm x 470 mm ((470 colocados à esquerda/direita) ~737 mm x 737 mm
Área de impressão máxima	450 mm x 350 mm
Tipo de raspador	Raspador de estênceis/raspador de borracha (Ângulo 45°/55°/60° selecionar) De acordo com a tecnologia de impressão)
Modo de impressão	Impressoras de raspagem simples ou dupla
Comprimento de desmoldagem	00,02 mm a 12 mm
Velocidade de impressão	6 mm/s a 200 mm/s
Pressão de impressão	0.5 kg a 10 kg
Movimento de impressão	± 250 mm (a partir do centro)
Parâmetros da imagem
Campo de visão (FOV)	6.4 mm x 4.8 mm
Tabela ajustável Área	X,Y:±7,0 mm θ:±2,0°
Tipo de ponto de referência	Ponto de referência padrão (ver norma SMEMA), ligação Pad/buraco
Sistema de câmaras	Câmera individual, visualização de imagem individual para cima/abaixo Sistema, posicionamento de correspondência geométrica
Parâmetros de desempenho
Alinhamento da imagem precisão repetida	± 12,5 μ(± 0,0005") @6 σ,Cpk≥2.0
Impressão repetida precisão	±25μ(±0,001") @6 σ,Cpk ≥ 2.0
Tempo de ciclo	Menos de 7,5 s
Substitua o tempo de linha	Menos de 5 minutos.
Equipamento
Potência	AC220V±10%,50/60HZ,15A
Ar comprimido	4 a 6 kg/cm2, 10,0 tubos
Sistema de operação	Windows XP
Tamanho do equipamento	1140 mm(L) x 1400 mm(W) x 1480 mm(H) altura da luz do ecrã e tricolor)
Peso do equipamento	Cerca de 1000 kg

Impressora de estêncil de alta precisão Full Auto F450 para linha de proteção SMT 0

Impressora de estêncil de alta precisão Full Auto F450 para linha de proteção SMT 1

Impressora de estêncil de alta precisão Full Auto F450 para linha de proteção SMT 2

Características:

1Sistema de câmara CCD de alta estabilidade

Fonte de luz de quatro vias ajustável, com iluminação uniforme e coleção de imagem perfeita, tornando os vários tipos de pontos de marca podem ser uma identificação muito boa ((incluindo o ponto de marca robusto),Para atender ao estanho,olado, estanho de pulverização, FPC e outros tipos de diferentes cores do PCB.

2.Sistema de limpeza de estêncil de elevada eficiência

O novo sistema de limpeza assegura o contacto total com o estêncil e o aumento da sucção de vácuo assegura que a pasta de solda remanescente na malha seja efetivamente removida.e a função de limpeza automática eficaz é alcançada.

3.Simples e confiável sistema de posicionamento de PCB

espessura de placa de PCB adaptável, pressão lateral flexível ajustável por software e dispositivo de suporte magnético,

4Sistema de raspagem inteligente

Controle do motor passo-a-passo programável e independente, com acoplamento direto, sistema de controlo de pressão de precisão.
