Name: Máquina de impressão de posicionamento visual Windows 7 da pasta da solda de AC220V
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-LED
Price: 40,175.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: JIANGSU

Marca: YUSH

Certificação: CE Mark

Número do modelo: YS-LED

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 GRUPO

Preço: business negotiation

Detalhes da embalagem: pacote de madeira

Tempo de entrega: 3 dias a 7 dias

Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Habilidade da fonte: 25 ajustados/grupos pelo mês

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                Máquina de impressão da pasta da solda de AC220V, Máquina de impressão da pasta da solda de Windows 7, Visão do CCD que posiciona a impressora da pasta da solda


Tamanho máximo do PWB:	890X510mm (apoio de duas fases 1200-1500mm)	Tamanho mínimo do PWB:	50x60mm
Espessura do PWB:	1~6mm	Altura do transporte:	900 ± 40mm
Sentido do transporte:	L-R / R-L	Sistema visual:	Sistema de posicionamento da visão do CCD

Tamanho máximo do PWB:	890X510mm (apoio de duas fases 1200-1500mm)
Tamanho mínimo do PWB:	50x60mm
Espessura do PWB:	1~6mm
Altura do transporte:	900 ± 40mm
Sentido do transporte:	L-R / R-L
Sistema visual:	Sistema de posicionamento da visão do CCD

Máquina de impressão de posicionamento visual Windows 7 da pasta da solda de AC220V

Modelo do dispositivo: YVES SAINT LAURENT - DIODO EMISSOR DE LUZ

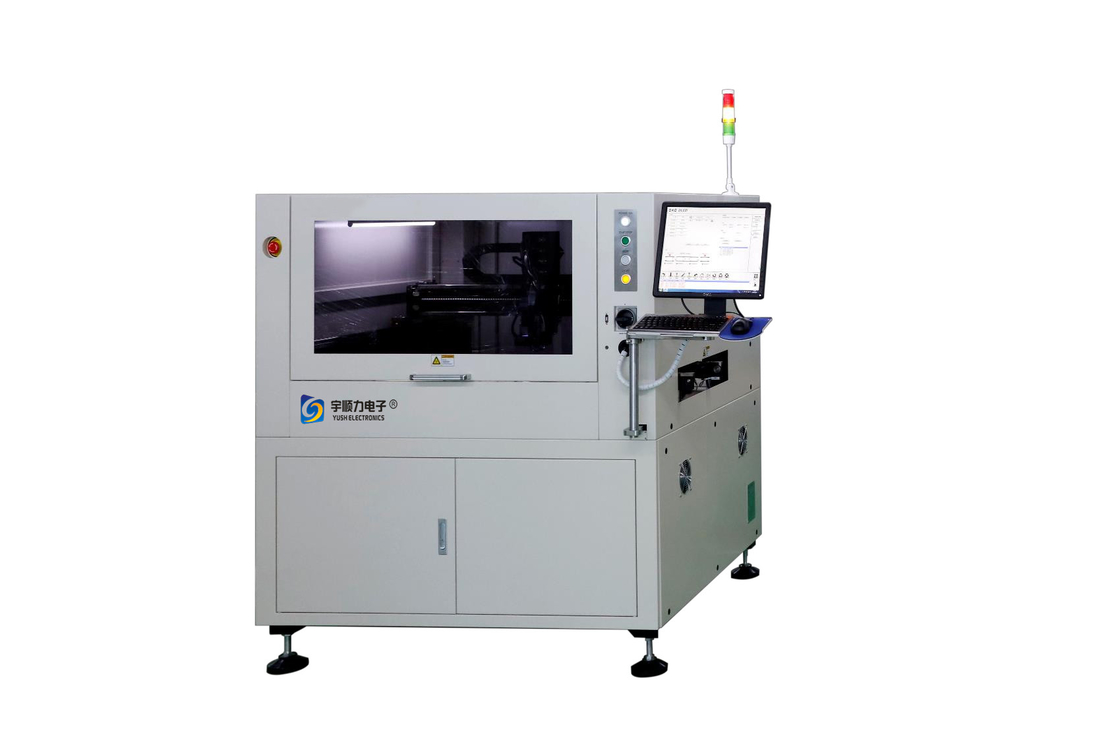

Máquina de impressão de posicionamento visual Windows 7 da pasta da solda de AC220V 0

Parâmetros de desempenho do equipamento

Modelo	YVES SAINT LAURENT - DIODO EMISSOR DE LUZ
PWB Max Size	890X510mm (apoio de duas fases 1200-1500mm)
PWB Min Size	50X60mm
Espessura do PWB	1~6mm
Altura do transporte	900 ± 40mm
Sentido do transporte	L-R / R-L
Peso do produto	≤5KG
Distância de borda do transporte	≥9mm
Parte inferior da altura de Compinent	≤10mm
Halterofilista Methhod	Elevador lateral
Fase do transporte	trilho do transporte da Dois-seção
Lnterface do I/O	SMEMA
Sistema de limpeza	Colagem de limpeza do vácuo
FOV DO CCD	13x10mm
sistema visual	Sistema de posicionamento da visão do CCD
Especificações da máquina
Precisão da posição	±50μ m@3sigma
Repita a precisão da posição	±25μ m@3sigma
Sistema operacional	Windows 7
Suprimento de ar	4~6 Kgf/cm2
Fonte de alimentação	C.A.: 220±10%, 50/60HZ, 1.5KW
Método de controle	Controle do PC
Dimensões da máquina	1600 (L) x 1258 (W) x 1490 (H) milímetros
Peso da máquina	Aproximadamente: 1000Kg

Configuração funcional

A configuração padrão	Dispositivo da estabilização da pressão de ar	configuração da opção	Microbalança
	Dispositivo de limpeza de vácuo		sistema da limpeza
	Baixa detecção nivelada hidráulica		Faça a varredura do código em linha
	Plataforma da calibração da linha central de XYZ		Sincronização dupla da válvula
	aquecimento principal		Sistema de MES
	Válvula pneumática		Válvula Piezo

Dimensões e aparência

Máquina de impressão de posicionamento visual Windows 7 da pasta da solda de AC220V 1

Relatório de testes

Artigos do teste	Repita a precisão X	Repita a precisão Y	Posicionando a precisão X	Posicionando a precisão Y
Especificação	- 25μm~25μm		- 50μm~50μm
padrão	3,335	3,593	2,692	1,995
CPK mediu o valor	passou	passou	passou	passou

Máquina de impressão de posicionamento visual Windows 7 da pasta da solda de AC220V 2

Repetibilidade
Método do teste: A máquina simula a produção por si só, gera dados de CPK, o software do teste de CPK lê e analisa os resultados, e gera gráficos
Velocidade do teste: CCD X: 800mm/s
CCD Y: 800mm/s
Atraso da aquisição da imagem: 110ms
Velocidade de transporte: 20mm/s
Ambiente de teste: nível da máquina
Temperatura: 24℃
Umidade: 60%

Máquina de impressão de posicionamento visual Windows 7 da pasta da solda de AC220V 3

Campo da aplicação

Máquina de impressão de posicionamento visual Windows 7 da pasta da solda de AC220V 4

Máquina de impressão de posicionamento visual Windows 7 da pasta da solda de AC220V 5
