Destacar:
                                                                                                                                                                                                                                                                                                                                                Impressora de pasta de solda de PCB, Impressora de pasta de solda totalmente automática, Impressora de pasta de solda de equipamento GSE


Fonte de energia:	AC:220 ± 10%,50/60Hz 2,2KW	Pressão do ar:	4 a 6 kgf/cm2
Consumo de ar:	Cerca de 5 litros/min	Temperatura de funcionamento:	-20℃~+45℃
Umidade do ambiente de trabalho:	30% ~ 60%	Dimensão da máquina (sem luz da torre):	1460 ((H) mm
Comprimento da máquina:	1152 ((L) mm	Largura da máquina:	1362 ((W) mm
Peso aproximado da máquina:	900 kg

Fonte de energia:	AC:220 ± 10%,50/60Hz 2,2KW
Pressão do ar:	4 a 6 kgf/cm2
Consumo de ar:	Cerca de 5 litros/min
Temperatura de funcionamento:	-20℃~+45℃
Umidade do ambiente de trabalho:	30% ~ 60%
Dimensão da máquina (sem luz da torre):	1460 ((H) mm
Comprimento da máquina:	1152 ((L) mm
Largura da máquina:	1362 ((W) mm
Peso aproximado da máquina:	900 kg

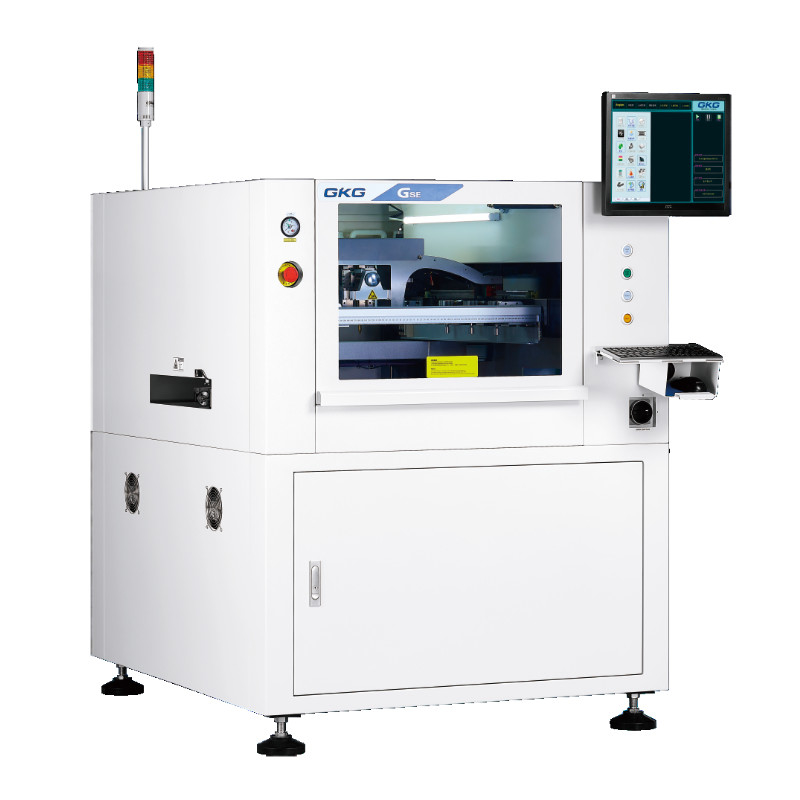

Impressora de pasta de solda totalmente automática

Impressora de pasta de solda totalmente automática 0

Desempenho da máquina
Repetir a precisão da posição	± 0,01 mm
Precisão de impressão	± 0,025 mm
NCP-CT ((Excluindo limpeza e impressão)	7.5s
HCP-CT ((Incluindo limpeza e impressão)	19 centímetros por peça
Processo de fabrico CT	5 minutos.
Linha de transferência CT	Três minutos.

Parâmetro da máquina
Fonte de energia	AC:220 ± 10%,50/60Hz 2,2KW
Pressão do ar	4 a 6 kgf/cm2
Consumo de ar	Cerca de 5 litros/min
Temperatura de funcionamento	-20°C~+45°C
Umidade do ambiente de trabalho	30% ~ 60%
Dimensão da máquina (sem luz da torre)	1460 ((H) mm
Comprimento da máquina	1152 ((L) mm
Largura da máquina	1362 ((W) mm
Peso aproximado da máquina	Aproximadamente: 900 kg
Requisitos relativos ao suporte de carga do equipamento	650 kg/m2

1Diagrama de dimensões do equipamento

Tamanho do equipamento:1152*1362*1460mm
Impressora de pasta de solda totalmente automática 1

BTB Diagrama de aparência dimensional

Impressora de pasta de solda totalmente automática 2

1.Fonte de alimentação principal: CA: 220 ± 10%, 50/60HZ 3KW de alimentação estável com corrente nominal, tipo de tomada: sistema britânico.

A interface elétrica é mostrada na figura acima:

2.Fonte de gás de abastecimento principal: Uma fonte de gás industrial com uma pressão estável de 4,0 a 6 kgf/cm2.

Tipo universal para a frente da traqueia, a articulação traseira só precisa corresponder ao tamanho da traqueia

3.Peso da máquina: Aproximadamente: 900 kg

2Ambiente de utilização do equipamento

1Temperatura da oficina: 20 °C~+45 °C

2Umidade da oficina: 30-60%

3Protecção electrostática: são necessárias a ligação à terra ESD e a protecção electrostática

4. Carregamento do piso: se o equipamento não for utilizado no piso térreo, deve prestar-se atenção à capacidade de carga do piso, que deve ser ≥ 650 kg/m2.
