Impressora de pasta de soldagem de PCB online / offline de alta precisão totalmente automática

Detalhes do produto

Lugar de origem: Jiangsu

Marca: YUSH

Certificação: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Número do modelo: YSK

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 conjunto

Preço: USD 12800~22800

Detalhes da embalagem: caixa de madeira revestida

Tempo de entrega: 3 a 7 dias

Termos de pagamento: L/C, D/A, D/P, T/T, Western Union

Habilidade da fonte: mês de 50 grupos

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                Impressora de pasta de solda de PCB totalmente automática, Impressora de pasta de solda de PCB de alta precisão, Impressora de pasta de soldagem de PCB offline


Impressora de pasta de soldagem de PCB online / offline de alta precisão totalmente automática

Impressora de pasta de soldagem de PCB de alta precisão totalmente automática

性能MachinePerformance
重复定位精度Precisão de posição repetida	± 12,5um@6o CPK≥2.0
重复印刷精度Precisão de impressão	±22um@6o CPK≥2.0
NCP-CT (não inclui limpeza e impressão)	7s
HCP-CT (incluindo limpeza e impressão)	18 centímetros/pcs
制程CT	Quatro minutos.
转线CT	2min
基板处理参数 Substrato processamento pArametro
Tamanho máximo da placa	400340mm expansível: 530340mm (opção)
Tamanho mínimo da placa	50*50 mm
基板厚度 dimensão espessura do quadro	0.4 ~ 6 mm
取像机械范围Câmara Câmera Mecânica	528*340 mm
Peso máximo da placa	4 kg
基板边缘间隙Limparidade das bordas do quadro	2.5 mm
过板高度 Altura do quadro	15 mm ultra-excepção de topo
Altura de transmissão Velocidade de transporte	900 ± 40 mm
velocidade de transporte (max)	Segmento de controlo: 1500 mm/s (máximo)
Modo de transporte Direcção do transporte	1 estágio
Direcção de transmissão Direcção de transmissão	esquerdo a direita
	Droit à gauche Direito à esquerda
	Entrar e sair da mesma maneira.
基板支?? 方法 Sistema de apoio	磁性顶针 Pin magnético
	等高块 Bloco de suporte
	Manual Tabela para cima-abaixo
基板持Campo de bordo	Manual de compressão em comprimento manual do tampão superior
基板持Campo de bordo	柔性边

印刷参数Impressão Parâmetros
印刷速度Velocidade de impressão	10~200 mm/sec
印刷压力Pressão de impressão	0.5~10 kg
印刷模式Modo de Impressão	单或双刀印刷 Um/Dois
Tipo de revólver	刀/钢刀 ((角度45/55/60) Lâmina de borracha/espremedor (ângulo 45/55/60)
脱模距离Snap-off	0~20 mm
脱模速度Snap-Speed	0~20 mm/s
钢网框架尺寸Template tamanho do quadro	470370mm~737737mm(espessura:20-40mm)
钢网定位方式Modo de posicionamento da malha de aço	AutomáticoY-direção de posicionamento
清洗参数Limpeza Parâmetros
清洗方式 Sistema de limpeza	干擦,湿擦,空Dry,Wet Vacuum três modos
Limpeza de alta velocidade	Limpeza integrada de tecidos
Sistema de limpeza	侧喷淋式 Tipo de spray lateral
清洗行程Curso de limpeza	De acordo com o seu padrão de produção automática
Posição de limpeza	后置清洗Pós-limpeza
清洗速度Velocidade de limpeza	10-200 mm/sec
清洗液用量Consumo de líquido de limpeza	Gerenciamento automático, manuseávelAuto & Manualmente ajustável
Consumo de papel de limpeza	Gerenciamento automático, manuseávelAuto & Manualmente ajustável
影像参数Visão Parâmetros
影像视域CCD FOV	10*8 mm
相机类型 Tipo de câmera	130 milhões de pixels digital camera 130 mil CCD câmera digital
摄像系统Sistema de câmara	Up-Down Optics Estrutura de bloqueio
取像CT ((流光) Câmera Tempo de visão	150 ms
基准点类型Tipos de marca fiduciária	标准形状基准 (Standard Fiducial Mark Shape) Forma da marca fiduciária padrão
	Por exemplo: círculo, quadrado, diamante, cruz.
	Pad e perfil
Tamanho da marca	0.3-6mm
Número de marca	Max: 4 peças
防呆点数量 Afaste-se numbei	Máximo: 1 peça

设备硬件参数 Máquina Parâmetro
功率要求Fonte de energia	AC:220 ± 10%,50/60Hz 2,2KW
压缩空气要求 Pressão do ar	4 a 6 kgf/cm2
耗气量Consumo de ar	约5L/min
temperatura do ambiente de trabalhoTemperatura de funcionamento	-20°C~+45°C
ambiente de trabalho Umidade do ambiente de trabalho	30% ~ 60%
机器高度 ((去除三色灯) Dimensão da máquina ((sem luz da torre)	1460 mm
机器长度X方向 MáquinaLength	1150 mm
机器宽度Y方向 Largura da máquina	1380 mm
机器重量Peso da máquina Aproximado	Aproximadamente 900 kg.
设备承重要求Requisitos de carga do equipamento	650 kg/m

1Modelo do dispositivo: YSK
2. Tamanho do equipamento: 1380 ((largura da frente) * 1150 ((profundidade lateral) * 1460 ((altura) mm
3. Fornecimento de energia principal: AC:220±10%,50/60HZ Fornecimento de energia estável de 3KW com corrente nominal, tipo de enchufe: polegada.
A interface elétrica é apresentada do seguinte modo:
4. Alimentação principal de ar: fonte de ar industrial com uma pressão estável de 4,0 ~ 6kgf/cm2.
A cabeça é universal, e a articulação traseira pode ser combinada com o tamanho do tubo de gás
5Peso da máquina: cerca de 900 kg

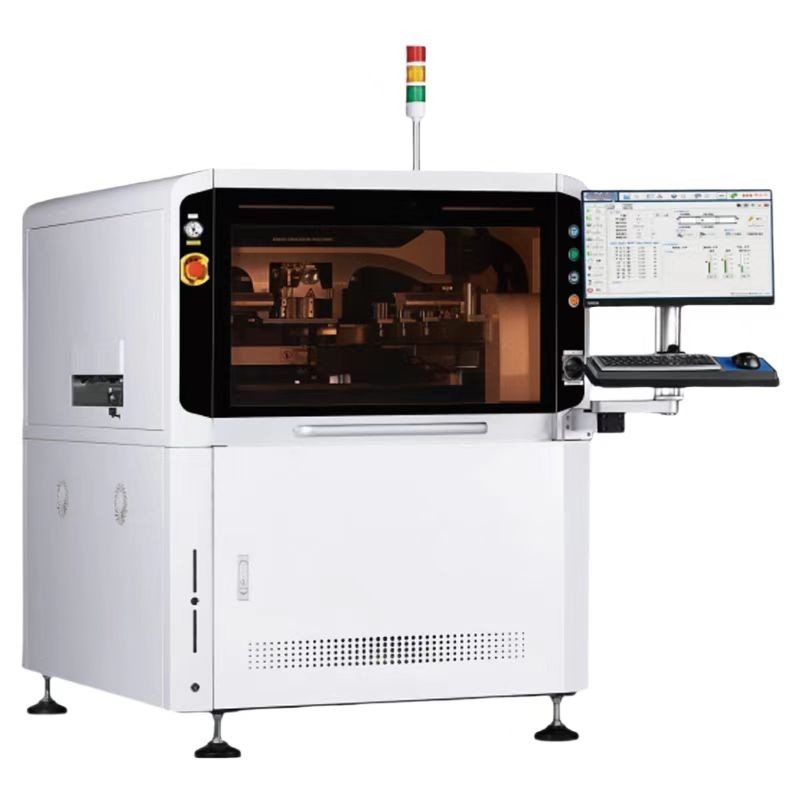

Impressora de pasta de soldagem de PCB online / offline de alta precisão totalmente automática 1
