Destacar:
Impressora de pasta de solda de placas de PCB
, Impressora de pasta de solda de PCB de alta precisão
, Impressora de pasta de solda de PCB totalmente automática
Tamanho máximo da placa: |
450*340 mm |
Tamanho mínimo da placa: |
50*50mm |
Fonte de energia: |
AC:220±10%, 50/60HZ,2.5KW |
Dimensão da máquina ((Sem luz da torre): |
1530 ((H) mm |
Comprimento da máquina: |
1172 ((L) mm |
Largura da máquina: |
1385 ((W) mm |
Peso aproximado da máquina:: |
Aproximadamente: 1000 kg |
Umidade de funcionamento: |
30% ~ 60% |
Pressão do ar: |
4 a 6 kgf/cm2 |
Espessura da placa: |
0.4~6mm |
Temperatura de funcionamento: |
-20℃~+45℃ |
Consumo de ar: |
Cerca de 5 litros/min |

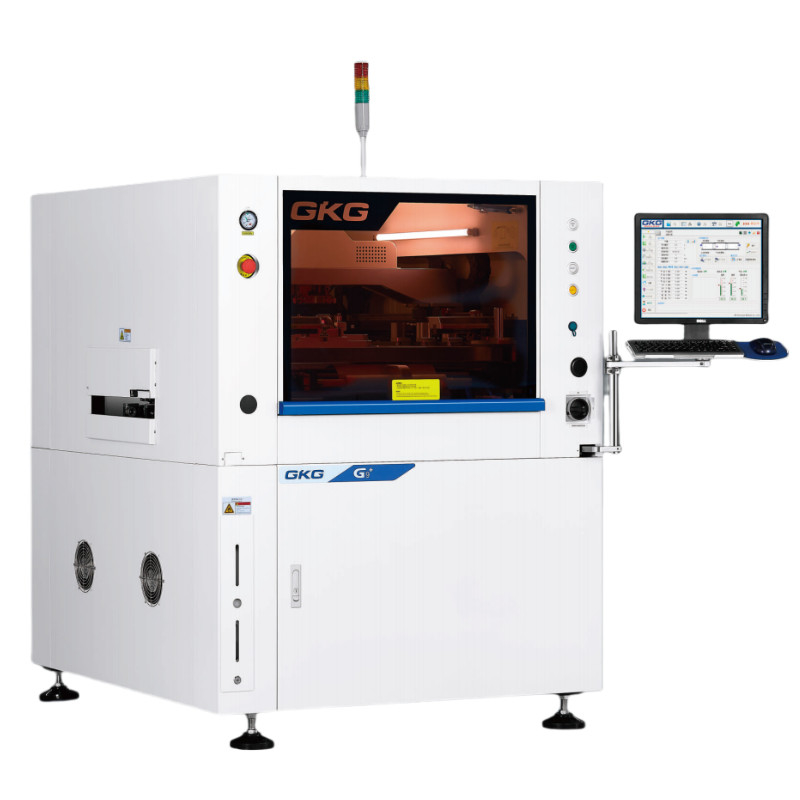

Impressora de pasta de soldagem de placas de PCB totalmente automática de alta precisão
Impressora de pasta de solda totalmente automática de alta precisão e alta velocidade
A imprensa automática de pasta de estanho G9+ é um modelo de ponta para aplicação de ponta SMT, que pode satisfazer os requisitos do processo de impressão de 03015, 0,25 passo, alta precisão e alta velocidade.
Parâmetro/especificações técnicas
| Processamento de substratos |
G9+ |
| Tamanho máximo da placa |
450*340 mm |
| Tamanho mínimo da placa |
50*50 mm |
| Espessura do painel |
0.4 ~ 6 mm |
| Peso máximo da placa |
3 kg |
| Espaçamento livre das bordas da placa |
2.5 mm |
| Altura da prancha |
15 mm |
| Altura de transporte |
900 ± 40 mm |
| Velocidade de transporte |
1500 mm/s (máximo)
Controle do programa
|
| Direcção do transporte |
Uma fase |
| Grampos de tabuleiro |
Patenteado sobre a fixação superior |
| Prensagem lateral |
| Função de adsorção |
| Sistema de apoio |
Pin Magnético |
| Bloco de suporte |
| Tabela manual para cima e para baixo |
Aparência dimensional
Aparição dimensional BTB
Desempenho
Sistema de câmara digital CCD
Com ambos os sistemas de fontes de luz, o brilho pode ser ajustado a um ciclo infinito,que permitam reconhecer facilmente pontos de marcação diferentes (incluindo pontos de marcação desiguais), tais como revestimento de estanho, revestimento de cobre, revestimento de prata, solda a ar quente, FPC e vários tipos de PCB de cores diferentes.
Dispositivo de regulagem de espessura de PCB de alta precisão
Estrutura extremamente fiável com movimento XY estável. Ajuste manual torna fácil acomodar diferentes espessuras de PCB.
Sistema de posicionamento do trilho de guia
Novo padrão patenteado de trilho guia pode desmontável, programável pinça lateral flexível, específico para FPC, PCBwarpage, executar um dispositivo único placa de acampamento.Através de programação de software pode esticar automaticamente e retirar espessura PCB não afetado.
Projeto inovador da estrutura da espremedora
Adotar um sistema de espremedor abrangente que melhore a estabilidade e a duração.
Limpeza de estênceis de alta velocidade
A estrutura de limpeza de distribuição para baixo impede com sucesso a abertura entupida (que é sempre a causa raiz da limpeza ineficaz).O comprimento do solvente dispensado também pode ser facilmente alterado com controle de software.
Nova interface multifunção
Simplicidade, Clearty entende, amigável para o utilizador.
Função de monitoramento da temperatura e da umidade reais.
Opção 4.0
