Destacar:
                                                                                                                                                                                                                                                                                                                                                Impressora de pasta de solda de placas de PCB, Impressora de pasta de solda totalmente automática, Equipamento de impressora de pasta de solda de placas de PCB


Fonte de energia:	AC:220 ± 10%,50/60Hz 2,2KW	Pressão do ar:	4 a 6 kgf/cm2
Consumo de ar:	Cerca de 5 litros/min	Temperatura de funcionamento:	-20℃~+45℃
Umidade do ambiente de trabalho:	30% ~ 60%	Dimensão da máquina (sem luz da torre):	1404 ((H) mm
Comprimento da máquina:	1140 ((L) mm	Largura da máquina:	1364 ((W) mm
Peso aproximado da máquina:	900 kg

Fonte de energia:	AC:220 ± 10%,50/60Hz 2,2KW
Pressão do ar:	4 a 6 kgf/cm2
Consumo de ar:	Cerca de 5 litros/min
Temperatura de funcionamento:	-20℃~+45℃
Umidade do ambiente de trabalho:	30% ~ 60%
Dimensão da máquina (sem luz da torre):	1404 ((H) mm
Comprimento da máquina:	1140 ((L) mm
Largura da máquina:	1364 ((W) mm
Peso aproximado da máquina:	900 kg

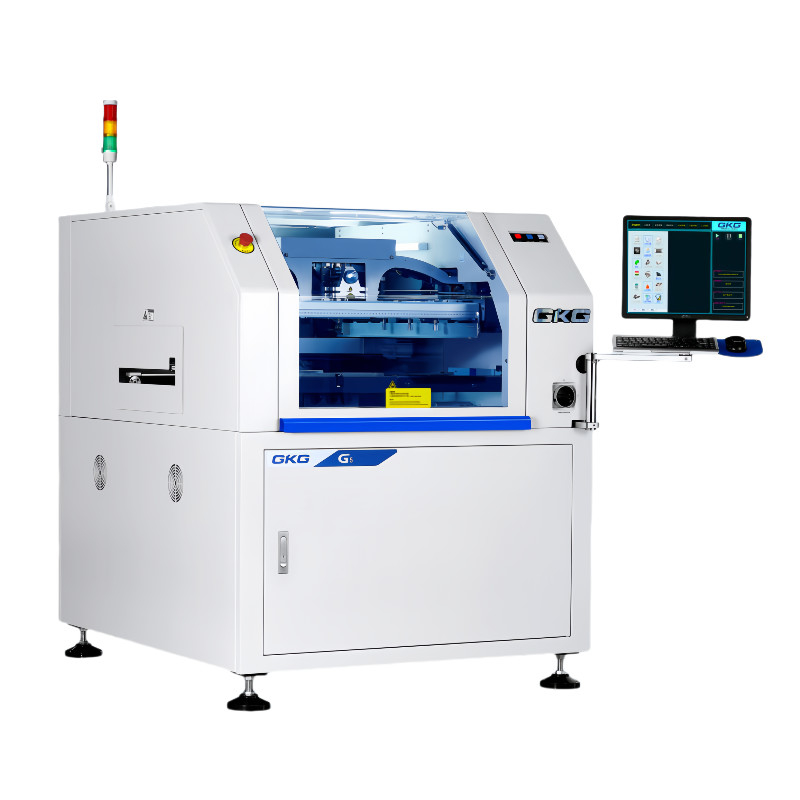

Equipamento de impressora de pasta de solda totalmente automática de placas de PCB

Impressora de pasta de solda totalmente automática

Equipamento de impressora de pasta de solda totalmente automática de placas de PCB 0

Desempenho da máquina
Repetir a precisão da posição	± 0,01 mm
Precisão de impressão	± 0,025 mm
NCP-CT ((Excluindo limpeza e impressão)	7.5s
HCP-CT ((Incluindo limpeza e impressão)	19 centímetros por peça
Processo de fabrico CT	5 minutos.
Linha de transferência CT	Três minutos.

Parâmetro da máquina
Fonte de energia	AC:220 ± 10%,50/60Hz2.2KW
Pressão do ar	4 a 6 kgf/cm2
Consumo de ar	Cerca de 5 litros/min
Temperatura de funcionamento	-20°C~+45°C
Umidade do ambiente de trabalho	30% ~ 60%
Dimensão da máquina (sem luz da torre)	1404 ((H) mm
Comprimento da máquina	1140 ((L) mm
Largura da máquina	1364 ((W) mm
Peso aproximado da máquina	Aproximadamente: 900 kg
Requisitos relativos ao suporte de carga do equipamento	650 kg/m2

1Diagrama de dimensões do equipamento

Tamanho do equipamento:1140*1364*1404mm
Equipamento de impressora de pasta de solda totalmente automática de placas de PCB 1

1.Fonte de alimentação principal: CA: 220 ± 10%, fonte de alimentação estável de 50/60HZ3KW com corrente nominal, tipo de tomada: sistema britânico.

A interface elétrica é mostrada na figura acima:

2.Fonte de gás de abastecimento principal: Uma fonte de gás industrial com uma pressão estável de 4,0 a 6 kgf/cm2.

Tipo universal para a frente da traqueia, a articulação traseira só precisa corresponder ao tamanho da traqueia

3.Peso da máquina: Aproximadamente: 900 kg

2Ambiente de utilização do equipamento

1Temperatura da oficina: 20 °C~+45 °C

2Umidade da oficina: 30-60%

3Protecção electrostática: são necessárias a ligação à terra ESD e a protecção electrostática

4. Carregamento do piso: se o equipamento não for utilizado no piso térreo, deve prestar-se atenção à capacidade de carga do piso, que deve ser ≥ 650 kg/m2.
