Destacar:
                                                                                                                                                                                                                                                                                                                                                                                Máquina de estêncil de pasta de solda de produção SMT, Impressora de pasta de solda de PCB totalmente automática, Impressora de pasta de solda de PCB elétrica


Fonte de energia:	AC:220 ± 10%,50/60Hz 2,2KW	Pressão do ar:	4 a 6 kgf/cm2
Consumo de ar:	5 L/min	Temperatura de funcionamento:	-20℃~+45℃
Umidade do ambiente de trabalho:	30% ~ 60%	Dimensão da máquina (sem luz da torre):	1460 milímetros
MachineLength (Duração da máquina):	1150 milímetros	Largura da máquina:	1380 milímetros
Peso da máquina:	Aproximadamente 900 kg	Requisitos relativos ao suporte de carga do equipamento:	650 kg/m

Fonte de energia:	AC:220 ± 10%,50/60Hz 2,2KW
Pressão do ar:	4 a 6 kgf/cm2
Consumo de ar:	5 L/min
Temperatura de funcionamento:	-20℃~+45℃
Umidade do ambiente de trabalho:	30% ~ 60%
Dimensão da máquina (sem luz da torre):	1460 milímetros
MachineLength (Duração da máquina):	1150 milímetros
Largura da máquina:	1380 milímetros
Peso da máquina:	Aproximadamente 900 kg
Requisitos relativos ao suporte de carga do equipamento:	650 kg/m

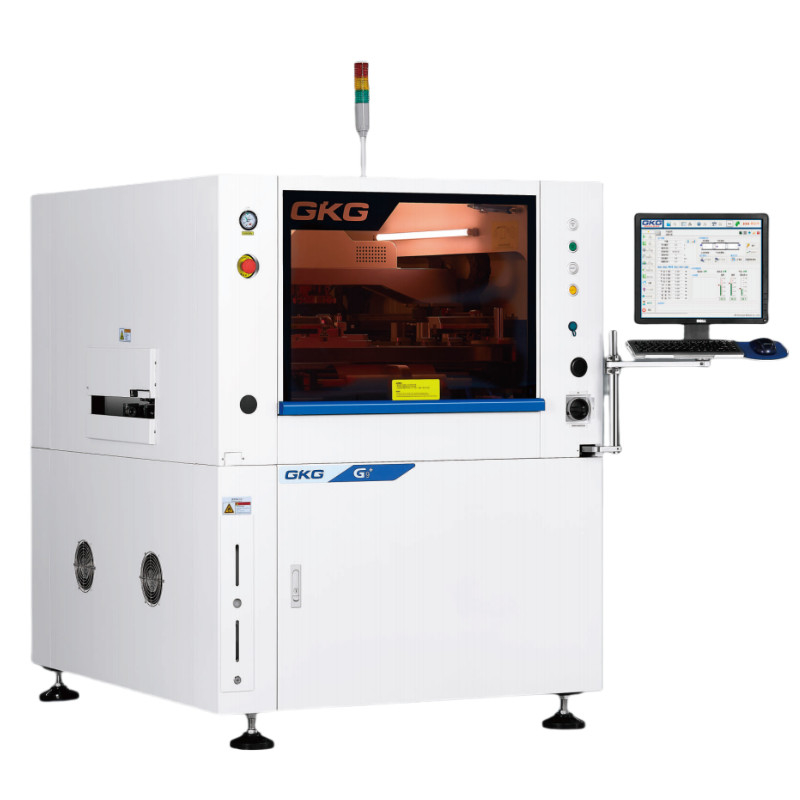

Máquina de produção de soldagem de estêncil de pasta SMT totalmente automática

Performance da máquina
Repetir a precisão da posição	± 12,5um@6o CPK≥2.0
Precisão de impressão	±22um@6o CPK≥2.0
NCP-CT ((Excluindo limpeza e impressão)	7s
HCP-CT ((Excluindo limpeza e impressão)	18 centímetros/pcs
TC de processo	Quatro minutos.
CT de transferência	2min
Substrato processamento pArametro
Tamanho máximo da placa	400340 mm Escalavel: 530340 mm (opcional)
Tamanho mínimo da placa	50*50 mm
Espessura do painel	0.4 ~ 6 mm
Câmera Faixa mecânica	528*340 mm
Peso máximo da placa	4 kg
Espaçamento livre das bordas da placa	2.5 mm
Altura da prancha	15 mm
Velocidade de transporte	900 ± 40 mm
(Max) Velocidade de transporte	Controle segmentado, 1500 mm/s (máximo)
Direcção do transporte	Uma fase
Direção da transmissão	Da esquerda para a direita
	Direita para esquerda
	Entrar e sair o mesmo
Sistema de apoio	Pin Magnético
	Bloco de suporte
	Tabela manual de cima para baixo
Acampamento	Aperto manual da parte superior
Acampamento	Prensagem lateral

Impressão Parâmetros
Velocidade de impressão	10~200 mm/sec
Pressão de impressão	0.5~10 kg
Modo de Impressão	Uma/Duas vezes
Tipos de queegee	Capa de borracha/espremedora (ângulo 45/55/60)
Descolagem	0~20 mm
Velocidade do clique	0~20 mm/s
Tamanho do quadro do modelo	470370mm~737737mm(espessura:20-40mm)
Modo de posicionamento da malha de aço	Posicionamento automático na direção Y
Limpeza Parâmetros
Sistema de limpeza	Seco, húmido, vácuo, três modos.
Limpeza de alta velocidade	Limpeza integrada de tecidos
Sistema de limpeza	Tipo de pulverização lateral
Tração de limpeza	Geração automática
Posição de limpeza	Limpeza dos postos
Velocidade de limpeza	10-200 mm/sec
Consumo de líquidos de limpeza	Automático e ajustável manual
Consumo de limpeza	Automático e ajustável manual
Visão Parâmetros
CCD FOV	10*8 mm
Tipo de câmara	130 mil CCD Câmera digital
Sistema de câmara	Estrutura óptica de bloqueio/desbloqueio
Tempo da câmara	150 ms
Tipos de marcas fiduciárias	Forma padrão da marca fiduciária
	Redondo, quadrado, diamante, cruz.
	Pad e perfil
Tamanho da marca	0.3-6mm
Número da marca	Max: 4 peças
Afasta-te do número.	Máximo: 1 peça
