Name: 2.2kw Impressora de pasta de solda de PCB totalmente automática com alta precisão
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL-E
Price: 12000 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Jiangsu

Marca: YUSH

Certificação: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Número do modelo: YSL-E

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 conjunto

Preço: USD12000

Detalhes da embalagem: caixa de madeira

Tempo de entrega: 5-7 dias

Termos de pagamento: L/C, D/P, T/T

Habilidade da fonte: 100 conjuntos

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                2Impressora de pasta de soldagem de PCB de 2 kW, Impressora de pasta de solda de PCB de alta precisão, Impressora de pasta de solda de PCB totalmente automática


Fonte de energia:	AC:220±10%,50/60Hz 2,2KW	Pressão do ar:	4 a 6 kgf/cm2
Consumo de ar:	5 L/min	Temperatura de funcionamento:	-20℃~+45℃
Umidade do ambiente de trabalho:	30% ~ 60%	Dimensão da máquina (sem luz da torre):	1500 ((H) mm
Comprimento da máquina:	1258 ((L) mm	Largura da máquina:	1425 ((W) mm
Peso da máquina:	Aproximadamente:1100 kg	Requisitos relativos ao suporte de carga do equipamento:	650 kg/m

Fonte de energia:	AC:220±10%,50/60Hz 2,2KW
Pressão do ar:	4 a 6 kgf/cm2
Consumo de ar:	5 L/min
Temperatura de funcionamento:	-20℃~+45℃
Umidade do ambiente de trabalho:	30% ~ 60%
Dimensão da máquina (sem luz da torre):	1500 ((H) mm
Comprimento da máquina:	1258 ((L) mm
Largura da máquina:	1425 ((W) mm
Peso da máquina:	Aproximadamente:1100 kg
Requisitos relativos ao suporte de carga do equipamento:	650 kg/m

2.2kw Impressora de pasta de solda de PCB totalmente automática com alta precisão

Impressora de pasta de solda de PCB totalmente automática

Máquina Desempenho
Repetir a precisão da posição	± 12,5um@6o CPK≥2.0
ImpressãoPrecisão	±22um@6o CPK≥2.0
NCP-CT ((Excluindo limpeza e impressão)	< 7,5 segundos
HCP-CT ((Incluindo limpeza e impressão)	19s/pcs
TC de processo	5 minutos.
CT de transferência	Três minutos.
Substrato processamento paiRâmetro
Tamanho máximo da placa	510*510 mm
Tamanho mínimo da placa	50*50 mm
Espessura do painel	0.4 ~ 6 mm
Câmera Faixa mecânica	510*510 mm
Peso máximo da placa	5 kg
Espaçamento livre das bordas da placa	2.5 mm
Altura da prancha	23 mm
Velocidade de transporte	900 ± 40 mm
(Max) Velocidade de transporte	Controle segmentado, 1500 mm/s (máximo)
Direcção do transporte	Uma fase
Direção da transmissão	Da esquerda para a direita
	Direita para esquerda
	Entrar e sair o mesmo
Sistema de apoio	65 mm) Pin magnético
	(65 mm) Bloco de suporte
	Tabela manual de cima para baixo
Grampos de tabuleiro	Tabela superior retrátil manual
	Amortização lateral
	Função de adsorção

Impressão Parâmetros
Velocidade de impressão	10~200 mm/sec
Pressão de impressão	0.5~20kg
Modo de Impressão	Uma/Duas vezes
Tipos de queegee	A prova deve ser feita com uma lâmina de borracha (angulo 45/55/60)
Descolagem	0~20 mm
Velocidade do clique	0~20 mm/s
Tamanho do quadro do modelo	470370mm~737737mm
Método de posicionamento das malhas de aço	Posicionamento automático na direção Y (compatível com o ajuste manual da compensação)
Limpeza Parâmetros
Sistema de limpeza	Seco, húmido, vácuo, três modos.
Limpeza de alta velocidade	Limpeza de tecidos
Sistema de limpeza	Tipo de pulverização lateral
Tração de limpeza	Geração automática
Posição de limpeza	Pós-limpeza
Velocidade de limpeza	10-200 mm/sec
Consumo de líquidos de limpeza	Automático e ajustável manual
Consumo de papel de limpeza	Automático e ajustável manual
Visão Parâmetros
CCD FOV	10*8 mm
Tipo de câmara	130 mil CCD Câmera digital
Sistema de câmara	Estrutura óptica de bloqueio/desbloqueio
Tempo de ciclo da câmara	300 ms
Tipos de marcas fiduciárias	Forma padrão da marca fiduciária
	Redondo, quadrado, diamante, cruz.
	Pad e perfil
Tamanho da marca	0.3-6mm
Número da marca	Max: 4 peças
Afasta-te do número.	Máximo: 1 peça

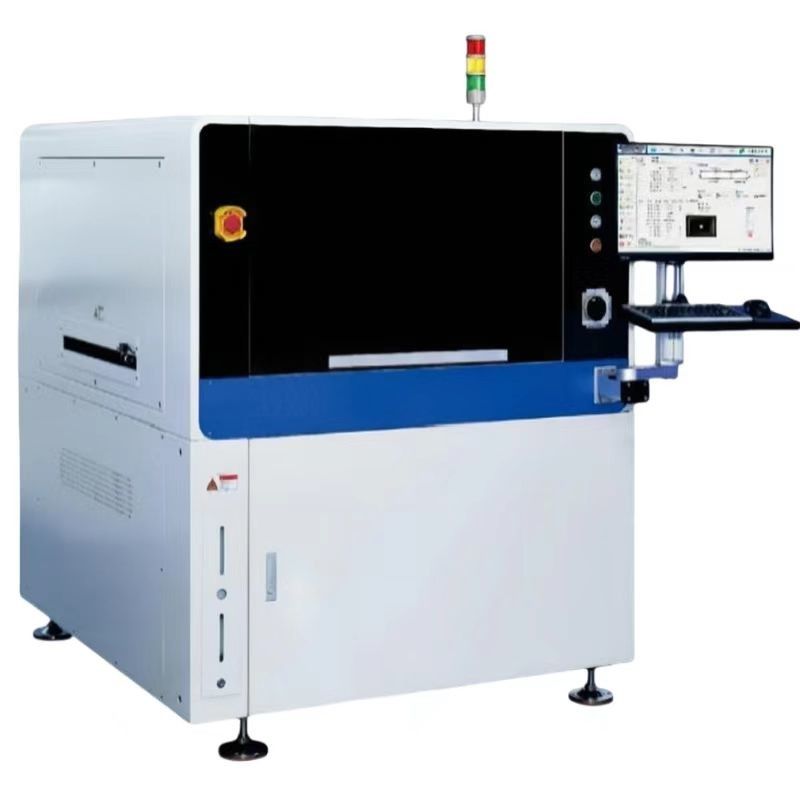

2.2kw Impressora de pasta de solda de PCB totalmente automática com alta precisão 0
