Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de depanelização de PCB com posicionamento em tempo real, máquina de corte de PCB sem poeira, máquina de corte de placa de circuito online


Peso:	3500 kg	Poder:	10 kw
Tensão:	220V/110V	Velocidade de corte:	0-100mm/s
Precisão de repetição:	±0,01mm	Método de controle:	IPC e PC industriais
Modo de direção:	Servo motor de fibra óptica AC	Precisão de corte:	±0,05 mm
Velocidade do fuso:	100.000 rpm	Voltagem de acolhimento:	220V 1ψ 50/60Hz
Pressão do Ar:	≥4,5kg/cm²	Consumo de energia:	3kVA
Coletor de pó:	2cv	Tensão do coletor de pó:	380V 3ψ
Tamanho do coletor de pó:	L650×L400×H1350mm

Peso:	3500 kg
Poder:	10 kw
Tensão:	220V/110V
Velocidade de corte:	0-100mm/s
Precisão de repetição:	±0,01mm
Método de controle:	IPC e PC industriais
Modo de direção:	Servo motor de fibra óptica AC
Precisão de corte:	±0,05 mm
Velocidade do fuso:	100.000 rpm
Voltagem de acolhimento:	220V 1ψ 50/60Hz
Pressão do Ar:	≥4,5kg/cm²
Consumo de energia:	3kVA
Coletor de pó:	2cv
Tensão do coletor de pó:	380V 3ψ
Tamanho do coletor de pó:	L650×L400×H1350mm

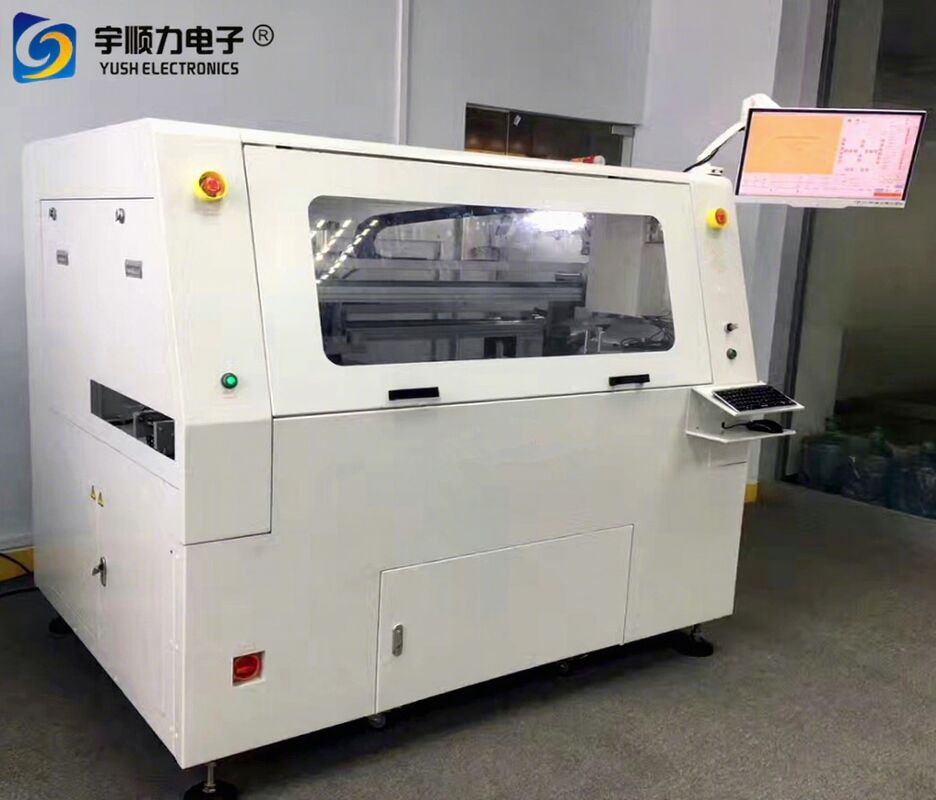

Máquina de Corte de Placa de Circuito Online com Posicionamento em Tempo Real e Corte Sem Poeira

Máquina de corte de placas de circuito em linha com posicionamento em tempo real e corte sem poeira

Solução avançada de desmontagem de PCB com carregamento, corte e descarregamento automatizados com alinhamento de visão de precisão e sistema de coleta de poeira.

Especificações técnicas

X, Y Velocidade de corte	0 - 100 mm/s
Precisão de repetição da máquina	± 0,01 mm
Métodos de controlo	IPC e PC industriais
Modo de Acionamento	Servomotor de fibra óptica AC
Precisão de corte	± 0,05 mm
Velocidade do eixo	Máximo 100 000 RPM
Voltagem do anfitrião	220V 1ψ 50/60HZ
Fornecimento de pressão atmosférica	Acima de 4,5 kg/cm2
Consumo de energia	3 KVA
Recolha de pó	Recolha de poeira superior 2HP
Voltagem do colector de poeira	380 V 3ψ
Dimensões do colector de poeira	L650 × W400 × H1350 mm

Modelos disponíveis

Bancos de trabalho	Modelo	Especificações	Tamanho do trabalho	Dimensões da máquina (W × D × H)
Mesas duplas	A partir de 1 de janeiro de 2018	Tipo padrão.	300 × 300 mm	1680 × 1298 × 1700 mm
Mesas duplas	YASTM-4C-IN-AW	Ampliado	500 × 450 mm	1902 × 1373 × 1700 mm

Características fundamentais

Separadores automáticos de PCB em linha para carregamento, corte e descarregamento automáticos
Ajuste automático da largura e recepção de placas de PCB com identificação de acabamento/resíduos
CCD de alta velocidade com sistema de alinhamento automático da visão para corte de precisão
Cortes de fuso de alta velocidade com um esforço mínimo para qualquer forma de PCB
Movimento duplo da mesa para operações simultâneas de corte e colocação de PCB

Vantagens operacionais

Dispositivo de colocação de duplo deslizamento reduz os tempos de espera de corte e aumenta a capacidade de produção
Elimina problemas de flaps artificiais que causam rachaduras de estanho e danos de peças
Evitar o esforço mecânico de operações contundentes ou dobradas
Apto para aplicações de corte de arco e linha de chapas acabadas
Ideal para corte final de peças pequenas, incluindo placas de base de telefones celulares, PDA e placas de interface de PC

Configuração do sistema

Fornece revisão de ajuste fino através de interface de máquina diagramática com configurações abrangentes de parâmetros de corte.

Informações do fabricante

YUSH Electronic Technology Co., Ltd.A empresa foi fundada em 2004 e está localizada em Jiangsu, a cidade de fabricação mundial da China.

Com equipamentos de produção avançados e uma equipa de desenvolvimento experiente (metade com mais de 10 anos na indústria de equipamentos eletrónicos),A YUSH tornou-se uma das maiores bases de produção de separadores de PCB da China.

Desde 2004, a empresa se concentrou na qualidade do produto, segurança e inovação, desenvolvendo vários tipos de separadores de PCB, incluindo manual, motor, pneumático, punção de molde,e soluções de roteadores de cortadores de fresagem.
