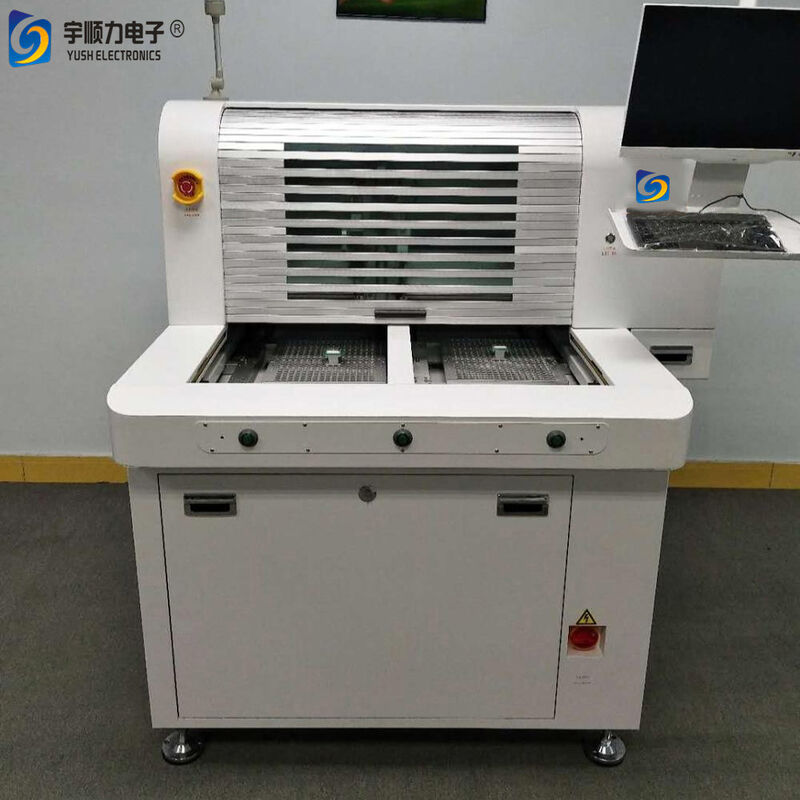

Máquina de roteamento de PCB estável de alta velocidade YSVC-650 Ferramenta de roteamento de PCB universal

Detalhes do produto

Lugar de origem: Jiangsu, China

Marca: YUSH

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 conjunto

Preço: $60,000 / set

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de roteador de PCB de alta velocidade, Ferramenta de encaminhamento de PCB universal, Máquina estável de desinstalação de PCB


Peso:	3500 kg	Comprimento de onda do laser:	355nm
potência do laser:	10W	Formato máximo de processamento:	610 mm x 500 mm
Velocidade da plataforma XY:	50m/min	Precisão de posicionamento:	±3um
Repetibilidade:	±1um	Precisão do sistema:	±20um
Faixa de varredura do galvanômetro:	50mm x 50mm	Espessura de corte:	<1mm>
Fonte de energia:	AC220V 50Hz / 2,2KW; trifásico 380V 50Hz / 5,5KW	Requisito de ar:	516m3/h
Dimensões:	1818mm x 2317mm x 1550mm	temperatura ambiente:	20°C ±2°C
Umidade:	<60% RH sem condensação

Peso:	3500 kg
Comprimento de onda do laser:	355nm
potência do laser:	10W
Formato máximo de processamento:	610 mm x 500 mm
Velocidade da plataforma XY:	50m/min
Precisão de posicionamento:	±3um
Repetibilidade:	±1um
Precisão do sistema:	±20um
Faixa de varredura do galvanômetro:	50mm x 50mm
Espessura de corte:	<1mm>
Fonte de energia:	AC220V 50Hz / 2,2KW; trifásico 380V 50Hz / 5,5KW
Requisito de ar:	516m3/h
Dimensões:	1818mm x 2317mm x 1550mm
temperatura ambiente:	20°C ±2°C
Umidade:	<60% RH sem condensação

Máquina de roteamento de PCB estável de alta velocidade YSVC-650 Ferramenta de roteamento de PCB universal

Máquina Roteadora de PCB Estável de Alta Velocidade YSVC-650 Ferramenta de Roteamento de PCB Universal

A máquina de depanelização de PCB a laser YSVC-650 da YUSH Technology é projetada para corte de precisão de placas de circuito flexíveis e revestimentos orgânicos sem a necessidade de moldes ou fixação de placas protetoras. Nossas máquinas de corte a laser ultravioleta FPC são confiáveis por clientes em toda a indústria de PCB por sua confiabilidade e desempenho.

Aplicações

Ideal para placas de circuito flexíveis (FPC), placas de RF, materiais CVL e corte de formas de madeira compensada fina. Adequado para processamento de silício, cerâmica, vidro e vários materiais de substrato com precisão excepcional.

Principais Características

Software de controle proprietário com interface intuitiva e funcionalidade abrangente
Capaz de processar qualquer gráfico e cortar diferentes espessuras e materiais com sincronização hierárquica completa
Sistema óptico otimizado garante alta qualidade de feixe e corte de precisão com tamanho mínimo de ponto focado
Laser UV de alto desempenho com excelente qualidade de feixe e características de potência de pico
Efeito térmico mínimo sem delaminação, produzindo cortes precisos e lisos com paredes laterais íngremes
Fixação de amostra a vácuo elimina a necessidade de placas de proteção de moldes, melhorando a eficiência do processamento
Funções automáticas de correção, posicionamento, corte de várias placas, medição e compensação de espessura
Uniformidade de processamento superior com flutuações mínimas de profundidade para gráficos complexos

Especificações Técnicas

Tipo de Laser	Laser UV de estado sólido
Comprimento de Onda do Laser	355nm
Potência do Laser	10W
Formato Máximo de Processamento	610mm × 500mm (24" × 18")
Velocidade Máxima da Plataforma XY	50m/min
Precisão de Posicionamento	±3μm
Repetibilidade	±1μm
Precisão do Sistema	±20μm
Faixa de Escaneamento do Galvanômetro	50mm × 50mm
Espessura de Corte	<1mm
Requisitos de Energia	AC220V 50Hz/2.2KW ou trifásico 380V 50Hz/5.5KW
Requisito de Ar	516m³/h
Dimensões	1818mm × 2317mm × 1550mm
Peso	3500kg
Temperatura de Operação	20℃ ±2℃
Umidade	<60% UR sem condensação
Sistema de Controle	Equipamento específico da indústria com software de processamento flexível, placa de controle de movimento e controle IPC
Compatibilidade de Dados	Código G padrão, dados Gerber, arquivos CAD

Especificações Rápidas

Comprimento Máximo da Placa	610 × 500mm
Tamanho do Pacote	1818mm × 2317mm × 1550mm
Espessura	1mm
Fonte de Alimentação	AC220V 50Hz/2.2KW ou trifásico 380V 50Hz/5.5KW
Pressão de Ar de Trabalho	516m³/h
Peso	3500kg
Escopo de Aplicação	Todas as placas PCB FPC SMD V-CUT
