Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de roteamento de PCB com garantia, Máquina de corte a laser de ouro, Máquinas de corte a laser de PCB


Peso:	3500 kg	Poder:	10 kw
Tensão:	220V, 110V	Comprimento de onda do laser:	355nm
potência do laser:	10W	Formato máximo de processamento:	610 mm x 500 mm
Velocidade da plataforma XY:	50m/min	Precisão de posicionamento:	±3um
Repetibilidade:	±1um	Precisão do sistema:	±20um
Faixa de varredura do galvanômetro:	50mm x 50mm	Espessura de corte:	<1mm>
Fonte de energia:	AC220V 50Hz/2,2KW; 380V 50Hz/5,5KW	Dimensões:	1818mm x 2317mm x 1550mm
temperatura ambiente:	20°C ±2°C

Peso:	3500 kg
Poder:	10 kw
Tensão:	220V, 110V
Comprimento de onda do laser:	355nm
potência do laser:	10W
Formato máximo de processamento:	610 mm x 500 mm
Velocidade da plataforma XY:	50m/min
Precisão de posicionamento:	±3um
Repetibilidade:	±1um
Precisão do sistema:	±20um
Faixa de varredura do galvanômetro:	50mm x 50mm
Espessura de corte:	<1mm>
Fonte de energia:	AC220V 50Hz/2,2KW; 380V 50Hz/5,5KW
Dimensões:	1818mm x 2317mm x 1550mm
temperatura ambiente:	20°C ±2°C

Máquina de corte a laser de ouro.

Máquina de roteador de PCB • Máquina de corte a laser de ouro • Corte a laser

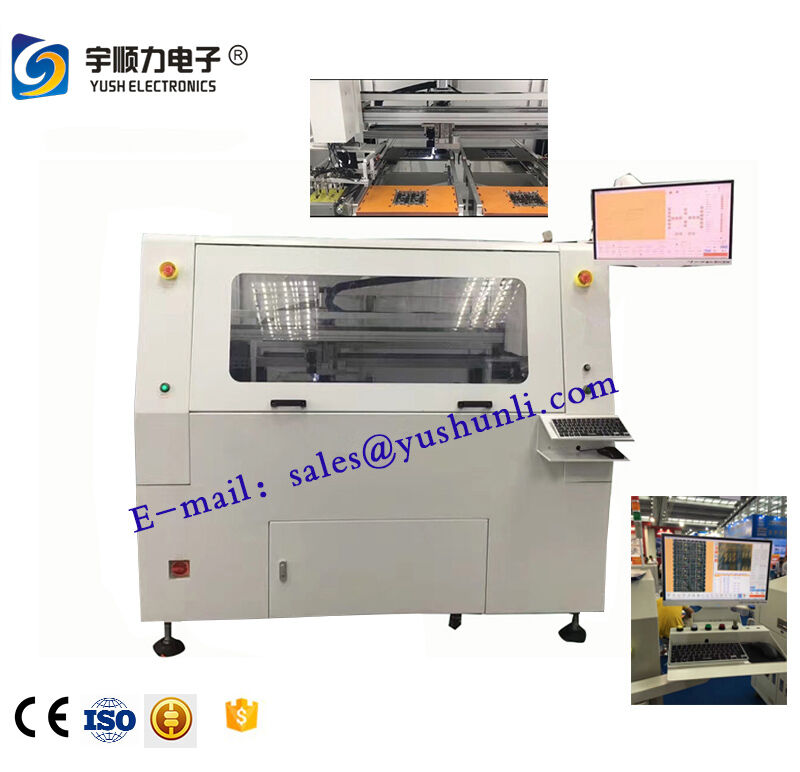

Máquinas de corte de chaves a laser YASTM-4C

Visão geral da máquina a laser

A YUSH Technology é uma marca de instrumentos premium especializada em máquinas de corte a laser ultravioleta FPC.e materiais finos de madeira compensadaA YUSH Technology está comprometida com a pesquisa, desenvolvimento e produção de equipamentos da indústria de PCB, ganhando a confiança de nossa extensa base de clientes.

Aplicações

Nossas máquinas de corte a laser UV FPC são projetadas para placas de circuito flexíveis e corte de precisão de revestimento orgânico sem precisar de moldes ou fixação de placa protetora.A utilização de fontes de laser de alta energia com controlo preciso do feixe permite velocidades de processamento mais rápidas e proporciona uma precisão de usinagem excepcional.

Características fundamentais

Software de controlo exclusivo com interface fácil de usar, funcionalidade completa e operação simples
Capazes de processar qualquer gráfico com conclusão hierárquica sincronizada para diferentes espessuras e materiais
O projeto do sistema óptico otimizado garante alta qualidade do feixe e diminui o tamanho do ponto focado para corte de precisão
Laser UV de alto desempenho com comprimento de onda ideal, qualidade superior do feixe e características de potência de pico mais elevadas
Processamento de materiais através da decomposição e vaporização, em vez de fusão, resultando em minimizar as barras pós-processamento e pequenos efeitos térmicos
A fixação de amostras a vácuo elimina a necessidade de placas de proteção contra mofo, aumentando a eficiência do processamento
Compatibilidade com materiais de substrato versáteis, incluindo silício, cerâmica, vidro e muito mais
Características avançadas de automação, incluindo correção automática, posicionamento, corte de placas múltiplas, medição de espessura e compensação

Especificações técnicas

Fonte do laser:Laser UV de estado sólido, comprimento de onda de 355 nm
Potência do laser:10W
Formato máximo de processamento:610 mm × 500 mm (24" × 18")
Velocidade máxima da plataforma XY:50 m/min
Precisão de posicionamento:± 3 μm
Repetitividade:± 1 μm
Precisão do sistema:± 20 μm
Faixa de varredura do galvanômetro:50 mm × 50 mm
Espessura de corte:< 1 mm
Requisitos de energia:AC220V 50Hz/2.2KW; 380V 50Hz/5.5KW trifásico
Requisitos de ar:516 m3/h
Dimensões:1818 mm × 2317 mm × 1550 mm
Peso:3500 kg
Temperatura de funcionamento:20°C ± 2°C
Humidade:< 60% RH não condensante
Especificações de vibração:Amplitude do solo < 5 μm, aceleração das vibrações < 0,05 g
Pressão do solo:2200 kgf/m2
Sistema de controlo:Equipamento específico do setor com software de processamento flexível, cartão de controlo de movimento dedicado e modo de controlo IPC
Exibição e armazenamento:Monitor de 17 polegadas, disco rígido 300G+
Formatos de dados suportados:Código G padrão, dados Gerber, CAD

Especificações rápidas

Comprimento máximo da prancha	610 × 500 mm
Tamanho da embalagem	1818 mm × 2317 mm × 1550 mm
Espessura	1 mm
Fornecimento de energia	AC220V 50Hz/2.2KW; 380V 50Hz/5.5KW trifásico
Pressão do ar de trabalho	516 m3/h
Peso	3500 kg
Área de aplicação	Todas as placas de PCB FPC SMD V-CUT
