Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Cadeia de fabricação do PWB de SMT, linha de produção de PCB semi-automático, Máquina de desmontagem de PCB de alta velocidade


Peso:	2.000 kg	Velocidade de colocação:	156.000 CPH
Tamanho da placa de circuito impresso:	300 x 350 mm, 600 x 350 mm, 1200 x 350 mm	Tamanho da plataforma:	300 x 350 mm, 700 x 400 mm, 1350 x 400 mm
Tamanho do estêncil:	370470.550650.1500*650mm	Espessura da PCB:	0.2 - 6 mm
Tempo de ciclo:	< 10 seg., < 12 seg.	Consumo de energia:	200W, 8kw, 10kw
Fonte de energia:	1-PH, 220 VCA 50/60 HZ	Pressão do Ar:	4.5 a 6 kg/cm
Velocidade do rodo de borracha:	0-1500 mm/seg	Dimensão:	850x750x1650mm, 1050x750x1650mm, 1660x750x1650mm, 5000x1250x1490mm, 5800x1250x1490mm
Número de zonas de aquecimento:	Acima8/Inferior8, Acima10/Inferior10	Comprimento das zonas de aquecimento:	3.121 mm, 3.891 mm, 3.030 mm, 3.730 mm
Altura do transportador:	900+/-20mm

Peso:	2.000 kg
Velocidade de colocação:	156.000 CPH
Tamanho da placa de circuito impresso:	300 x 350 mm, 600 x 350 mm, 1200 x 350 mm
Tamanho da plataforma:	300 x 350 mm, 700 x 400 mm, 1350 x 400 mm
Tamanho do estêncil:	370470.550650.1500*650mm
Espessura da PCB:	0.2 - 6 mm
Tempo de ciclo:	< 10 seg., < 12 seg.
Consumo de energia:	200W, 8kw, 10kw
Fonte de energia:	1-PH, 220 VCA 50/60 HZ
Pressão do Ar:	4.5 a 6 kg/cm
Velocidade do rodo de borracha:	0-1500 mm/seg
Dimensão:	850x750x1650mm, 1050x750x1650mm, 1660x750x1650mm, 5000x1250x1490mm, 5800x1250x1490mm
Número de zonas de aquecimento:	Acima8/Inferior8, Acima10/Inferior10
Comprimento das zonas de aquecimento:	3.121 mm, 3.891 mm, 3.030 mm, 3.730 mm
Altura do transportador:	900+/-20mm

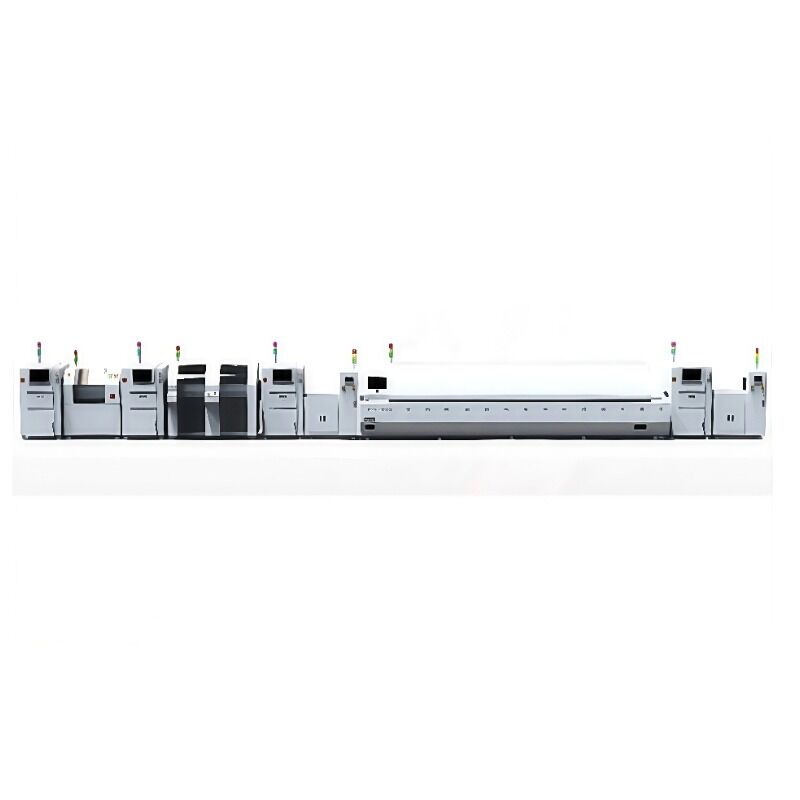

Linha de produção de montagem de PCB SMT semiautomática de alta velocidade

Linha de Produção de Montagem de PCB SMT Semiautomática de Alta Velocidade

Esta linha de produção SMT semiautomática de alta velocidade foi projetada para montagem eficiente de PCBs, com velocidades de posicionamento atingindo aproximadamente 156.000 CPH. Ideal para aplicações de fabricação de telefones celulares e TVs de LED.

Impressora de Estêncil SMT (Semiautomática)

Especificação	Modelo Y3	Modelo Y6	Modelo Y12
Precisão	+/- 0.05mm	+/- 0.05mm	+/- 0.05mm
Tamanho da PCB	300 x 350 mm	600 x 350 mm	1200 x 350 mm
Tamanho da Plataforma	300 x 350 mm	700 x 400 mm	1350 x 400 mm
Tamanho do Estêncil (mm)	370470, 550650	370470, 550650	370470, 550650, 1500*650
Espessura da PCB	0.2 - 6 mm	0.2 - 6 mm	0.2 - 6 mm
Posicionamento do Estêncil	Manual	Manual	Manual
Tempo de Ciclo	< 10 Seg.	< 10 Seg.	< 12 Seg.
Consumo de Energia	200 W	200 W	200 W
Fonte de Alimentação	1-PH, 220VAC 50/60HZ	1-PH, 220VAC 50/60HZ	1-PH, 220VAC 50/60HZ
Pressão do Ar	4.5-6 kg/cm	4.5-6 kg/cm	4.5-6 kg/cm
Velocidade do Rodo	0-1500mm/seg	0-1500mm/seg	0-1500mm/seg
Dimensão	850x750x1650 mm	1050x750x1650 mm	1660x750x1650 mm
Peso	280 Kg	300 Kg	356 Kg
Comprimento do Rodo	250mm	250mm	250mm
Altura da Plataforma	950mm	950mm	950mm

Opção: Tamanhos especiais podem ser personalizados de acordo com requisitos específicos.

Forno de Refluxo

Especificação	Modelo L8	Modelo L10
Dimensão (CLA) mm	5000x1250x1490	5800x1250x1490
Peso	Aprox. 1600KG	Aprox. 1800KG
Número de Zonas de Aquecimento	Superior8/Inferior8	Superior10/Inferior10
Comprimento das Zonas de Aquecimento	3121mm	3891mm
Ajuste da Largura do Trilho	M (opção: A)	M (opção: A)
Volume de Exaustão	10M³ /min x 2 Exaustões	10M³ /min x 2 Exaustões
Sistema de Controle	PLC + Computador	PLC + Computador
Método de Controle de Temperatura	PID + SSR	PID + SSR

Especificação	Modelo 622	Modelo 733
Dimensão (CLA) mm	5040x145x1450	5800x1450x1450
Peso da Máquina	Aprox. 2200KG	Aprox. 2400KG
Número de Zonas de Aquecimento	Superior8/Inferior8	Superior10/Inferior10
Comprimento das Zonas de Aquecimento	3030mm	3730mm
Número de Zonas de Resfriamento	2	3
Sistema de Controle	PLC + Computador	PLC + Computador
Agente de Transmissão	Corrente + Malha	Corrente + Malha
Largura Máx. da PCB	460mm	460mm
Potência para Aquecimento	45kw	55kw
Consumo de Energia	8kw	10kw
Altura do Transportador	900+/-20mm	900+/-20mm
