Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de corte a laser de fibra de 50W, Cortador de estêncil de chapa metálica, Máquina a laser para desenho de PCB


Peso:	3.000kg	Poder:	10 kw
Tensão:	220V/380V	potência do laser:	50W
Comprimento de onda:	1070 mm	Precisão da plataforma:	± 3 μm
Repetibilidade da plataforma:	± 1,5μm	Velocidade da plataforma:	≤300mm/S
Detecção de localização:	0,1μm	Cortando a escala:	600 mm x 600 mm
tamanho da mesa:	620 mm x 620 mm	Espessura de corte:	≤0,5 mm
Diâmetro de foco:	25-30μm	Entrega de feixe:	Capa contra poeira
Sistema de acionamento:	Acionamento de motor linear

Peso:	3.000kg
Poder:	10 kw
Tensão:	220V/380V
potência do laser:	50W
Comprimento de onda:	1070 mm
Precisão da plataforma:	± 3 μm
Repetibilidade da plataforma:	± 1,5μm
Velocidade da plataforma:	≤300mm/S
Detecção de localização:	0,1μm
Cortando a escala:	600 mm x 600 mm
tamanho da mesa:	620 mm x 620 mm
Espessura de corte:	≤0,5 mm
Diâmetro de foco:	25-30μm
Entrega de feixe:	Capa contra poeira
Sistema de acionamento:	Acionamento de motor linear

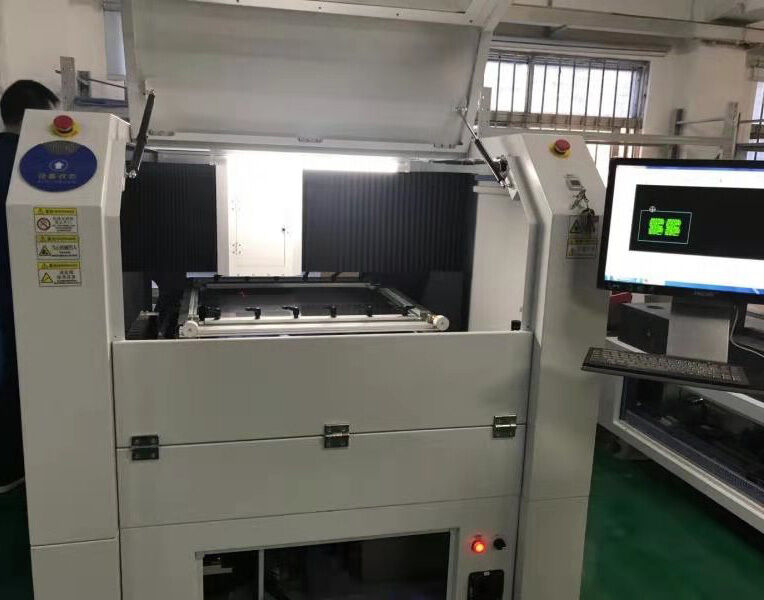

Máquina de corte de estêncil de chapa metálica com laser de fibra de 50W

Máquina de corte de estêncil de folha de metal a laser de fibra de 50W

Sistema avançado de recolha de resíduos

O YS-GW50 possui um sistema inovador de coleta de resíduos e fumaça projetado para eliminar problemas de estabilidade do equipamento causados por chips, escória e poeira de ferro.Esta estrutura avançada melhora significativamente a vida útil do equipamento e a fiabilidade operacional.

Tecnologia de laser de fibra de alta potência

Equipada com um laser de fibra de estado sólido de 50W bombeado por semicondutores, esta máquina oferece uma eficiência de corte superior e uma compatibilidade de material expandida.Ele lida tanto com chapas de metal padrão e componentes de precisão com desempenho consistente em várias espessuras.

Soluções de processo personalizadas

O projeto profissional de luminárias acomoda materiais de diversos tamanhos e formas, garantindo que cada minuto de produção seja dedicado ao corte a laser.Este sistema de equipamento abrangente otimiza os processos do utilizador e maximiza o valor do equipamento.

Especificações técnicas

Precisão de posicionamento da plataforma	± 3 μm
Repetibilidade da plataforma	± 1,5 μm
Velocidade da plataforma	≤ 300 mm/s
Subvariabilidade de detecção de localização	0.1 μm
Distância de corte	X 600 mm × Y 600 mm
Tamanho da tabela	X 620 mm × Y 620 mm
Espessura de corte	≤ 0,5 mm (valor de referência)
Diâmetro do foco	25-30 μm
Melhor eficácia de corte	Até 9400 abertura sintética/hora, 13000-14000 abertura padrão/hora (0,3 mm de diâmetro de data redonda, 0,15 mm de aço)

Especificações do sistema a laser

Potência do laser	50 W
Comprimento de onda	1070 nm
Sistema de transmissão de feixe	Fibra óptica
Protecção contra o pó	Cobertura de poeira
Sistema de controlo	PC-BASE CNC AC Servo Control
Sistema de accionamento	Motor de tração linear
Sistema de orientação	Ferrovias de orientação linear de precisão
Módulo CCD	Fusão dos furos de enchimento CCD, função de luz CCD coaxial
Recolha de pó	Recolha de resíduos com emissões zero
Sistema de sopro	Gás de apoio ao sopro coaxial
Sistema de fixação	Câmbio pneumático

Embalagem e transporte
