Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de desmontagem de PCB com garantia, cortador de circuitos em linha, máquina de corte de PCB para eletrónica


Peso:	1600kg	Poder:	3 kW
Tensão:	380 V, 110 V	Tamanho da máquina:	100012001533 mm
Tamanho máximo de PCB:	350*350mm	Espessura da PCB:	0,4-6mm
Altura da transmissão:	900 ± 50 mm	Velocidade de transmissão:	1500mm/s /adjustable (máximo)
Velocidade do fuso de corte:	60.000 rpm/min	Velocidade de corte:	1-200 mm/s
Precisão de corte:	± 0,5 mm	Precisão de posicionamento repetido:	±0,01mm
Coordenar a velocidade de movimento:	1000 mm/s	Fornecimento de ar:	5-8KG/CM2
Fonte de energia:	CA380V±5%, 50/60Hz

Peso:	1600kg
Poder:	3 kW
Tensão:	380 V, 110 V
Tamanho da máquina:	100012001533 mm
Tamanho máximo de PCB:	350*350mm
Espessura da PCB:	0,4-6mm
Altura da transmissão:	900 ± 50 mm
Velocidade de transmissão:	1500mm/s /adjustable (máximo)
Velocidade do fuso de corte:	60.000 rpm/min
Velocidade de corte:	1-200 mm/s
Precisão de corte:	± 0,5 mm
Precisão de posicionamento repetido:	±0,01mm
Coordenar a velocidade de movimento:	1000 mm/s
Fornecimento de ar:	5-8KG/CM2
Fonte de energia:	CA380V±5%, 50/60Hz

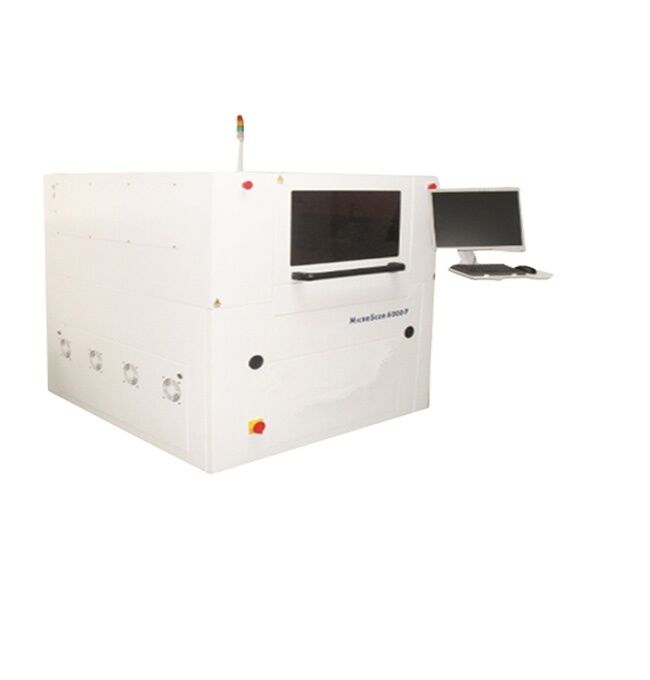

Máquina de corte de placa de circuito on-line

Máquina de corte de placas de circuito em linha

Máquina de desinstalação de PCB de alta velocidade em linha Roteador com guias lineares / BladeYSV-7A

Uma máquina de desmontagem de PCB em linha especialmente concebida para cortar componentes de PCBA (panel) em partes separadas, com estrutura montada em trilhos sem corte por jigo.Pronto para integração imediata da produçãoEquipado com monitoramento estático ESD, corte de feedback de esforço e troca automática de ferramentas, alcançando velocidades máximas de 60.000 RPM.Garante uma programação rápida e precisa.

Especificações técnicas

Modelo	YSV-7A
Tamanho da máquina	100012001533 mm
Tamanho máximo do PCB	350*350 mm
Espessura do PCB	0.4-6mm
Altura da transmissão	900 ± 50 mm
Direcção de transmissão	Esquerda → Direita
Velocidade de transmissão	1500 mm/s (máximo), ajustável
Tipo de placa de alimentação	Esquadrão-guia de transporte de secção
Ajuste da largura do carril	Automático
Posicionamento de PCB	Apertamento do carril de guia superior e inferior
Sistema de recolha	Sistema de fixação rotativo a 360°; 2 grupos de bocas de sucção a vácuo no máximo, 4 grupos de unidades de transporte de correia/transporte de painéis de lote ESD no máximo
Espinil de corte/velocidade	Alemanha KAVO, 60.000 RPM
Tipo de refrigeração	Compressão de ar
Monitoramento da DSE	- Sim, sim.
Mudança automática de ferramenta	- Sim, sim.
Reduzir o estresse	- Sim, sim.
Verificação da lâmina de quebra	- Sim, sim.
Velocidade de corte	1-200 mm/s
Precisão de corte	±0,5 mm
Precisão de posicionamento repetida	± 0,01 mm
Coordenar a velocidade de movimento	1000 mm/s
Tipo de placa	Unidade de transporte de correia/transporte de painéis de lote ESD
Tipo de recolha de resíduos	Fora da pista.
Programação de procedimentos	Importação/editação de desenhos GERBER através do sistema visual
Fornecimento de ar	5-8 kg/cm2
Fornecimento de energia	AC380V±5%, 50/60Hz, 3KW

Características fundamentais

Sistema automático de troca de ferramentas
Monitorização da DSE para protecção estática
Controle de retroalimentação de redução de tensão
Função no modo de produção automática
Integração das funções estatísticas do SPC com os sistemas de gestão ERP
Função à prova de explosão do aspirador opcional

Sistema de corte de alta fiabilidade

Alemanha KAVO fuso de alta velocidade com velocidade máxima de 60.000 RPM, com monitoramento de tensão estática ESD, feedback de tensão de corte e capacidades automáticas de troca de ferramentas.

Sistema de Supervisão

Sistema de visão automática de precisão, com câmara de imagem industrial alemã, lente Moritex e fonte de luz de medição.e funções de posicionamento com elevada estabilidade e capacidade anti-interferência.

Sistema de agarrador de PCB de alta fiabilidade

Solução de corte sem jig com escopo de tamanho de fixação de PCB de 2 mm. O dispositivo de captação permite carregamento / descarregamento rápido com alta estabilidade e baixo custo operacional.

Mudança automática de ferramentas

O trocador de ferramentas padrão suporta três tipos de ferramentas de 3,175 mm, cada uma com capacidade de carga máxima de 10 ferramentas.e eixos Z1 do mecanismo de corte permitem a troca automatizada de ferramentas.

Sistema de encaminhamento de painéis ATPD

Solução 1:Os PCBs cortados são entregues por sistema de fixação para a linha de transmissão da correia, enviados então via linha de transmissão ESD para a linha de montagem, ou escolhidos e carregados em caixas de produto por manipulador personalizado.

Solução 2:Utilize a unidade de encaminhamento do painel de lote ARM-1 para substituir a linha de transmissão do cinto, insira a unidade de encaminhamento do painel por trás da máquina e carregue diretamente os painéis na caixa de blister no ARM-1 através do sistema de presa.Esta solução oferece simplicidade e conveniência.

Embalagem e transporte
