Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de Corte a Laser UV de 355nm, Máquina de depanelização de PCB de 10W, Cortador a laser de FPC de alta precisão


Peso:	1600kg	Poder:	10 kw
Tensão:	220V / 110V	Tipo Laser:	Laser UV de 10W
Comprimento de onda do laser:	355nm	Potência máxima:	10W /15W
Frequência de repetição:	1 a 250 kHz	Precisão CCD:	0,005 mm
Max Working Range:	450mm*430mm	Tamanho do ponto do feixe:	0.015 mm ± 0,003 mm
Dimensões:	1500mmX1800mmX1660mm	Precisão da mesa de trabalho:	± 0,003 mm
Repetição da mesa de trabalho:	±0,002 mm	Alcance da mesa:	500mm*500mm
Componentes principais:	PLC, motor, rolamento, motor, vaso de pressão, engrenagem, bomba

Peso:	1600kg
Poder:	10 kw
Tensão:	220V / 110V
Tipo Laser:	Laser UV de 10W
Comprimento de onda do laser:	355nm
Potência máxima:	10W /15W
Frequência de repetição:	1 a 250 kHz
Precisão CCD:	0,005 mm
Max Working Range:	450mm*430mm
Tamanho do ponto do feixe:	0.015 mm ± 0,003 mm
Dimensões:	1500mmX1800mmX1660mm
Precisão da mesa de trabalho:	± 0,003 mm
Repetição da mesa de trabalho:	±0,002 mm
Alcance da mesa:	500mm*500mm
Componentes principais:	PLC, motor, rolamento, motor, vaso de pressão, engrenagem, bomba

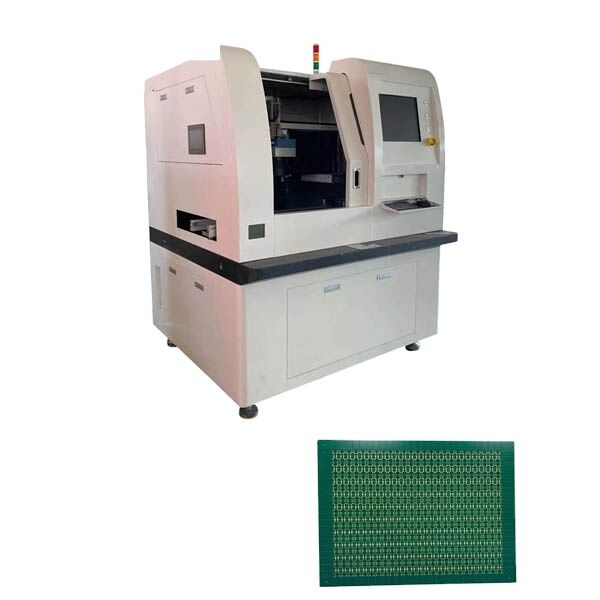

Máquina de corte a laser UV de alta precisão CCD FPC/PCB de 355nm 10W/15W

Máquina de Corte a Laser UV de Alta Precisão CCD FPC/PCB de 355nm 10W /15W

Com interface CAM perfeita, esta máquina suporta formatos de arquivo de perfuração e fresagem convencionais. A interface amigável apresenta caminhos ópticos selados e integração estável e confiável com estrutura compacta. O sistema de controle eletrônico modular garante fácil manutenção.

Ideal para processar placas combinadas macias e rígidas (R-F PCBA), incluindo placas flexíveis e combinações rígido-flex, este equipamento oferece adaptabilidade aprimorada e custo-benefício.

Aplicações da Máquina de Corte a Laser UV FPC

Corte de vários materiais de placa de circuito flexível e filmes de cobertura com resultados limpos e sem carbonização
Corte de alta qualidade e alta velocidade de materiais rígidos de até 1 mm de espessura
Rebarbas mínimas devido ao processo de decomposição e vaporização da luz UV
Pequeno efeito térmico com bordas de corte precisas e lisas e paredes laterais íngremes
Capaz de cortar vários materiais de substrato, incluindo silício, cerâmica e vidro
Formação de gravação de precisão de vários filmes funcionais

Características do Produto YSV-7A

Bordas limpas e lisas após o corte
Sem rebarbas, poeira ou resíduos de partículas
Alta precisão para pequenos arcos e aplicações de corte fino
Reduz efetivamente as taxas de falha de moldagem
Corte em uma única passagem de peças compostas com múltiplos materiais e combinações de espessura
Ajuste automático da altura da cabeça do laser para manuseio de FPC montado em superfície dupla face

O processamento sem contato elimina estresse mecânico e deformação. A plataforma de motor linear oferece alta velocidade, precisão, baixo desgaste, fácil manutenção e custos de manutenção reduzidos.

Especificações Técnicas

Especificação/Modelo	YSV-7A
Cabeça do Laser	SP (EUA)
Tipo de Laser	Laser UV de 10W
Comprimento de Onda do Laser	355nm
Potência Máxima	10W / 15W
Frequência de Repetição	1-250kHz
Precisão de Localização da Mesa de Trabalho	±0.003mm
Precisão de Repetição da Mesa de Trabalho	±0.002mm
Faixa de Alcance da Mesa	500mm × 500mm
Precisão de Localização CCD	0.005mm
Faixa Máxima de Trabalho	450mm × 430mm
Tamanho do Ponto do Feixe	0.015mm ± 0.003mm
Dimensões (C×L×A)	1500mm × 1800mm × 1660mm
Peso	1800kg

Fonte de Laser

Apresenta luz de choque UV importada dos EUA com excelente desempenho óptico, longa vida útil, estrutura simples e fácil operação. Esta marca comprovada está em uso há mais de 10 anos.

Sistema Galvanômetro

Utiliza o sistema de galvanômetro mais avançado do mundo com feedback e equipamento de calibração automática para garantir eficiência e precisão de processamento.

Plataforma de Mármore Verde Taishan

Pedra "Taishan verde" de alta qualidade processada mecanicamente e acabada à mão para precisão. Apresenta brilho preto, estrutura fina, textura uniforme, excelente estabilidade, alta resistência e dureza, mantendo a precisão sob cargas pesadas. Livre de ferrugem, resistente a ácidos e à abrasão.

Características da Plataforma de Mármore

Classe de precisão: nível "000", planicidade 2µm
Resistência à compressão: 245-254 N/mm²
Módulo de elasticidade: 1.27-1.47 N/mm² (maior que o ferro fundido)
Coeficiente de expansão linear: 4.61 × 10⁻⁶/°C
Coeficiente de amortecimento interno: 15× maior que o aço com excelente absorção de choque
Dureza Shore: HS70+ com resistência ao desgaste 5-10× maior que o ferro fundido

Sistema CCD

Sistema de aquisição de imagem de alta velocidade com posicionamento e correspondência de imagem de alta precisão garante precisão excepcional.

Plataforma de Trabalho

Investimento THK (China) apresentando guias de movimento linear de precisão, fusos de esferas, parafusos de esferas, colares de rolos cruzados e atuadores do maior fornecedor da indústria.

Resultados de Corte a Laser UV FPC
