Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de corte a laser SMT, Máquina de corte da placa do PWB, Máquina de desenho de PCB com garantia


Peso:	3500 kg	Poder:	10 kw
Tensão:	220V, 380V	Velocidade de corte:	01,0 ~100mm/s
Precisão repetitiva:	± 0,01 mm	Modo de controle:	IPC e PC industriais
Modo de direção:	Servomotor CA	Precisão de corte:	± 0.05mm
Velocidade do fuso:	Máximo 100.000 rpm	Comprimento de onda do laser:	355nm
potência do laser:	10W	Formato máximo:	610 mm x 500 mm
Velocidade da plataforma:	50m/min	Precisão de posicionamento:	± 3um
Repetibilidade:	± 1um

Peso:	3500 kg
Poder:	10 kw
Tensão:	220V, 380V
Velocidade de corte:	01,0 ~100mm/s
Precisão repetitiva:	± 0,01 mm
Modo de controle:	IPC e PC industriais
Modo de direção:	Servomotor CA
Precisão de corte:	± 0.05mm
Velocidade do fuso:	Máximo 100.000 rpm
Comprimento de onda do laser:	355nm
potência do laser:	10W
Formato máximo:	610 mm x 500 mm
Velocidade da plataforma:	50m/min
Precisão de posicionamento:	± 3um
Repetibilidade:	± 1um

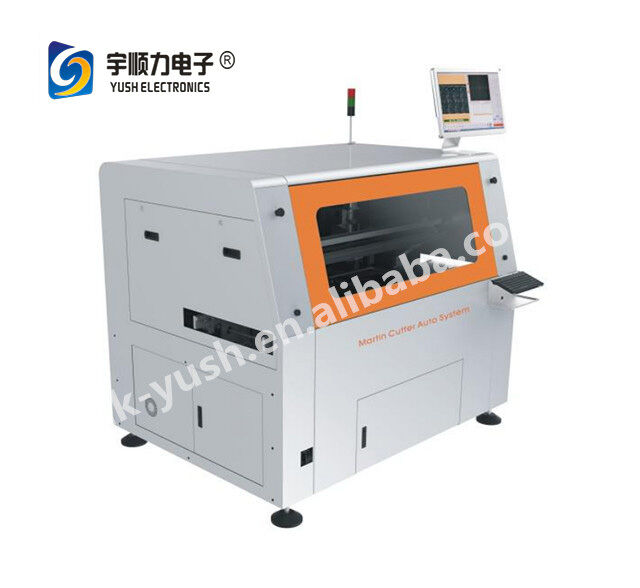

Máquina de corte a laser SMT/Máquina de corte em V para placa de circuito impresso

Máquina de corte a laser SMT / Máquina de corte em V de placa de PCB

YASTM-4C SMT Stencil Laser Cutting Machine pela YUSH Technology

Sobre a Tecnologia YUSH

A YUSH Technology é uma marca líder de instrumentos comprometida com a pesquisa, desenvolvimento e produção de equipamentos da indústria de PCB.Nossas máquinas de corte a laser ultravioleta FPC são amplamente reconhecidas pelos clientes por sua precisão e confiabilidade.

Aplicações

A máquina de corte a laser UV FPC é projetada para corte de precisão de placas de circuito flexíveis e revestimentos orgânicos sem necessidade de moldes ou fixação de placas de proteção.A utilização de fontes de laser de alta energia com controlo preciso do feixe garante uma velocidade de processamento superior e resultados de usinagem precisos.

Características fundamentais

Software de controlo proprietário com interface intuitiva, funcionalidade abrangente e operação simples
Capaz de processar quaisquer gráficos de diferentes espessuras e materiais, sincronização hierárquica completa
O projeto do sistema óptico otimizado garante alta qualidade do feixe e diminui o tamanho do ponto focado para corte de precisão
Laser UV de alto desempenho com comprimento de onda ideal, qualidade superior do feixe e características de alta potência máxima
Processamento de materiais através da decomposição e vaporização, em vez de fusão, resultando em uma redução mínima das barras pós-processamento e um pequeno efeito térmico
A fixação de amostras a vácuo elimina a necessidade de placas de proteção contra mofo, melhorando a eficiência do processamento
Capazes de cortar vários materiais de substrato, incluindo silício, cerâmica e vidro
Funções automáticas de correcção, posicionamento, corte de placas múltiplas, medição de espessura e compensação

Especificações técnicas

Sistema de laser

Tipo de laser: laser UV em estado sólido
Comprimento de onda: 355nm
Potência do laser: 10W

Capacidades de processamento

Formatação máxima de processamento: 610 mm × 500 mm (24" × 18")
Velocidade máxima da plataforma XY: 50 m/min.
Precisão de posicionamento: ± 3 μm
Repetitividade: ± 1 μm
Precisão do sistema: ± 20 μm
Distância de varredura do galvanômetro: 50 mm × 50 mm
Espessura de corte: < 1 mm

Requisitos energéticos e ambientais

Fornecimento de energia: AC220V 50Hz / 2.2KW ou Trifásico 380V 50Hz / 5.5KW
Requisitos em termos de gases de escape: 516 m3/h
Temperatura ambiente: 20 °C ± 2 °C
Humidade: < 60% RH não condensante
Amplitude do solo: < 5 μm
Aceleração da vibração: < 0,05 g
Pressão do solo: 2200 kgf/m2

Sistema de controlo

Equipamento de controlo específico da indústria com software de processamento flexível
Cartão de controlo de movimento e modo de controlo IPC dedicados
Monitor de 17 polegadas com disco rígido 300G+
Suporta código G padrão, dados Gerber e formatos CAD

Especificações físicas

Especificações	Valor
Comprimento máximo da prancha	610 × 500 mm
Tamanho da embalagem	1818 mm × 2317 mm × 1550 mm
Espessura	1 mm
Fornecimento de energia	AC220V 50Hz / 2.2KW; Trifásico 380V 50Hz / 5.5KW
Pressão do ar de trabalho	516 m3/h
Peso	3500 kg
Área de aplicação	Todas as placas de PCB FPC SMD V-CUT
