Máquina Depanelizadora a Laser UV para Placa de Circuito Pcb. Máquina de Corte a Laser UV (YS-GW50)

Name: Máquina Depanelizadora a Laser UV para Placa de Circuito Pcb. Máquina de Corte a Laser UV (YS-GW50)
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-GW50
Price: 75.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Jiangsu, China

Marca: YUSH

Certificação: ce

Número do modelo: YS-GW50

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 conjunto

Preço: $50,000-100,000 / set

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina depanelizadora a laser UV de PCB, Máquina de corte a laser UV para PCB, Máquina depanelizadora a laser YS-GW50


Peso:	600 kg	Comprimento de onda do laser:	355nm
potência do laser:	10W	Formato máximo de processamento:	610 mm x 500 mm
Velocidade da plataforma XY:	50m/min	Precisão de posicionamento:	±3um
Repetibilidade:	±1um	Precisão do sistema:	±20um
Faixa de varredura do galvanômetro:	50mm x 50mm	Espessura de corte:	<1mm>
Fonte de energia:	AC220V 50Hz / 2,2KW; trifásico 380V 50Hz / 5,5KW	Requisito de ar:	516m3/h
Dimensões:	1818mm x 2317mm x 1550mm	temperatura ambiente:	20°C ±2°C
Umidade:	<60% RH sem condensação

Peso:	600 kg
Comprimento de onda do laser:	355nm
potência do laser:	10W
Formato máximo de processamento:	610 mm x 500 mm
Velocidade da plataforma XY:	50m/min
Precisão de posicionamento:	±3um
Repetibilidade:	±1um
Precisão do sistema:	±20um
Faixa de varredura do galvanômetro:	50mm x 50mm
Espessura de corte:	<1mm>
Fonte de energia:	AC220V 50Hz / 2,2KW; trifásico 380V 50Hz / 5,5KW
Requisito de ar:	516m3/h
Dimensões:	1818mm x 2317mm x 1550mm
temperatura ambiente:	20°C ±2°C
Umidade:	<60% RH sem condensação

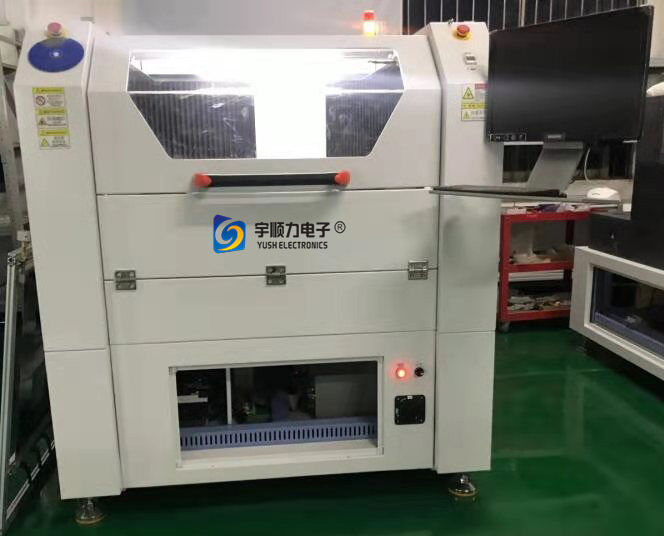

Máquina Depanelizadora a Laser UV para Placa de Circuito Pcb. Máquina de Corte a Laser UV (YS-GW50)

Máquina de desmontagem de painéis de circuitos de circuito impresso com laser UV (YS-GW50)

A Máquina de Desmontagem a Laser UV de Placas de Circuito de PCB YS-GW50 da YUSH Technology é projetada para corte de precisão de placas de circuito flexíveis e revestimentos orgânicos.Este avançado sistema de corte a laser UV elimina a necessidade de moldes ou fixação de chapas de proteção, proporcionando uma velocidade de processamento superior e resultados de usinagem precisos.

Aplicações de máquinas

Ideal para o corte de precisão de placas de circuito flexíveis (FPC), CVL, componentes RF e materiais finos de compensado.e vidro com uma precisão excepcional.

Características fundamentais

Software de controlo exclusivo com interface intuitiva e funcionalidades completas
Com capacidade para processar qualquer gráfico e cortar diferentes espessuras e materiais com conclusão hierárquica sincronizada
O projeto do sistema óptico otimizado garante alta qualidade do feixe e diminui o tamanho do ponto focado para corte de precisão
Laser UV de alto desempenho com comprimento de onda ideal, qualidade superior do feixe e características de alta potência máxima
Efeito térmico mínimo sem delaminação, produzindo cortes precisos e suaves com paredes laterais íngremes
Sistema de fixação de amostras a vácuo elimina a necessidade de placas de proteção contra mofo
Capacidades de correção automática, posicionamento, corte de placas múltiplas, medição de espessura e compensação

Especificações técnicas

Sistema de laser

Fonte de laser UV em estado sólido: comprimento de onda de 355 nm

Potência do laser: 10 W

Capacidades de processamento

Formato máximo de processamento: 610 mm × 500 mm (24" × 18")

Velocidade máxima de funcionamento da plataforma XY: 50 m/min

Espessura de corte: < 1 mm

Faixa de digitalização do galvanômetro: 50 mm × 50 mm

Métricas de precisão

Precisão de posicionamento: ± 3 μm

Repetitividade: ± 1 μm

Precisão do sistema: ± 20 μm

Requisitos energéticos e ambientais

Fornecimento de energia	AC220V 50Hz / 2.2KW; Trifásico 380V 50Hz / 5.5KW
Requisitos de ventilação	516 m3/h
Dimensões	1818 mm × 2317 mm × 1550 mm
Temperatura ambiente	20°C ± 2°C
Humidade	< 60% RH não condensante
Amplitude do solo	< 5 μm
Aceleração da vibração	< 0,05 g
Pressão do solo	2200 kgf/m2

Controle e Software

Equipamento de controlo específico do setor com software de processamento flexível, cartão de controlo de movimento dedicado e modo de controlo IPC.Dados de Gerber, e formatos CAD.

Especificações rápidas

Comprimento máximo da prancha	610 × 500 mm
Tamanho da embalagem	1818 mm × 2317 mm × 1550 mm
Espessura	1 mm
Fornecimento de energia	AC220V 50Hz / 2.2KW; Trifásico 380V 50Hz / 5.5KW
Pressão do ar de trabalho	516 m3/h
Área de aplicação	Todas as placas de PCB FPC SMD V-CUT
