Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                máquina de depanelização de PCB pequena, máquina de gravação para corte de PCB, Máquina de corte de PCB YSVC-650


Peso:	3500 kg	Poder:	10 kw
Tensão:	220V/380V	Y Velocidade de corte:	0 ~ 100 mm/s
Velocidade do fuso:	50000 RPM	Pressão do Ar:	4 kg/cm2
Dimensão do host:	700mm * 900mm * 1200mm	Precisão:	± 0,01 mm
Curso do eixo Z:	50mm	Precisão de corte:	± 0,1 mm
Consumo de energia:	2kVA	Tensão do coletor de pó:	380V 1,5P
Dimensões do coletor de pó:	680 mm * 400 mm * 900 mm	Tamanho máximo do PCB:	450mm * 500mm
Unidade XYZ:	SERVO MOTOR CA

Peso:	3500 kg
Poder:	10 kw
Tensão:	220V/380V
Y Velocidade de corte:	0 ~ 100 mm/s
Velocidade do fuso:	50000 RPM
Pressão do Ar:	4 kg/cm2
Dimensão do host:	700mm * 900mm * 1200mm
Precisão:	± 0,01 mm
Curso do eixo Z:	50mm
Precisão de corte:	± 0,1 mm
Consumo de energia:	2kVA
Tensão do coletor de pó:	380V 1,5P
Dimensões do coletor de pó:	680 mm * 400 mm * 900 mm
Tamanho máximo do PCB:	450mm * 500mm
Unidade XYZ:	SERVO MOTOR CA

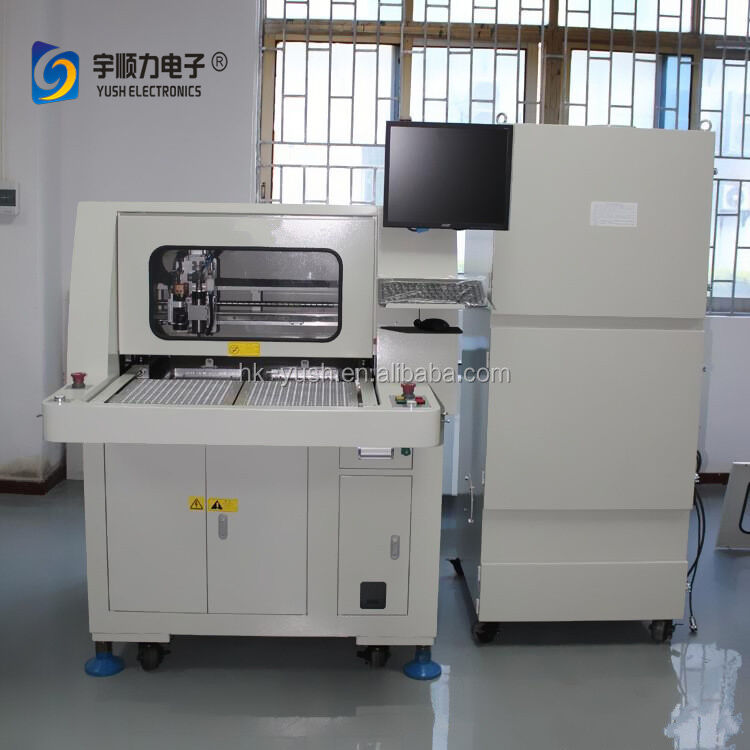

Pequena Gravadora e Máquina para Corte de PCB -YSVC-650

Gravação de Pequeno Porte e Máquina para Corte de PCB - YSVC-650

Visão Geral do Produto

A máquina de corte de PCB YSVC-650 foi projetada para a depanelização de precisão de placas de circuito impresso. Este sistema automatizado de pontuação com faca tipo gong elimina problemas comuns de produção, mantendo alta precisão e eficiência.

Principais Benefícios

Previne rachaduras de estanho artificiais e danos a componentes durante a separação
Elimina problemas de estresse causados pela geração de força mecânica
Adequado para vários tipos de gabinetes e formatos irregulares de placas de PCB (linhas retas, arcos, tipos L, etc.)
Integração dos eixos X, Y, Z com motor de fuso de alta velocidade de 60.000 rpm

Recursos da Máquina

Projetado para divisão de produtos tipo quebra-cabeça e semiacabados
Alta velocidade de corte com precisão excepcional
Operação simples e interface amigável
Capacidade de troca rápida de ferramentas com ajuste mínimo de configuração
Sistema de coleta de poeira de alta intensidade mantém a limpeza da PCB e da superfície
Modo de corte de estresse mínimo para integridade ideal da placa

Especificações Técnicas

Velocidade de Corte	0 - 100mm/s
Precisão da Máquina	± 0.01mm
Curso do Eixo Z	50mm
Sistema de Controle	Controle X, Y, Z ou PC industrial com tela sensível ao toque
Sistema de Acionamento	Servomotor AC para eixos X, Y, Z
Precisão de Corte	± 0.1mm
Velocidade do Fuso	MÁX 50.000 rpm
Tensão do Host	220V 50/60Hz
Pressão do Ar	4kg/cm² ou superior
Consumo de Energia	2KVA
Coleta de Poeira	Sistema integrado de coleta de poeira
Tensão do Coletor de Poeira	380V 1.5P
Dimensões do Host	700mm × 900mm × 1200mm
Dimensões do Coletor de Poeira	680mm × 400mm × 900mm

Recursos Opcionais

Sistema de visão CCD para precisão aprimorada
Coleta de poeira abrangente (acima e abaixo)
Compatibilidade com vários tamanhos de placas de PCB: 280mm × 340mm, 300mm × 400mm, 450mm × 500mm
Opções de operação com tela sensível ao toque e manual ou PC
