Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de corte a laser de estênceis de chapas de metal, Máquina a laser para desenho de PCB, máquina de corte de estênceis com garantia


Peso:	1500kg	Poder:	10 kw
Tensão:	220V/380V	Dimensões:	L1680W1500H1630mm
Potência nominal:	2 kW	Potência máxima:	6kW
Precisão da plataforma:	± 3 μm	Repetibilidade da plataforma:	± 1,5μm
Velocidade da plataforma:	≤300mm/S	Detecção de localização:	0,1μm
Cortando a escala:	X 600 mm * Y 600 mm	tamanho da mesa:	X 620 mm * Y 620 mm
Espessura de corte:	≤0,5 mm	Diâmetro de foco:	25-30μm
potência do laser:	50W	Comprimento de onda:	1070 mm
Peso do laser:	20kg

Peso:	1500kg
Poder:	10 kw
Tensão:	220V/380V
Dimensões:	L1680W1500H1630mm
Potência nominal:	2 kW
Potência máxima:	6kW
Precisão da plataforma:	± 3 μm
Repetibilidade da plataforma:	± 1,5μm
Velocidade da plataforma:	≤300mm/S
Detecção de localização:	0,1μm
Cortando a escala:	X 600 mm * Y 600 mm
tamanho da mesa:	X 620 mm * Y 620 mm
Espessura de corte:	≤0,5 mm
Diâmetro de foco:	25-30μm
potência do laser:	50W
Comprimento de onda:	1070 mm
Peso do laser:	20kg

YS-SL6060 Máquina de corte a laser de estênceis de chapa de metal

Sistema de corte a laser de fibras de alto desempenho concebido para a fabricação de estênceis de chapa de metal de precisão e produção de modelos SMT.

Características fundamentais

Recolha inovadora de resíduos:Sistema avançado de remoção de chips, escória e poeira de ferro melhora a estabilidade e a vida útil dos equipamentos
Laser de fibra de alta potência:Tecnologia laser de estado sólido bombeada por semicondutores para corte eficiente de vários materiais metálicos
Soluções de processo personalizadas:Projeto profissional de luminárias adaptáveis a vários tamanhos e formas de materiais

Descrição do equipamento

Nome da máquina	Máquina de corte a laser de chapa de metal de alta velocidade
Modelo	YS-SL6060
Aplicações	Modelos SMT, peças metálicas de precisão
Cor da máquina	Branco cremoso
Peso total	Aproximadamente 1500 kg
Dimensões físicas	L1680 × W1500 × H1630 mm
Plataforma	Base de granito com elevada estabilidade e fiabilidade
Potência total	2 kW, pico: 6 kW

Especificações técnicas

Precisão de posicionamento da plataforma	± 3 μm
Repetibilidade da plataforma	± 1,5 μm
Velocidade da plataforma	≤ 300 mm/s
Variabilidade de detecção de localização	0.1 μm
Distância de corte	X 600 mm × Y 600 mm
Tamanho da tabela	X 620 mm × Y 620 mm
Espessura de corte	≤ 0,5 mm (valor de referência)
Diâmetro do foco	25-30 μm
Melhor eficácia de corte	Até 9400 aberturas sintéticas/hora, 13000-14000 aberturas normais/hora

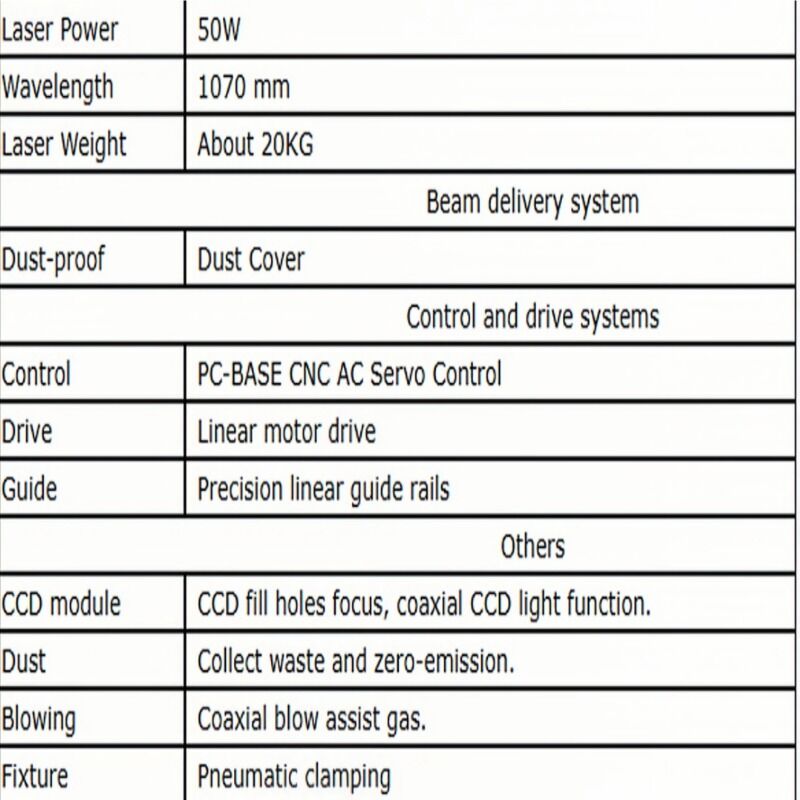

Especificação de configuração

Potência do laser	50 W
Comprimento de onda	1070 nm
Peso do laser	Aproximadamente 20 kg.
Sistema de transmissão de feixe	Cobertura de poeira
Sistema de controlo	PC-BASE CNC AC Servo Control
Sistema de accionamento	Motor de tração linear
Sistema de orientação	Ferrovias de orientação linear de precisão
Módulo CCD	Fusão dos furos de enchimento CCD, função de luz CCD coaxial
Recolha de pó	Recolha de resíduos e zero emissões
Sistema de sopro	Gás de apoio ao sopro coaxial
Instalação	Câmbio pneumático

Sistema de software

Sistema de software	Marca YUSH
Língua	Chinês/Inglês
Ambiente de aplicação	Windows XP
Formato do ficheiro	DXF, CNC
Monitoramento da execução	Tempo de corte, número de furos de corte, gás auxiliar, estado de corte

Características do software:

Suporte CNC para abertura direta de documentos, arquivos DXF, arquivos Gerber com operações de seleção, rotação e espelho
Apoio ao estabelecimento de diferentes bases de dados de parâmetros de corte para diferentes espessuras de aço
Capacidades de otimização do caminho do documento
Registros e funcionalidade de consulta automática dos membros de corte

Requisitos ambientais

Requisitos de energia:Regulador (AC 220V monofase 10KVA) com flutuações de tensão não superiores a ± 5%
Requisitos de base:Terreno estável independente sem interferência (6mm2 de linha de solo)
Condições ambientais:Fornecimento de oxigénio puro, gás sem óleo, temperatura ambiente 24-26°C, umidade relativa inferior a 60%, ambiente limpo
