Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT solder paste printer, automatic PCB depaneling machine, electronic product manufacturing machinery


Peso:	320kg	Poder:	10 kw
Tensão:	220V/110V	Número do modelo:	YS-G5
Tamanho da placa de circuito impresso:	5050-400340mm	Altura de Transporte:	900±40mm
velocidade de transporte:	1500mm/s	Velocidade de impressão:	6-200 mm/sec
CCD FOV:	8*6mm	Tamanho dos quadros de tela:	370370mm-737737mm
Espessura das molduras da tela:	20-40mm	Espessura da PCB:	0,4-6mm
Repita a precisão da posição:	±0,01mm	Precisão de impressão:	± 0,025 mm
Dimensões da Máquina:	114013641404mm

Peso:	320kg
Poder:	10 kw
Tensão:	220V/110V
Número do modelo:	YS-G5
Tamanho da placa de circuito impresso:	5050-400340mm
Altura de Transporte:	900±40mm
velocidade de transporte:	1500mm/s
Velocidade de impressão:	6-200 mm/sec
CCD FOV:	8*6mm
Tamanho dos quadros de tela:	370370mm-737737mm
Espessura das molduras da tela:	20-40mm
Espessura da PCB:	0,4-6mm
Repita a precisão da posição:	±0,01mm
Precisão de impressão:	± 0,025 mm
Dimensões da Máquina:	114013641404mm

SMT Automatic Solder Paste Printer/electronic Product Machinery

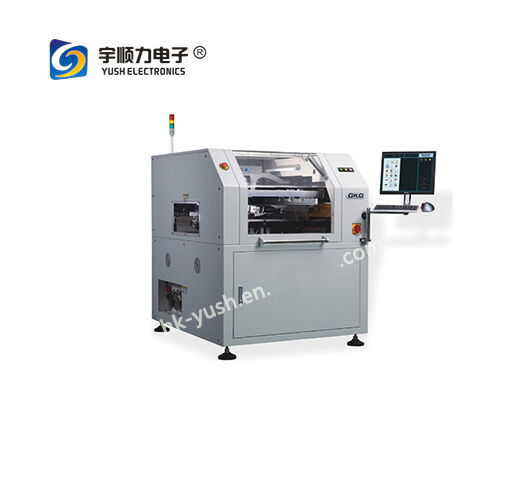

YS-G5 Automatic Solder Paste Printer

Professional SMT PCB printing machinery for electronic manufacturing applications

Product Specifications

Place of Origin: Guangdong, China

Condition: Original New

Usage: SMT PCB Printer

Parameter	Specification
PCB Size	50×50 - 400×340mm
PCB Thickness	0.4-6mm
PCB Warpage	Max. PCB diagonal 1%
Transport Height	900±40mm
Transport Speed	1500mm/s (Max), Program Control
Print Speed	6-200mm/sec
Repeat Position Accuracy	±0.01mm
Printing Accuracy	±0.025mm
Cycle Time	<8sec
Product Changeover	Old Process: <3mins, New Process setup: <5mins
Air Supply	4-6kgf/cm²
Power Supply	AC:220±10%, 50/60HZ, 2.5KW
Control Method	PC Control
Operating System	Windows XP/Win7
Machine Dimensions	1140(L)×1364(W)×1404(H)mm
Weight	Approx. 1000KG

Advanced Features

GKG Special Adjustment Jacking Platform

High-Performance Image and Optical System

Utilizes uniform ring light and high brightness coaxial light with programmable brightness adjustment. Capable of recognizing all types of Mark points including rugged surfaces. Suitable for tin plating, coppering, gold plating, FPC, and various PCB colors.
