Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Impressora de estêncil SMT máquina de pasta de solda, Impressora automática de estênceis de PCB, máquina de pasta de solda com garantia


Peso:	1000kg	Poder:	10 kw
Tensão:	220V, 110V, CA:220±10%, 50/60Hz	Dimensões:	115813621463mm
Tamanho máximo de PCB:	400*340mm	Tamanho mínimo do PWB:	50*50mm
Espessura da PCB:	0.4-6 milímetros	Peso máximo de PCB:	3kg
Afastamento do PWB:	15 mm	Pressão do rodo de borracha:	0,5-10kg
Velocidade do rodo de borracha:	10-200 mm/seg	Precisão repetida:	±0,01mm
Precisão de impressão:	±0.025 milímetro	Tempo de ciclo:	<8 segundos
Fornecimento de ar:	4-6 kgf/cm2

Peso:	1000kg
Poder:	10 kw
Tensão:	220V, 110V, CA:220±10%, 50/60Hz
Dimensões:	115813621463mm
Tamanho máximo de PCB:	400*340mm
Tamanho mínimo do PWB:	50*50mm
Espessura da PCB:	0.4-6 milímetros
Peso máximo de PCB:	3kg
Afastamento do PWB:	15 mm
Pressão do rodo de borracha:	0,5-10kg
Velocidade do rodo de borracha:	10-200 mm/seg
Precisão repetida:	±0,01mm
Precisão de impressão:	±0.025 milímetro
Tempo de ciclo:	<8 segundos
Fornecimento de ar:	4-6 kgf/cm2

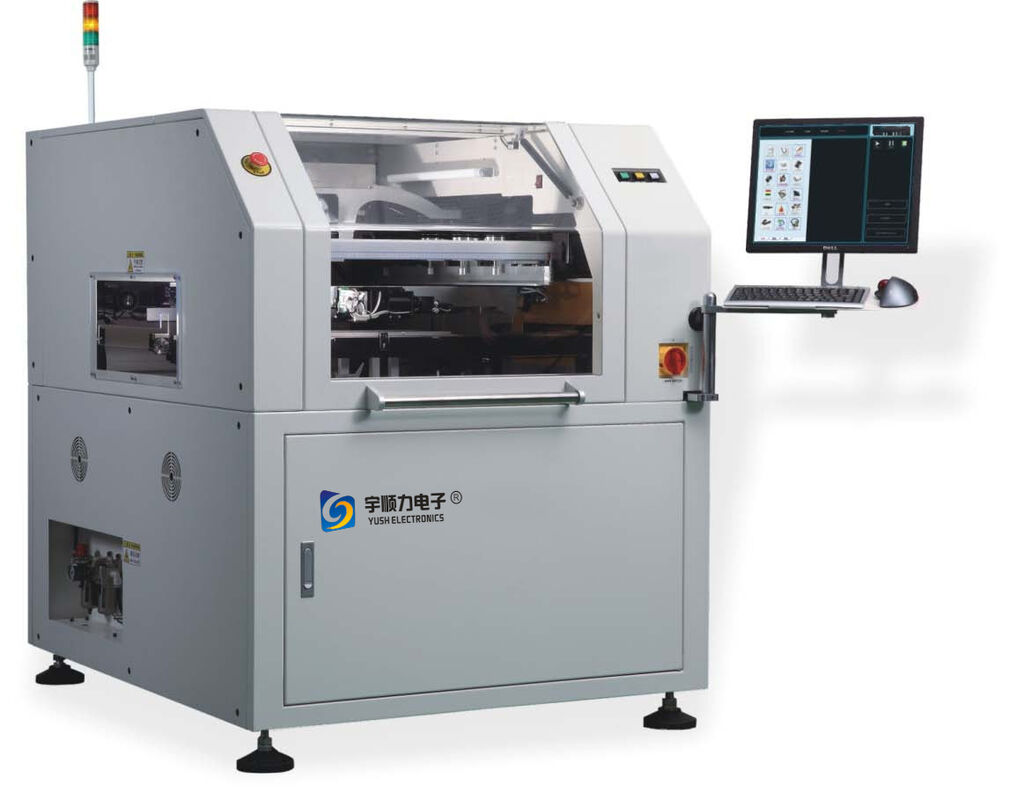

Impressora de Estêncil Automática SMT/Máquina de Pasta de Solda

Impressora Automática de Estêncil SMT/Máquina de Pasta de Solda

Visão Geral do Produto

Sistema automatizado de impressão de estêncil de alta precisão para aplicação de pasta de solda em processos de montagem de PCB SMT.

Especificações Técnicas

Parâmetro	Especificação
Modelo	YS-G5
Tamanho Máx. da PCB	400×340 mm
Tamanho Mín. da PCB	50×50 mm
Espessura da PCB	0.4-6 mm
Peso Máx.	3 kg
Folga da PCB	15 mm
Tipo de Fixação da PCB	Grampo flexível de borda (manual na borda superior) com topo achatado
Suporte da PCB	Pino magnético/bloco de altura igual/plataforma de elevação com ajuste manual
Estágio do Transportador	Guia de uma peça
Direção de Transporte	Esquerda-direita/direita-esquerda/esquerda-esquerda/direita-direita
Ajuste da Largura do Transportador	Automático
Tipo de Rodo	Rodo/raspador de aço (ângulo 45/55/60°), definido pelo usuário
Controle Automático de Pressão	0.5-10 kg
Comprimento do Rodo	C=280 mm, Definido pelo usuário
Velocidade do Rodo	10-200 mm/seg
Direção de Movimento	Movimento no eixo Y
Precisão Repetida	±0.01 mm
Precisão de Impressão	±0.025 mm
Tempo de Ciclo	<8 seg (excluindo tempo de impressão e limpeza)
Tipo de Marca de Referência	Ponto de referência de forma padrão, imagem personalizada
Tamanho da Marca de Referência	0.5-4 mm
Número de Marcas	Sistemas de posicionamento de referência de 2 ou 4 marcas
Busca de Marca	Automática
Tipo de Separação	Normal/vácuo
Velocidade de Separação	0-20 mm/s
Distância de Separação	0-20 mm
Tipo de Limpeza	Adsorção a vácuo reforçada; três modos: seco, úmido e a vácuo
Cabeça de Limpeza	Material antiabrasivo
Direção de Movimento	Movimento no eixo Y
Troca de Produto	<3 min
Configuração de Novo Produto	<5 min
Sistema Operacional	Windows XP/Win 7
Fornecimento de Ar	4-6 kgf/cm²
Fonte de Alimentação	AC220±10% 50/60Hz 2.5KW
Peso	1000 kg
Tamanho Único	1158×1362×1463 mm
Tamanho de Emenda	/

Principais Características

Impressão automatizada de alta precisão com ±0.025mm de exatidão
Tempo de ciclo rápido inferior a 8 segundos para máxima produtividade
Ajuste automático da largura do transportador e reconhecimento de marca de referência
Sistema de limpeza em três modos (seco, úmido e a vácuo)
Troca rápida de produto em menos de 3 minutos
Manuseio flexível de PCB para vários tamanhos e espessuras

Embalagem e Entrega

Embalado com segurança em caixas de compensado para transporte e entrega internacional segura.

Indústrias de Aplicação

Ideal para fabricação de eletrônicos, montagem de PCB, linhas de produção SMT e sistemas automatizados de colocação de componentes eletrônicos.
