Name: Impressora de pasta de solda totalmente automática YS-G9 Branca
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-G9
Price: 10.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Jiangsu, China

Marca: YUSH

Número do modelo: YS-G9

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 conjunto

Preço: $10,000-10,900 / set

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Impressora de pasta de solda totalmente automática, Impressora de pasta de solda YS-G9, Máquina de desenho de PCB com garantia


Peso:	1000kg	Tamanho máximo da placa:	450*340 mm
velocidade de transporte:	900±40mm	Velocidade de impressão:	10~200 mm/sec
Fonte de energia:	AC:220 ± 10%,50/60Hz 2,2KW	Dimensão da Máquina:	1530 ((H) mm
comprimento da máquina:	1172 ((L) mm	Largura da máquina:	1385 ((W) mm
Temperatura operacional:	-20 ℃ ~+45 ℃	Repita a precisão da posição:	±10um@6σ,CPK≥2,0
Precisão de impressão:	±18um@6σ,CPK≥2,0	Espessura da placa:	0.4~6mm
Peso máximo da placa:	3kg	Pressão do Ar:	4 a 6 kgf/cm2
Consumo de ar:	Cerca de 5 litros/min

Peso:	1000kg
Tamanho máximo da placa:	450*340 mm
velocidade de transporte:	900±40mm
Velocidade de impressão:	10~200 mm/sec
Fonte de energia:	AC:220 ± 10%,50/60Hz 2,2KW
Dimensão da Máquina:	1530 ((H) mm
comprimento da máquina:	1172 ((L) mm
Largura da máquina:	1385 ((W) mm
Temperatura operacional:	-20 ℃ ~+45 ℃
Repita a precisão da posição:	±10um@6σ,CPK≥2,0
Precisão de impressão:	±18um@6σ,CPK≥2,0
Espessura da placa:	0.4~6mm
Peso máximo da placa:	3kg
Pressão do Ar:	4 a 6 kgf/cm2
Consumo de ar:	Cerca de 5 litros/min

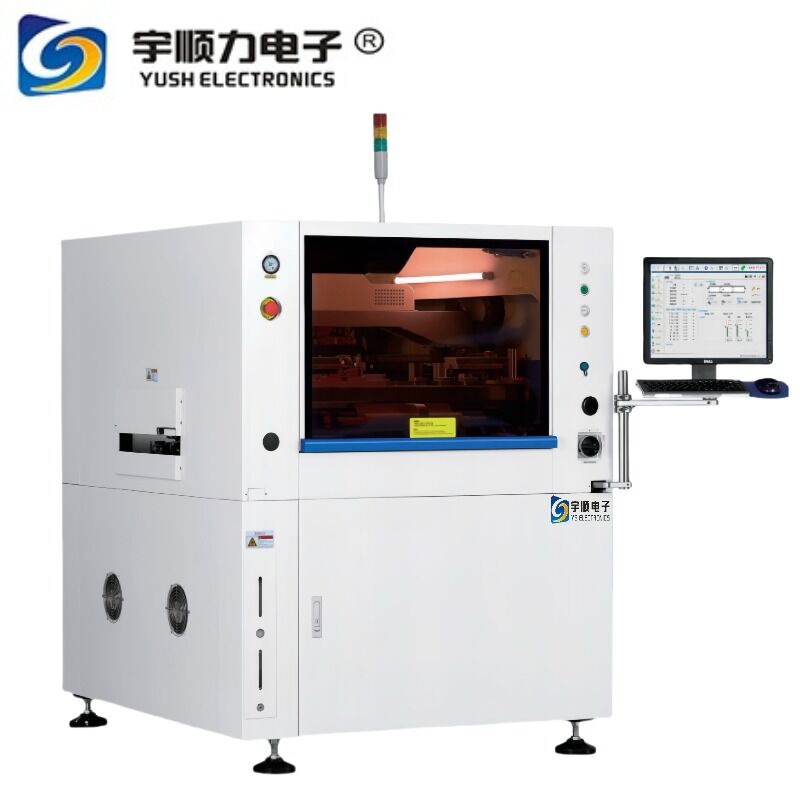

Impressora de pasta de solda totalmente automática YS-G9 Branca

Impressora de pasta de solda totalmente automática YS-G9

Especificações de desempenho da máquina

Parâmetro	Especificações
Repetir a precisão da posição	±10μm @ 6σ, CPK ≥ 2.0
Precisão de impressão	± 18 μm @ 6σ, CPK ≥ 2.0
Tempo de ciclo do PCN (excluindo limpeza/impressão)	7 segundos
Tempo de ciclo do HCP (incluindo limpeza/impressão)	18 segundos por peça
Tempo do ciclo do processo	Quatro minutos.
Tempo de ciclo da linha de transferência	2 minutos

Parâmetros de processamento do substrato

Parâmetro	Especificações
Tamanho máximo da placa	450 × 340 mm
Tamanho mínimo da placa	50 × 50 mm
Espessura da placa	0.4 - 6 mm
Alcance mecânico da câmara	450 × 340 mm
Peso máximo da prancha	3 kg
Limpeza da borda da placa	2.5 mm
Altura da prancha	15 mm para além do ponto de fixação dos elementos de traço
Velocidade de transporte	900 ± 40 mm/s
Velocidade máxima de transporte	1500 mm/s (controle segmentado)
Direcção do transporte	Esquadrão-guia de transporte de uma secção/uma etapa

Parâmetros de impressão

Parâmetro	Especificações
Velocidade de impressão	10 - 200 mm/sec
Pressão de impressão	0.5 - 10 kg
Modo de Impressão	Uma/Duas vezes
Tipo de espremedor	Capa de borracha/espremedor (ângulo 45/55/60)
Descolagem	0 - 20 mm
Velocidade do clique	0 - 20 mm/s
Tamanho do quadro do modelo	470 × 370 mm - 737 × 737 mm (espessura: 20-40 mm)
Modo de posicionamento da malha de aço	Posicionamento automático na direção Y

Parâmetros de limpeza

Parâmetro	Especificações
Sistema de limpeza	Seco, Molhado, Vaso três modos
Limpeza de alta velocidade	Limpeza integrada e de tecidos
Tipo de sistema de limpeza	Tipo de pulverização lateral
Aceleração de limpeza	Geração automática
Posição de limpeza	Limpeza prévia
Velocidade de limpeza	10 - 200 mm/sec
Consumo de líquidos de limpeza	Automático e ajustável manualmente
Consumo de papel de limpeza	Automático e ajustável manualmente

Especificações da máquina

Parâmetro	Especificações
Fonte de energia	AC: 220V ±10%, 50/60Hz, 2,2KW
Pressão do ar	4 - 6 kgf/cm2
Consumo de ar	Aproximadamente 5 L/min
Temperatura de funcionamento	-20°C a +45°C
Ambiente de trabalho Umidade	30% - 60%
Dimensões da máquina (sem luz da torre)	1530 ((H) × 1172 ((L) × 1385 ((W) mm
Peso da máquina	Aproximadamente 1000 kg
Requisitos de carga suportada do equipamento	650 kg/m2

Detalhes do equipamento

Modelo de equipamento:YS-G9
Dimensões:1172 ((L) × 1385 ((W) × 1530 ((H) mm
Fonte de alimentação principal:AC: 220V ± 10%, 50/60Hz, fonte de alimentação estável de 3KW com corrente nominal, conector do sistema britânico
Fornecimento principal de gás:Fonte de gás industrial estável com pressão de 4,0 a 6 kgf/cm2, diâmetro do tubo 6 mm/8 mm/10 mm/12 mm com articulação frontal universal
Peso da máquina:Aproximadamente 1000 kg

Ambiente de utilização do equipamento

Temperatura da oficina:-20°C a +45°C
Umidade do laboratório:30% - 60%
Proteção contra a eletricidade estática:Requerida ligação à terra ESD e proteção contra a eletricidade estática
Capacidade de carga do piso:Deve ser ≥ 650 kg/m2 (atender ao afundamento do piso se não estiver em superfície plana)
