Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Impressora de pasta de solda de alta precisão, impressora de PCB totalmente automática, máquina de pasta de solda YS-GT


Peso:	1100kg	Tamanho máximo da placa:	510510mm (atualização opcional para:610510mm)
Tamanho mínimo da placa:	50*50mm	velocidade de transporte:	1500 mm/s (máximo)
Velocidade de impressão:	10~200 mm/sec	Pressão de impressão:	0,5~20Kg
Fonte de energia:	AC:220±10%,50/60Hz 2,2KW	Dimensão da Máquina:	1500 ((H) mm
Pressão do Ar:	4 a 6 kgf/cm2	Temperatura operacional:	-20 ℃ ~+45 ℃
Repita a precisão da posição:	±10um@6σ,CPK≥2,0	Precisão de impressão:	±18um@6σ,CPK≥2,0
Espessura da placa:	0.4~6mm	Peso máximo da placa:	5kg
comprimento da máquina:	1240(L)mm

Peso:	1100kg
Tamanho máximo da placa:	510510mm (atualização opcional para:610510mm)
Tamanho mínimo da placa:	50*50mm
velocidade de transporte:	1500 mm/s (máximo)
Velocidade de impressão:	10~200 mm/sec
Pressão de impressão:	0,5~20Kg
Fonte de energia:	AC:220±10%,50/60Hz 2,2KW
Dimensão da Máquina:	1500 ((H) mm
Pressão do Ar:	4 a 6 kgf/cm2
Temperatura operacional:	-20 ℃ ~+45 ℃
Repita a precisão da posição:	±10um@6σ,CPK≥2,0
Precisão de impressão:	±18um@6σ,CPK≥2,0
Espessura da placa:	0.4~6mm
Peso máximo da placa:	5kg
comprimento da máquina:	1240(L)mm

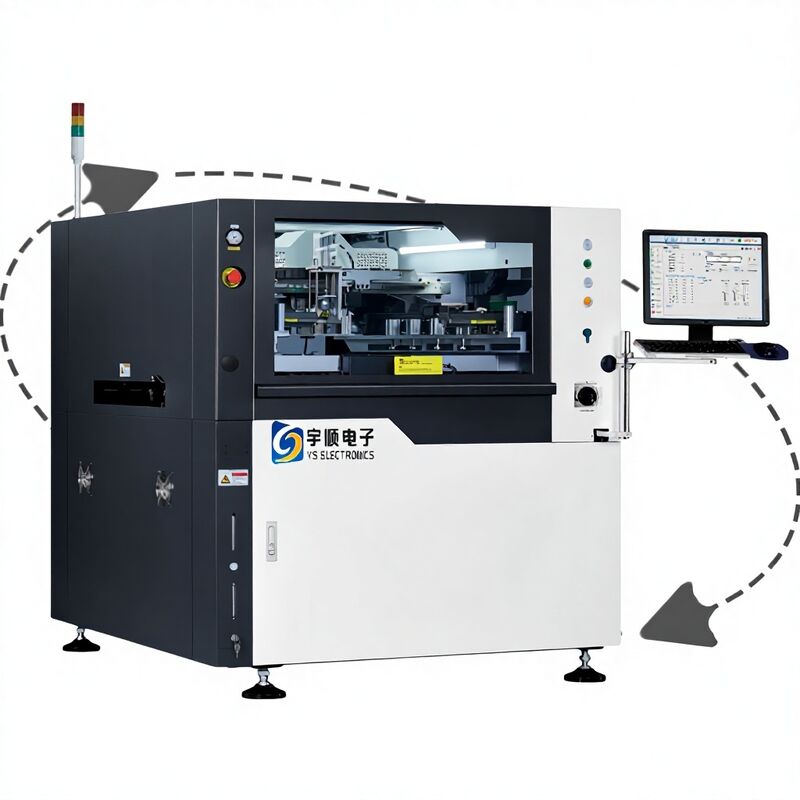

Impressora de Pasta de Solda Totalmente Automática de Alta Precisão YS-GT para PCB

Impressora de pasta de solda totalmente automática de alta precisão para PCB

A impressora de pasta de solda totalmente automática YS-GT oferece uma precisão e eficiência excepcionais para aplicações de montagem de PCB, com automação avançada e características de desempenho robustas.

Especificações de desempenho da máquina

Parâmetro	Especificações
Repetir a precisão da posição	± 10 μm @6σ, CPK≥2.0
Precisão de impressão	± 18 μm @6σ, CPK≥2.0
NCP-CT (excluindo limpeza e impressão)	< 7,5 segundos
HCP-CT (incluindo limpeza e impressão)	18 centímetros/pcs
TC de processo	Quatro minutos.
Linha de transferência CT	2min

Parâmetros de processamento do substrato

Parâmetro	Especificações
Tamanho máximo da placa	510 × 510 mm (opcional atualização para: 610 × 510 mm)
Tamanho mínimo da placa	50 × 50 mm
Espessura do painel	0.4 ~ 6 mm
Câmara Faixa mecânica	528×510 mm
Peso máximo da placa	5 kg
Espaçamento livre das bordas da placa	2.5 mm
Altura da prancha	23 mm para além dos elementos de traço
Velocidade de transporte	900 ± 40 mm
Velocidade máxima de transporte	Controle segmentado, 1500 mm/s (máximo)
Direcção do transporte	Uma fase

Parâmetros de impressão

Parâmetro	Especificações
Velocidade de impressão	10~200 mm/sec
Pressão de impressão	0.5~20kg
Modo de Impressão	Uma/Duas vezes
Tipo de espremedor	Capa de borracha/espremedor (ângulo 45/55/60)
Descolagem	0~20 mm
Velocidade do clique	0~20 mm/s
Tamanho do quadro do modelo	470×370mm~737×737mm
Método de posicionamento das malhas de aço	Posicionamento automático na direção Y

Parâmetros de limpeza

Parâmetro	Especificações
Sistema de limpeza	Seco, Molhado, Vaso três modos
Limpeza de alta velocidade	Limpeza integrada e de tecidos
Sistema de limpeza	Tipo de pulverização lateral
Tração de limpeza	Geração automática
Posição de limpeza	Limpeza dos postos
Velocidade de limpeza	10-200 mm/sec
Consumo de líquidos de limpeza	Automático e ajustável manualmente
Consumo de papel de limpeza	Automático e ajustável manualmente

Parâmetros do sistema de visão

Parâmetro	Especificações
CCD FOV	10 × 8 mm
Tipo de câmara	130 mil CCD Câmera digital
Sistema de câmara	Estrutura óptica de bloqueio/desbloqueio
Tempo de ciclo da câmara	100 ms
Tipos de marcas fiduciárias	Redondo, quadrado, de diamante, cruzado, pad e perfil
Tamanho da marca	0.1-6 mm
Número da marca	Max: 4 peças
Afasta-te do número.	Max: 1pcs

Parâmetros técnicos da máquina

Parâmetro	Especificações
Fonte de energia	AC: 220±10%, 50/60Hz 2,2KW
Pressão do ar	4 a 6 kgf/cm2
Consumo de ar	Cerca de 5 litros/min
Temperatura de funcionamento	-20°C~+45°C
Umidade do ambiente de trabalho	30% ~ 60%
Dimensão da máquina (sem luz da torre)	1500 ((H) mm
Comprimento da máquina	1240 ((L) mm
Largura da máquina	1410 ((W) mm
Peso aproximado da máquina	Aproximadamente: 1100 kg.
Requisitos relativos ao suporte de carga do equipamento	650 kg/m2

Modelo e dimensões do equipamento

Modelo de equipamento: YS-GT

Tamanho: 1240 ((L) × 1410 ((W) × 1500 ((H) mm

Requisitos de abastecimento de energia e gás

Fornecimento de energia principal: CA: 220 ± 10%, 50/60HZ 3KW de fonte de energia estável com corrente nominal, tipo de tomada: sistema britânico.

Fornecimento principal de gás: Uma fonte de gás industrial estável com uma pressão de 4,0-6 kgf/cm2.A articulação traseira só precisa corresponder ao tamanho do tubo de gás.

Peso da máquina: aproximadamente 1100Kg

Ambiente de utilização do equipamento

Temperatura da oficina: -20°C~+45°C
Umidade da oficina: 30-60%
Proteção contra a eletricidade estática: são necessárias a ligação à terra ESD e a proteção contra a eletricidade estática.
Capacidade de carga do piso: se o equipamento não for utilizado num piso plano, deve prestar-se atenção à capacidade de carga do piso de afundamento, que deve ser ≥ 650 kg/m2.
