Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                montador de chips SMT de alta velocidade, Máquina de desenho de PCB modular, Montagem de chips de resposta flexível


Peso:	2100 kg	PWB aplicável:	L700xL460mm a L50xL50mm
Velocidade:	200.000CPH (ao usar cabeçote RS)	Componentes aplicáveis:	0201* a 6,5 mm (altura 2,0 mm ou menos)
Precisão de montagem:	+/-35μm (25μm) Cpk ≥1,0 (3)	Número de alimentadores:	Máx. 80 alimentadores com cabeçotes RS
Fonte de energia:	AC de 3 fases 200/208/220/240/380/400/416V +/-10%	Fornecimento de ar:	00,45 MPa ou mais, em estado limpo e seco
Dimensão externa:	L1 000 × W2 100 × H1 550 mm	Velocidade (cabeça MU):	58.000CPH (ao usar cabeçote MU)
Componentes aplicáveis (MU):	0402 a 45×100mm (Altura 15mm ou menos)	Precisão de montagem (MU):	+/-40μm (30μm) Cpk ≥1,0 (3σ)
Número de alimentadores (MU):	92 alimentadores com cabeçotes MU ou FL	Alimentadores máximos (RS+MU):	Máx. 84 alimentadores com RS x 2 + MU x 2 cabeçotes
Altura do componente (MU):	Altura 25,5 mm ou menos

Peso:	2100 kg
PWB aplicável:	L700xL460mm a L50xL50mm
Velocidade:	200.000CPH (ao usar cabeçote RS)
Componentes aplicáveis:	0201* a 6,5 mm (altura 2,0 mm ou menos)
Precisão de montagem:	+/-35μm (25μm) Cpk ≥1,0 (3)
Número de alimentadores:	Máx. 80 alimentadores com cabeçotes RS
Fonte de energia:	AC de 3 fases 200/208/220/240/380/400/416V +/-10%
Fornecimento de ar:	00,45 MPa ou mais, em estado limpo e seco
Dimensão externa:	L1 000 × W2 100 × H1 550 mm
Velocidade (cabeça MU):	58.000CPH (ao usar cabeçote MU)
Componentes aplicáveis (MU):	0402 a 45×100mm (Altura 15mm ou menos)
Precisão de montagem (MU):	+/-40μm (30μm) Cpk ≥1,0 (3σ)
Número de alimentadores (MU):	92 alimentadores com cabeçotes MU ou FL
Alimentadores máximos (RS+MU):	Máx. 84 alimentadores com RS x 2 + MU x 2 cabeçotes
Altura do componente (MU):	Altura 25,5 mm ou menos

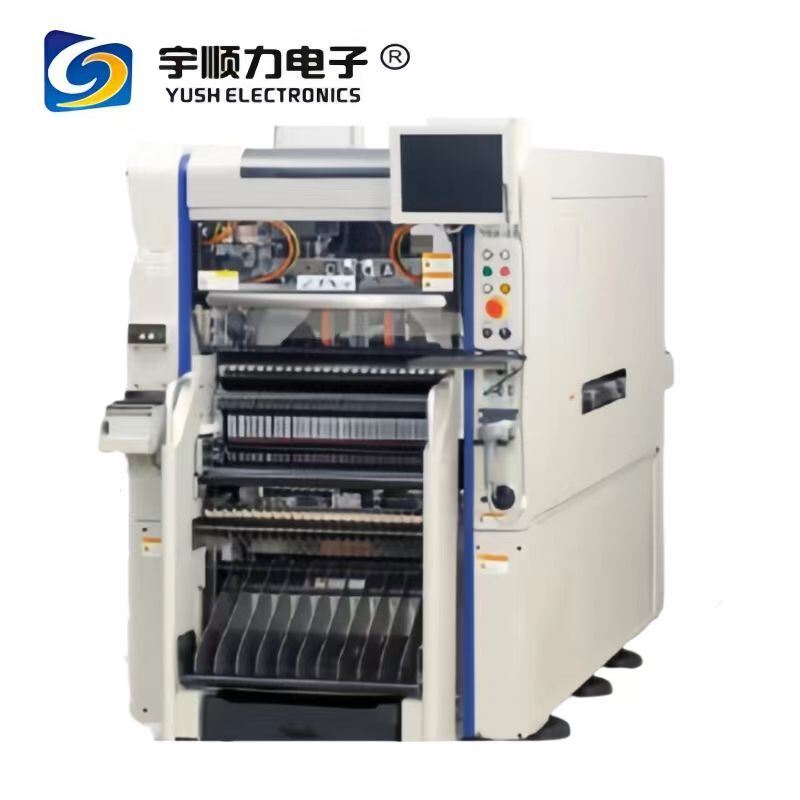

Reacção flexível Máquina de montagem de chips SMT modular de alta velocidade de alta qualidade

The Flexible Response High Mounting Quality High-Speed Modular SMT Chip Mounter delivers exceptional performance with revolutionary productivity and precision mounting capabilities for advanced electronics manufacturing.

Características fundamentais

Produtividade revolucionária de 200.000 CPH - a velocidade mais rápida do mundo numa plataforma compacta
Maior produtividade do mundo para aplicações de montagem SMT
Reacção flexível para diferentes configurações e requisitos de produção
Tecnologia avançada que permite uma elevada qualidade de montagem e uma velocidade superior de funcionamento da máquina

Especificações técnicas

Modelo	Especificação de 4 feixes, 4 cabeças (YS-40R4)	Especificações de dois feixes, de duas cabeças (YS-40R2)
PCB aplicáveis	L700 × W460 mm a L50 × W50 mm
Velocidade	200, 000 CPH (quando se utiliza a cabeça RS)	58, 000 CPH (quando se utilizar a cabeça MU)
Componentes aplicáveis	0201* a 6,5 mm (altura 2,0 mm ou menos) *opcional 03015 a 45 × 60 m (altura igual ou inferior a 15 mm)	0402 a 45×100 mm (altura igual ou inferior a 15 mm) 0603 a 45 × 100 mm (altura igual ou inferior a 25,5 mm)
Precisão de montagem	+/-35 μm (25 μm) Cpk ≥ 1,0 (3σ)	+/-40 μm (30 μm) Cpk ≥ 1,0 (3σ)
Número de tipos de componentes	Max. 80 alimentadores com cabeças RS Max. 88 alimentadores com cabeças MU Max. 84 alimentadores com cabeças RS x 2 + MU x 2 * Conversão de fita de largura de 8 mm	92 alimentadores com cabeças MU ou FL
Fornecimento de energia	AC de 3 fases 200/208/220/240/380/400/416V +/-10%
Fonte de abastecimento de ar	00,45 MPa ou mais, em estado limpo e seco
Dimensão externa	L1 000 × W2 100 × H1 550 mm
Peso	Aproximadamente 2.100 kg.
