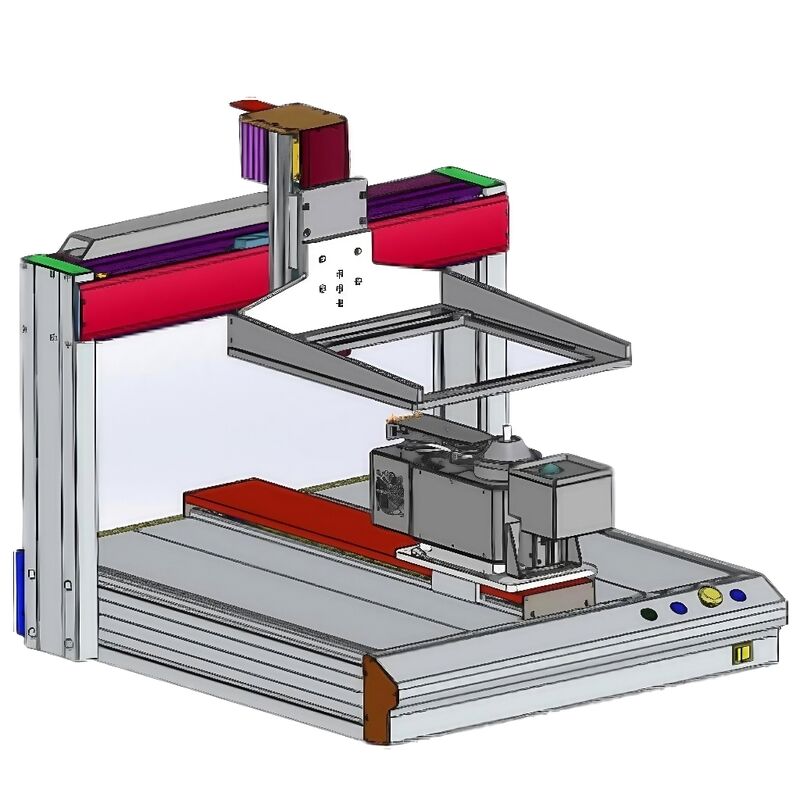

Name: Soldagem Seletiva por Onda de Mesa YS-E320
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-E320
Price: 5 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Cantão, China

Marca: YUSH

Número do modelo: YS-E320

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 quilômetro

Preço: $5,000 / kilometer

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                desktop Máquina de solda de onda seletiva, Sistema de soldagem por onda YS-E320, Equipamento de soldagem para descolagem de PCBs


Peso:	70KG	Dimensões externas:	730×800×840 milímetros
Tamanho da placa do PWB:	50×50~450×400mm	Espessura da placa do PWB:	0,8~3mm
Altura do componente:	Menos de 100 mm acima / 50 mm abaixo	Peso do substrato:	Menos de 5 quilos
Dobragem do substrato:	menos de 0.5mm	Capacidade do forno de estanho:	10KG
Potência do forno de estanho:	2 kw	Pureza de nitrogênio:	99,999%
Consumo de nitrogênio:	1,2-1,5 Cubo H	Capacidade de fluxo:	2 litros
Diâmetro interno do bocal:	φ3mm~φ20mm	Fonte de energia:	Monofásico 220V±10%
Poder de partida:	2,5 kW

Peso:	70KG
Dimensões externas:	730×800×840 milímetros
Tamanho da placa do PWB:	50×50~450×400mm
Espessura da placa do PWB:	0,8~3mm
Altura do componente:	Menos de 100 mm acima / 50 mm abaixo
Peso do substrato:	Menos de 5 quilos
Dobragem do substrato:	menos de 0.5mm
Capacidade do forno de estanho:	10KG
Potência do forno de estanho:	2 kw
Pureza de nitrogênio:	99,999%
Consumo de nitrogênio:	1,2-1,5 Cubo H
Capacidade de fluxo:	2 litros
Diâmetro interno do bocal:	φ3mm~φ20mm
Fonte de energia:	Monofásico 220V±10%
Poder de partida:	2,5 kW

Soldagem Seletiva por Onda de Mesa YS-E320

Soldagem por ondas seletivas de escritório YS-E320

Resolver os desafios da soldagem DIP

O YS-E320 aborda dificuldades comuns na soldagem DIP com tecnologia avançada de soldagem por ondas seletivas.

Principais vantagens

Produção flexível para variedades múltiplas e pequenos lotes
Soldadura rápida em linha sem necessidade de acessórios
Custo de aquisição de equipamento extremamente baixo
Redução dos custos de utilização e manutenção
Taxa de penetração de estanho de 100% com um rendimento de soldagem superior a 98%
Requisito mínimo de espaço no piso (aproximadamente 1 metro quadrado)

Modo de trabalho de solda por ondas seletivas

Durante a soldagem seletiva offline, o bico de soldagem permanece fixo enquanto a placa de PCB se move de acordo com instruções programadas ao longo de X, Y,e eixos Z para obter soldagem precisa de juntas de soldagem de PCB.

Especificações técnicas

Ponto de especificação	YS-E320
Tamanho da placa de PCB aplicável	L × W: 50 × 50 ~ 450 × 400 mm
Espessura da placa de PCB aplicável	Espessura do substrato: 0,8 ~ 3 mm / comprimento do pin: dentro de 3 mm
Altura do componente	Menos de 100 mm acima do substrato / Menos de 50 mm abaixo do substrato
Forma e condições do substrato	Borda de colocação do substrato: borda de processo ≥3 mm / Peso, incluindo componentes: < 5 kg / Dobragem do substrato: < 0,5 mm
Forno de estanho	Material: aço inoxidável / Capacidade: 10kg / Potência: 4×500W (2KW no total)
N2 Requisitos	Pureza: 99,999% / Pressão: 0,5 MPa / Consumo: 20-30 L/min (1,2 a 1,5 m3/h)
Garrafa de fluxo	Bocal de fluido de precisão
Capacidade de fluxo	2L (Adição manual de líquido)
Fonte de gás	00,5-0,7 MPa
Diâmetro interno do bico	φ3mm~φ20mm (dimensões personalizáveis disponíveis)
Altura máxima	Alinhamento automático e medição de altura
Controle do sistema	PC + PLC (Windows + Huichuan)
Software de programação	Suporta programação com desenho de linha de imagem (conveniente e rápido)
Fonte de alimentação/potência	Fase única 220V ± 10% / potência de arranque: 2,5 kW
Peso	70 kg (incluindo 10 kg de solda)
Dimensões externas	L × W × H: 730 × 800 × 840 mm
