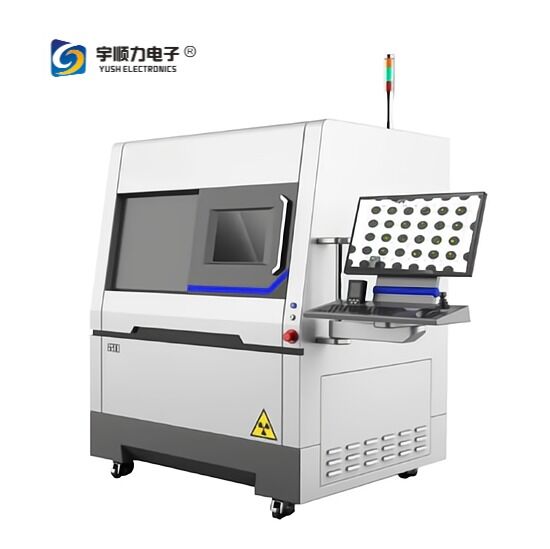

Máquina de inspecção automática por raios X de PCB de linha SMT (AXI)
Introdução ao produto
A Máquina de Inspeção Automática de Raios-X YS-8200 foi concebida para fornecer soluções de imagem de alta resolução especificamente para o setor de fabricação de eletrônicos.Este sistema versátil se destaca em várias aplicações de fabricação de PCB, incluindo BGA, CSP, QFN, Flip Chip, COB e uma gama abrangente de componentes SMT.
Como uma poderosa ferramenta de apoio para o desenvolvimento de processos, monitorização de qualidade e operações de retrabalho,O YS-8200 possui uma interface de software intuitiva capaz de atender aos requisitos de pequenas e grandes fábricas.
Características fundamentais
- Tubo de raios-X fechado de 90kV 5μm com intensificador de imagem de 4/2" e câmara CCD de 2 megapixels
- Estação de trabalho multifunção com inclinação de ± 60° e movimento multiaxial X-Y
- Tubos de raios-X e detectores de elevação e descida automática com posicionamento de alvo conveniente
- Sistema de processamento de imagem DXI multifunção com detecção CNC programável
- Área máxima de carga: 510 mm × 420 mm, área de inspecção: 435 mm × 385 mm, ampliação 600X
Especificações técnicas
| Ponto |
Modelo |
YS-8200 |
| Tubos de raios-X |
Voltagem máxima, tipo |
90 kV, fechado |
| Consumo de energia |
|
8W |
| Tamanho do ponto focal |
|
5 μm |
| Faixa de movimento (para cima e para baixo) |
|
150 mm |
| Magnificação |
|
600X |
| Detector |
Intensificador |
4"/2" (FPD opcional) |
| Resolução |
|
77/110 LP/cm |
| Câmara |
|
2 Mega Pixel CCD |
| Faixa de movimento (para cima e para baixo) |
|
290 mm |
| Computador do sistema |
Sistema Operativo |
PC industrial, Win 7, processador i7 |
| Monitor |
|
Dispositivo LCD de 22" |
| Software |
Interface do usuário |
YS Sistema de processamento de imagem DXI multifunção |
| Plataforma de trabalho |
Max. Área de carga |
510 mm × 420 mm |
| Área de inspecção máxima |
|
435 mm × 385 mm |
| Max. Peso de carga |
|
10 kg |
| Controle de movimento |
|
Joysticks, Mouse e teclados |
| Ângulo de inclinação da mesa |
|
± 60° |
| Navegação |
Câmara |
Câmera HD, ponto laser |
| Características do equipamento |
Fornecimento de energia |
AC 110~220V (±10%) 50Hz, 1,0 kW |
| Dimensões de contorno |
|
1080 ((W) × 1180 ((D) × 1730 ((H) mm |
| Peso do sistema |
|
1150 kg |
