Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de inspecção por raios-X para fundição a óleo, Máquina de raios-X para desenho de PCB, inspecção por raios-X de elevada eficiência


Peso:	3500 kg	Tensão:	220 V
Potência total:	Máx. 1,3 kW	Tensão do tubo:	60~160KV
Corrente do tubo:	0,2~5,0mA	Tamanho do foco:	0,5 mm
Escapamento do raio X:	≤1usv/h	Dimensão:	L2030×L1600×H2100mm
Tamanho da fase:	φ500mm	Área da imagem latente:	433,7 mm * 433,7 mm
Resolução:	2816*2816/3,24Lp/mm 15fps	Ângulo máximo de inclinação:	±30°
Componentes principais:	Plc, motor, rolamento, caixa de câmbio, motor	Tipo de máquina:	Equipamento de inspecção visual
Método de detecção:	Articulação de seis eixos do braço oscilante tipo C

Peso:	3500 kg
Tensão:	220 V
Potência total:	Máx. 1,3 kW
Tensão do tubo:	60~160KV
Corrente do tubo:	0,2~5,0mA
Tamanho do foco:	0,5 mm
Escapamento do raio X:	≤1usv/h
Dimensão:	L2030×L1600×H2100mm
Tamanho da fase:	φ500mm
Área da imagem latente:	433,7 mm * 433,7 mm
Resolução:	2816*2816/3,24Lp/mm 15fps
Ângulo máximo de inclinação:	±30°
Componentes principais:	Plc, motor, rolamento, caixa de câmbio, motor
Tipo de máquina:	Equipamento de inspecção visual
Método de detecção:	Articulação de seis eixos do braço oscilante tipo C

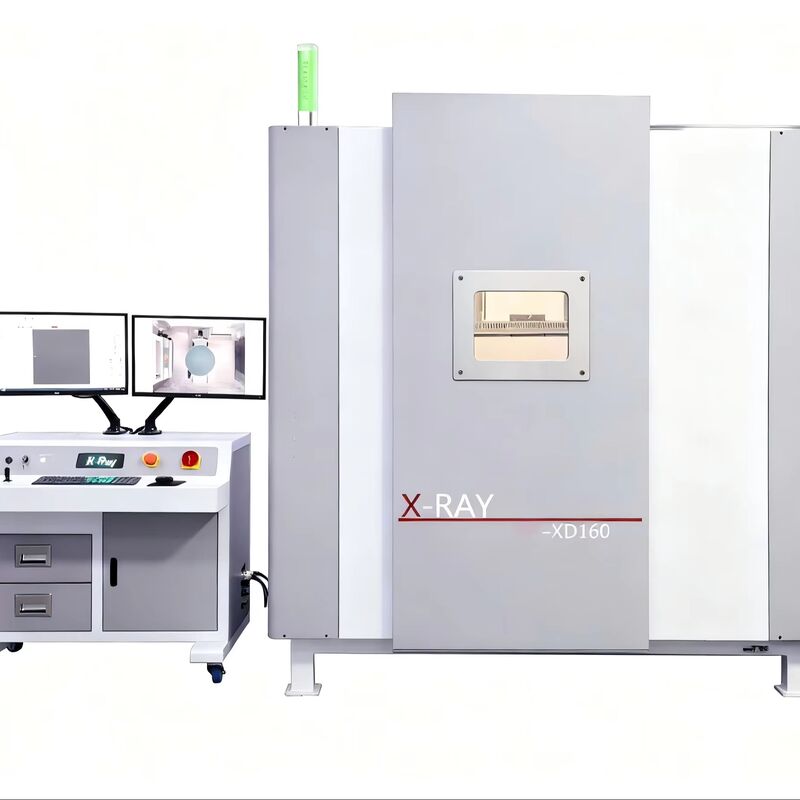

Máquina de inspecção de raios X de alta qualidade e alta eficiência YS-XD160

YS-XD160 Máquina de inspecção por raios-X de fundição a óleo

Sistema de inspecção por raios-X de alta qualidade e alta eficiência concebido para a detecção completa de defeitos em componentes fundidos a moagem.

Características fundamentais

Detecção clara de defeitos internos, incluindo buracos de areia e rachaduras em moldes de alumínio
Fácil utilização com configuração rápida - novos padrões de detecção de produtos configurados em 5-10 minutos
Funções programáveis, mensuráveis e de poupança de imagem baseadas no projeto ergonómico
Sistema de bloqueio de segurança - Os raios-X não podem funcionar a menos que todas as portas estejam devidamente fechadas
Plataforma de carga multifuncional com capacidade de rotação e movimento a 360°
Operações de ferramenta versáteis e personalizáveis para várias aplicações
Método de detecção de ligação de braço balançador de seis eixos do tipo C que suporta a inspeção sem ângulo morto
Imagem dinâmica em tempo real com visualização de monitorização contínua
Configuração de pontos de observação modulares de vários painéis para fluxos de trabalho de inspecção flexíveis

Especificações técnicas

Quantidade de vazamento de raios-X	≤ 1 μSv/h
Dimensão	L2030 × W1600 × H2100 mm
Tamanho do palco	φ500 mm
Área de imagem	433.7 mm × 433,7 mm
Resolução	2816 × 2816 / 3,24 Lp/mm @ 15 fps
Ângulo máximo de inclinação	± 30°

Aplicações

Este equipamento é usado principalmente para inspeção de fundições de alumínio, fundições de ferro, peças automotivas, componentes de hardware, materiais refratários e vários componentes industriais.O sistema utiliza a tecnologia de inspecção óptica automatizada baseada em sistemas avançados de detecção de imagemOs detectores de painel plano obtêm informações de imagem de alta definição para medições precisas, armazenamento de dados,e detecção automática de passos programada.
