Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Sistema de inspeção do raio X de Microfocus, Máquina de desenho de PCB com garantia, Solução de raios-X YSL-X5600


Tensão:	220 V	Poder:	1,5 kW
Peso:	750kg	Dimensões:	85010001700mm
Componentes principais:	PLC, motor, rolamento, caixa de engrenagens, motor, vaso de pressão	Resolução:	Alta resolução
Modo de inspecção:	Inspeção CNC	Controle de tabela:	Movimento de três eixos X, Y, Z
Ajuste de velocidade:	Baixa, normal, alta velocidade	controle da tensão:	Conjunto de software
Controle de corrente:	Conjunto de software	Ajustes da imagem:	Brilho, contraste, ganho automático, exposição
Sistema anti-colisão:	Maximize a inclinação e a observação	Análise Automática:	Diâmetro, proporção da cavidade, área, circularidade
Navegação:	Navegação automática infravermelha

Tensão:	220 V
Poder:	1,5 kW
Peso:	750kg
Dimensões:	85010001700mm
Componentes principais:	PLC, motor, rolamento, caixa de engrenagens, motor, vaso de pressão
Resolução:	Alta resolução
Modo de inspecção:	Inspeção CNC
Controle de tabela:	Movimento de três eixos X, Y, Z
Ajuste de velocidade:	Baixa, normal, alta velocidade
controle da tensão:	Conjunto de software
Controle de corrente:	Conjunto de software
Ajustes da imagem:	Brilho, contraste, ganho automático, exposição
Sistema anti-colisão:	Maximize a inclinação e a observação
Análise Automática:	Diâmetro, proporção da cavidade, área, circularidade
Navegação:	Navegação automática infravermelha

Solução de raios-X de alta qualidade YSL-X5600 Microfoco Sistema de Inspecção de Raios-X

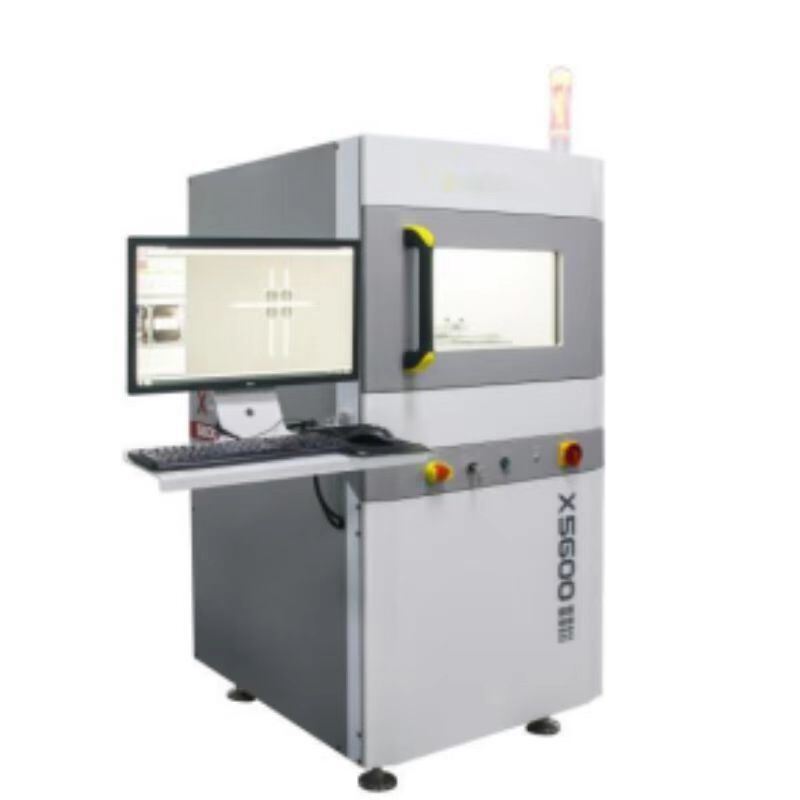

Sistema de Inspeção por Raios-X Microfoco YSL-X5600

Sistema de inspeção por raios-X microfoco de alta precisão para análise avançada de componentes eletrônicos

Aplicações

Funções e Recursos

Vantagens de Aplicação

Equipamento miniaturizado, fácil de instalar e operar
Aplicável à inspeção de produtos de Chip, BGA/CSP, Wafer, SOP/QFN, SMT e embalagens PTU, Sensores e outros campos
Design de alta resolução para obter a melhor imagem em um tempo muito curto
A função de navegação e posicionamento automático por infravermelho pode selecionar rapidamente o local de disparo
Modo de inspeção CNC que pode inspecionar rapidamente e automaticamente matrizes multiponto
A inspeção inclinada em múltiplos ângulos facilita a inspeção de defeitos na amostra
Operação de software simples, baixos custos operacionais
Longa vida útil

Cálculo Automático da Razão de Vazios

Função aprimorada de inspeção BGA: O YSL-X5600 pode selecionar e marcar rapidamente uma única esfera de solda, ou selecionar as esferas de solda a serem inspecionadas por caixa de matriz; ele pode identificar manual ou automaticamente as esferas de solda BGA e completar a inspeção. Siga as diretrizes do sistema para completar facilmente o processo de inspeção e garantir resultados de inspeção precisos e confiáveis.

Medição de Tamanho

As ferramentas de medição incluem distância, razão de distância, distância entre linhas, ângulo, marca de seta, raio de círculo, distância entre pontos, distância entre centros de círculos, circunferência, polígono desenhado à mão, forma livre desenhada à mão, etc., com capacidades de descrição de texto.

Parâmetros Técnicos de Hardware

Parâmetros Técnicos de Software

Controle da Mesa

A velocidade da mesa pode ser ajustada pela barra de espaço: baixa, normal e alta velocidade
O movimento nos eixos X, Y, Z e o ângulo inclinado são controlados pelo teclado
Visão do navegador grande, imagem de navegação clara, a mesa se moverá para onde você clicar com o mouse

Programação CNC

Simplesmente clique com o mouse e você pode escrever programas
A mesa do objeto se move nas direções X, Y para posicionamento; o tubo de raios-X se move na direção Z para posicionamento
Tensão e corrente definidas por software
Configurações de imagem: brilho, contraste, ganho automático e exposição
Os usuários podem alterar o tempo de pausa para conversão de programa
O sistema anticolisão pode maximizar a inclinação e a observação das peças de trabalho
Análise automática do diâmetro, proporção da cavidade, área e circularidade do BGA
