Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de perfuração PCB de alta precisão, máquina de descolagem de PCB de alta rigidez, YS-F6MH Máquina de perfuração de PCB


Peso:	100kg	Tensão:	220 V
Velocidade X,Y:	80M/MIN	Velocidade no eixo Z:	35m/min
Capacidade da ferramenta:	6 a 300	Velocidade do fuso:	20000-200000 rpm
Precisão de posicionamento:	±0.004mm	Precisão repetida:	± 0,0025 mm
Precisão de Perfuração:	± 0,018 mm	Furo mínimo:	4mil(φ0,1mm)
Furo máximo:	256mil(φ6,5mm)	tamanho da mesa:	6-635mm*772mm
Faixa de trabalho:	6-622 mm × 755 mm	Consumo de energia:	15KVA
Pressão do Ar:	6,5~7,5bar

Peso:	100kg
Tensão:	220 V
Velocidade X,Y:	80M/MIN
Velocidade no eixo Z:	35m/min
Capacidade da ferramenta:	6 a 300
Velocidade do fuso:	20000-200000 rpm
Precisão de posicionamento:	±0.004mm
Precisão repetida:	± 0,0025 mm
Precisão de Perfuração:	± 0,018 mm
Furo mínimo:	4mil(φ0,1mm)
Furo máximo:	256mil(φ6,5mm)
tamanho da mesa:	6-635mm*772mm
Faixa de trabalho:	6-622 mm × 755 mm
Consumo de energia:	15KVA
Pressão do Ar:	6,5~7,5bar

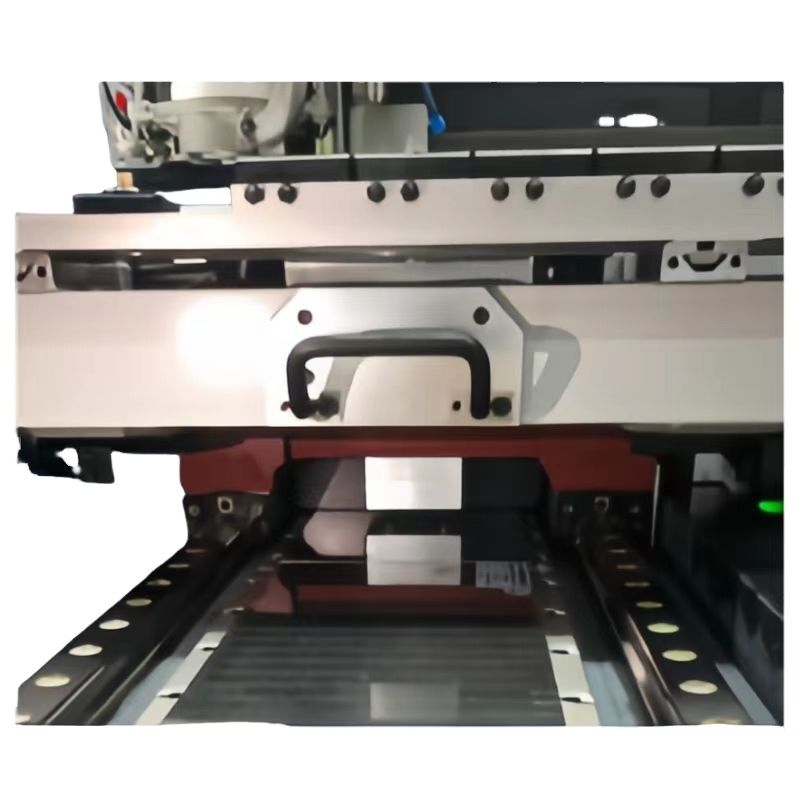

YS-F6MH Máquina de perfuração de PCB de alta qualidade, alta precisão e alta rigidez

Máquina de Furação de PCB YS-F6MH de Alta Qualidade, Alta Precisão e Alta Rigidez

Visão Geral do Produto

A Máquina de Furação de PCB YS-F6MH oferece precisão e rigidez excepcionais para aplicações exigentes de fabricação de PCBs. Projetada para desempenho superior com placas grossas e placas de cobre, esta máquina apresenta tecnologia avançada de mancais de ar com baixo consumo de ar e maior rigidez radial.

Sistema de mancais de ar com baixo consumo de ar
Maior rigidez radial para estabilidade aprimorada
Otimizado para placas grossas e placas de cobre grossas
Eixo de alto torque para aplicações exigentes

Configuração do Equipamento

Número de Série	Nome	Especificações e Modelos	Quantidade
1.	Máquina Principal	YS-F6MH	1 conjunto
2.	Sistema de Controle	Sistema de Controle Sieb & Meyer	1 conjunto
3.	Motor Linear (X, Y, Z)	Acionamento de Motor Linear de Alto Desempenho	9 conjuntos
4.	Eixo Principal	200KRPM	6 conjuntos
5.	Escala de Grade	Régua de Grade de Alta Precisão (resolução de 0,5µm)	9 conjuntos
6.	Elemento Guia	Trilho Guia Linear de Alta Precisão Importado	9 conjuntos
7.	Detecção de Ferramenta Quebrada	Detecção de Cortador Capacitivo	6 conjuntos
8.	Sistema de Medição de Ferramentas	Detector de Ferramentas Mingwei	6 conjuntos
9.	Troca de Pé de Pressão	Interruptor de Pé de Pressão Plano	6 conjuntos
10.	Secador	Secador de Entrada	1 conjunto
11.	Suporte de Ar	Tanque de Armazenamento de Gás de 70L	1 conjunto
12.	Display	Display de Cristal Líquido	1 conjunto

Especificações Técnicas

Velocidade Máxima de Movimento X,Y	80m/min
Velocidade Máxima do Eixo Z	35m/min
Capacidade do Carrossel de Ferramentas	6-300
Sistema de Medição dos Eixos X, Y, Z	Régua de Grade de Alta Precisão (resolução de 0,5µm)
Sistema de Fixação de Posicionamento	Grampo de Posicionamento Automático Pneumático SMC
Sistema de Detecção de Ferramenta Quebrada	Detecção de Cortador Capacitivo
Velocidade do Eixo	20.000-200.000 rpm
Precisão de Posicionamento	±0,004mm
Precisão de Reposição de Posicionamento	±0,0025mm
Precisão de Furação	±0,018mm
Precisão de Controle de Profundidade (Opcional)	±0,015mm
Diâmetro Mínimo do Furo	4mil (φ0,1mm)
Diâmetro Máximo do Furo	256mil (φ6,5mm)
Tamanho da Mesa	6-635mm × 772mm
Faixa de Trabalho Efetiva	6-622mm × 755mm (24,5" × 29,7")
Fonte de Alimentação	3PH-AC380V+N+PE, 50/60Hz
Consumo Máximo de Energia	15KVA
Pressão do Ar	6,5-7,5 bar
Ruído	≤75dBA
Temperatura de Operação	20℃-24℃
Umidade de Operação	45-65%
Dimensões Gerais (C × L × A)	4700mm × 2000mm × 1610mm

Sobre a YUSH Electronic Technology Co., Ltd

Fundada em 2004 e localizada em Jiangsu, China, a YUSH Electronic Technology Co., Ltd especializa-se em máquinas profissionais de separação de PCB e equipamentos eletrônicos de descolagem de PCB. A empresa opera equipamentos avançados de produção e processamento com uma equipe de desenvolvimento experiente, metade da qual possui mais de 10 anos de experiência na indústria de equipamentos eletrônicos.

Desde 2004, a YUSH tem se concentrado no desenvolvimento e fabricação de separadores de PCB e máquinas de descolagem, enfatizando a qualidade do produto, segurança e inovação. Nossa linha de produtos inclui soluções de alta qualidade, desempenho estável e custo-benefício que melhoram os rendimentos de produção e aumentam a competitividade do cliente. Oferecemos vários tipos de separação de PCB, incluindo máquinas manuais, acionadas por motor, acionadas pneumaticamente, perfuração por molde e fresadoras. Com nosso compromisso com a qualidade e preços competitivos, a YUSH atende clientes em todo o mundo e se tornou uma das maiores bases de produção de separadores de PCB da China.
