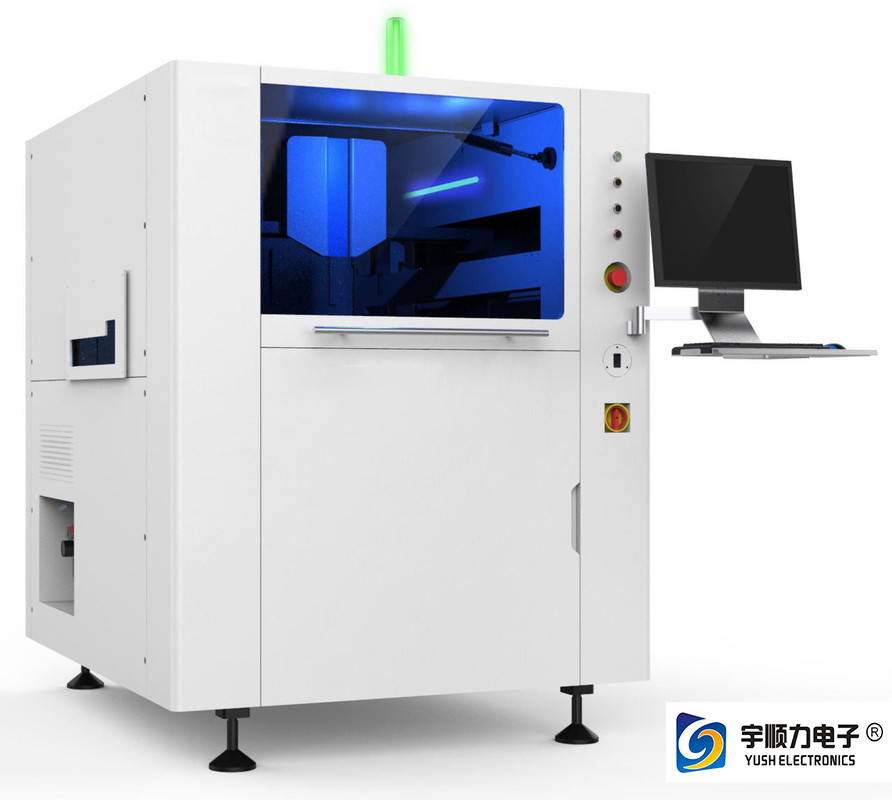

Name: Máquina de impressão da tela do PWB de AC220V 0.4mm 0.5mm 0.6mm
Brand: YUSH Electronic Technology Co.,Ltd
SKU: F450
Price: 9,500.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: CHINA DONGGUAN

Marca: YUSHUNLI

Certificação: CE ISO

Número do modelo: F450

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1SET

Preço: USD1000~18000

Detalhes da embalagem: Caso de Plywooden

Tempo de entrega: dias 10-15work

Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Habilidade da fonte: 80sets/month

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                máquina de impressão da tela do PWB de 0.6mm, máquina de impressão da tela do PWB de 0.5mm, impressora da tela do PWB de 0.4mm


Tamanho de Max Board:	450mm x 350mm	Tamanho mínimo da placa:	50mm x 50mm
Espessura do PWB:	0.4mm~6mm	Peso máximo da placa:	6kg
Uso:	Impressora de papel, impressora do cartão, PWB, impressora da etiqueta	Circunstância:	Novo
Categoria automática:	Automático	Tipo da placa:	Impressora de tela
Garantia:	1 ano	Nome do produto:	Impressora da tela da pasta da solda, máquina de impressão do PWB
Nome:	Máquina de impressão automática completa da tela do PWB da impressora do estêncil de SMT

Tamanho de Max Board:	450mm x 350mm
Tamanho mínimo da placa:	50mm x 50mm
Espessura do PWB:	0.4mm~6mm
Peso máximo da placa:	6kg
Uso:	Impressora de papel, impressora do cartão, PWB, impressora da etiqueta
Circunstância:	Novo
Categoria automática:	Automático
Tipo da placa:	Impressora de tela
Garantia:	1 ano
Nome do produto:	Impressora da tela da pasta da solda, máquina de impressão do PWB
Nome:	Máquina de impressão automática completa da tela do PWB da impressora do estêncil de SMT

Máquina de impressão da tela do PWB de AC220V 0.4mm 0.5mm 0.6mm

máquina de impressão automática completa da tela do PWB da impressora do estêncil de SMT da precisão alta de 0.4mm~6mm

Especs.:

Parâmetros do PWB
Tamanho máximo da placa	450mm x 350mm
Tamanho mínimo da placa	50mm x 50mm
Espessura do PWB	0.4mm~6mm
Warpage	Diagonal máxima 1% do PWB
Peso máximo da placa	6Kg
Afastamento da borda da placa	configuração a 3mm
Afastamento inferior máximo	20mm
Velocidade da transmissão	1500mm/s (máximo)
Altura da transmissão à terra	900±40mm
Sentido de transmissão	, Da direita para a esquerda, Esquerdo-esquerdo de direitas, Direito-direito
Método da transmissão	trilho da transmissão da Um-fase
Método do recolhimento do PWB	O software pode mudar a pressão lateral elástica (opcional: multiponto no vácuo inferior ou parcial ou no vácuo inteiro).
Método de apoio da placa	Dedal magnético, blocos do contorno, dispositivo elétrico especial do workpiece

Parâmetros de impressão
Cabeça de impressão	Duas movimentações retas independentes do motor da liga
Tamanho de quadro do molde	370mm x 470mm (470 sairam/direitos colocados) ~737 milímetros x 737 milímetros
Área imprimindo máxima	450mm x 350mm
Tipo do raspador	Raspador do estêncil/raspador de borracha (ângulo 45°/55°/60° para selecionar de acordo com a tecnologia imprimindo)
Modalidade de impressão	De dois raspadores impressão única ou
Comprimento de Demoulding	0,02 milímetros a 12 milímetros
Velocidade de impressão	6 mm/s a 200 mm/s
Imprimindo a pressão	0.5kg a 10Kg
Imprimindo o movimento	±250 milímetro (do centro)

Parâmetros da imagem
Campo de visão (FOV)	6.4mm x 4.8mm
Área ajustável da tabela	X, Y: θ de ±7.0mm: ±2.0°
Tipo do ponto de referência	Ponto de referência padrão (para ver o padrão de SMEMA), almofada de ligamento/furo
Sistema da câmera	Câmera individual, sistema visual da imagem latente individual Up/down, posicionamento de harmonização geométrico
Parâmetros de desempenho
Precisão repetida do alinhamento da imagem latente	σ @6, Cpk≥2.0 de ±12.5μ (±0.0005”)
Imprimindo a precisão repetida	σ @6, ≥ 2,0 de ±25μ (±0.001”) de Cpk
Tempo de ciclo	Menos do que 7.5s
Substitua a linha tempo	Menos do que 5mins

Equipamento
Poder	AC220V±10%, 50/60HZ, 15A
Ar comprimido	4~6Kg/cm2, tubo 10,0
Sistema da operação	Windows XP
Tamanho do equipamento	1140mm (L) x 1400mm (W) x 1480mm (H) (não inclua a altura da tela e da luz da tri cor)
Peso do equipamento	Sobre 1000kg

Sistema altamente estável da câmera do CCD

A fonte luminosa do quatro-canal é ajustável, a intensidade da fonte luminosa é ajustável, a iluminação é uniforme, e as imagens recolhidas são mais perfeitas, que podem bem ser identificadas (incluindo pontos desiguais de Mark), apropriado para o chapeamento da lata, o chapeamento de cobre, o chapeamento de ouro, a lata que pulverizam, o FPC, e os outros tipos de PCBs em cores diferentes.

Sistema de limpeza do estêncil da eficiência elevada

O novo tipo de limpar o sistema assegura o contato completo com a malha de aço, e a força ampliada da sução do vácuo assegura-se de que a pasta residual da solda na malha esteja eliminada vigorosamente, e a função de limpeza automática eficaz é realizada verdadeiramente.

Sistema de posicionamento simples e seguro do PWB

Espessura adaptável do PWB, pressão lateral elástica ajustável do software e dispositivo do apoio magnético.

Sistema esperto do raspador

Ajustes programáveis inteligentes, raspador movido a motor independente, direto-conectado, sistema de controlo preciso incorporado da pressão.
